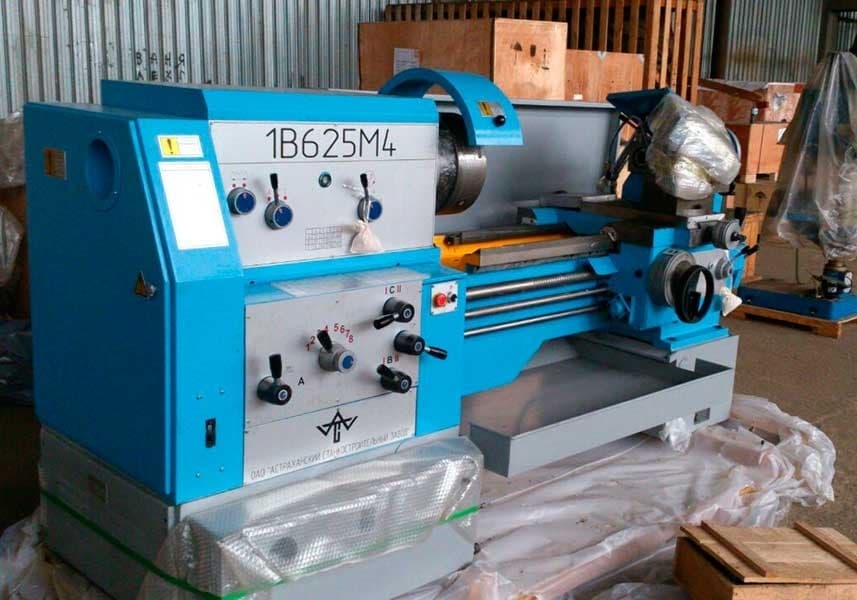

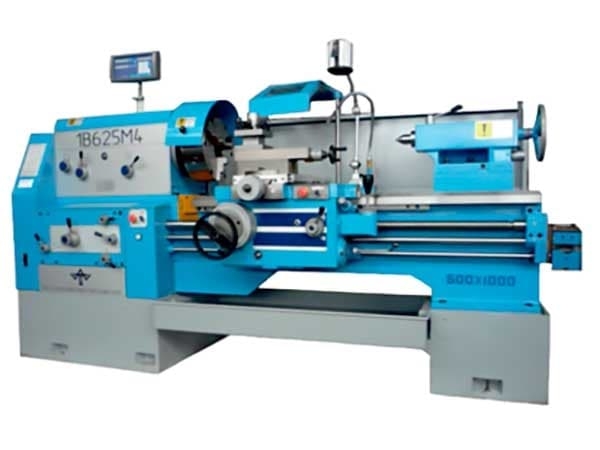

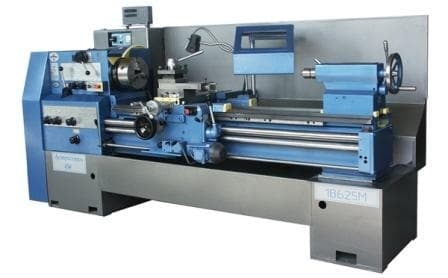

Токарно-винторезный станок 1В625М4/1000
Артикул: ros1В625М41000
Токарно-винторезный станок 1В625М4/1000
Описание товара
Токарно-винторезный станок 1В625М4/1000 - это надежное и высокоточное оборудование, которое подходит для широкого спектра работ по обработке металлических деталей. Станок отличается высокой производительностью, точностью и надежностью.
Преимущества товара
- Высокая производительность
- Высокая точность обработки
- Надежность и долговечность
- Удобство в эксплуатации
- Многофункциональность
Особенности товара
- Мощность: 5,5 кВт
- Диаметр обработки над станиной: 1000 мм
- Диаметр обработки над суппортом: 630 мм
- Длина обрабатываемой детали: 1000 мм
- Частота вращения шпинделя: 10-1250 об/мин
Назначение товара
Токарно-винторезный станок 1В625М4/1000 предназначен для точной и качественной обработки металлических деталей различной сложности. Он идеально подходит для производства запчастей, деталей машин и оборудования.
Сферы применения
- Машиностроение
- Производство запчастей
- Строительство
- Промышленность
Российский токарно-винторезный станок 1В625М4/1000 предназначен для выполнения разнообразных токарных работ, таких как, наружное и внутреннее точение цилиндрических поверхностей, сверление и растачивание отверстий, точение конусов и нарезание резьб: метрических, дюймовых, питчевых. Технические характеристики и жесткость станка, широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Шпиндель станка имеет отверстие 102 мм, что значительно расширяет технологические возможности оборудования и позволяет обрабатывать длинномерные прутковые заготовки большого диаметра, установленные в патроне и расположенные в отверстии шпинделя. Серьезным преимуществом станка мод. 1В625М4 перед аналогичными станками других производителей является использование в конструкции шпиндельного узла дополнительной третьей опоры, что позволяет повысить жесткость, виброустойчивость шпинделя и улучшить эксплуатационные характеристики станка в целом. Патрон ф325 мм крепится к шпинделю через переходной фланец. Для удобства переключения скоростей вращения шпинделя имеется толчковый режим. Все основные части станка изготовлены из высококачественных материалов, что обеспечивает надежную работу и сохранение точности обработки в течение долгих лет. Станок может быть оснащен устройством цифровой индикации (УЦИ) по 2-м или 3-м координатам.
Описание универсального токарного станка 1в625м4 рмц 1000:
Токарно-винторезные станки моделей, 16В20, 1В62Г, 1В625М, 1В625М4 относятся к универсальному технологическому металлорежущему оборудованию, используемому на различных металлообрабатывающих предприятиях, в том числе ремонтных. Применяются для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, а также для нарезания левых и правых резьб: метрических, дюймовых, модульных и питчевых. Станки оснащены фартуком 067.0000.000 с встроенным электродвигателем ускоренных перемещений и коробкой подач 077.0000.000, позволяющей без настройки гитары нарезать дюймовые резьбы с 11, 14 и 19 нитками на дюйм. Станки предназначены для нужд предприятий всех отраслей народного хозяйства. Климатическое исполнение - УХЛ4 по ГОСТ 15150-69. (Для эксплуатации во всех климатических районах стран ближнего зарубежья в закрытых отапливаемых (охлаждаемых) и вентилируемых производственных помещениях).
Гарантийные обязательства
Завод - изготовитель гарантирует соответствие токарно-винторезного станка установленным требованиям и обязуется в течение гарантийного срока безвозмездно заменять или ремонтировать вышедший из строя станок при соблюдении потребителем условий транспортирования, хранения и эксплуатации станка. Срок гарантии 12 месяцев. Начало гарантийного срока исчисляют со дня передачи станка покупателю.
Требования безопасности при хранении и установке станка на месте эксплуатации
При выполнении операций погрузки, выгрузки, перемещения станка и установки его на месте хранения или эксплуатации должен быть обеспечен правильный выбор грузоподъемных и транспортных средств, а также способов обращения с грузом в соответствии с транспортной маркировкой, нанесенной на упаковке станка, действующими правилами транспортирования грузов. При этом следует соблюдать требования безопасности в части обеспечения достаточных проходов и проездов, устойчивой установки изделия с исключением возможности его падения или случайного смещения с места хранения, а также требования правил противопожарной защиты и другие требования, изложенные в соответствующей нормативной документации (см. “Технические условия погрузки и креплений грузов”, “Правила перевозки грузов”, ГОСТ 23170-78*, ГОСТ 12.1.004-91*, ГОСТ 12.3.009-76*). При расконсервации станка следует руководствоваться требованиями безопасности по ГОСТ 9.014-78. 7.2
Технические характеристики токарного станка 1в625м4 / 1000
| Диаметр обработки над суппортом | 300 мм |
| Диаметр обработки в выемке станины | 760 мм |
| Диаметр обработки на прутковом материале | 100 мм |
| Высота центров | 250 мм |
| Расстояние между центрами | 1000 мм |
| Ширина направляющих | 358 мм |
| Передний конец по din55026 | No. 11 |
| Диаметр отверстия шпинделя | 102 мм |
| Конусное отверстие шпинделя | 110 мм, 1:20 |
| Количество скоростей шпинделя | 12 |
| Диапазон оборотов | 39...1700 об./мин |
| Мощность главного привода | 7,5 кВт |
| Количество подач | 35 |
| Диапазон продольных подач | 0,082...1,586 мм/об. |
| Диапазон поперечных подач | 0,027...0,529 мм/об. |
| Количество резьб | 91 |
| Метрическая резьба, мм | 1,0...12,0 мм (25 шт.) |
| Дюймовая резьба, число ниток на дюйм | 2,0...24,0 (30 шт.) |
| Модульая резьба, модулей Питчевая резьба, питчей | 0,25...3,0 мм (12 шт.) 7…96 (24 шт.) |
| Диаметр пиноли | 75 мм |
| Конус пиноли | No. 5 |
| Ход пиноли | 150 мм |
| Габаритные размеры: | 2567х1063х1217 мм |
| Вес при рмц 1000 мм | 2245 кг |
Стандартная комплектация токарного станка 1В625М4 РМЦ 1000:
- Главный двигатель 7,5 кВт
- Система охлаждения с помпой
- светильник местного освещения
- ГАП
- резьбоуказатель
- 3-х кулачковый токарный с/ц патрон ф 325 мм
- заднее ограждение по длине станка
- ограждение патрона
- защитный экран резцедержателя
- комплект для нивелирования станка
- упорный центр шпинделя
- вращающийся центр для задней бабки
- переходная втулка шпинделя
- 4-х позиционный резцедержатель
- быстрозажимная задняя бабка
- ключи для обслуживания станка
- ящик для принадлежностей.
Дополнительная комплектация токарного станка 1В625М4:
- Патрон четырехкулачковый.
- Планшайба.
- люнет подвижный.
- люнет неподвижный.
- Конусная линейка.
- Поводковый патрон.
