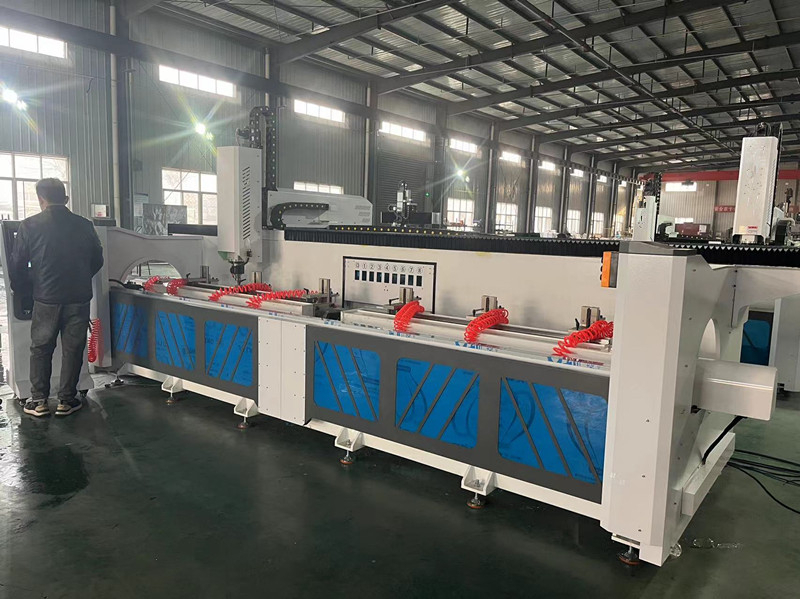

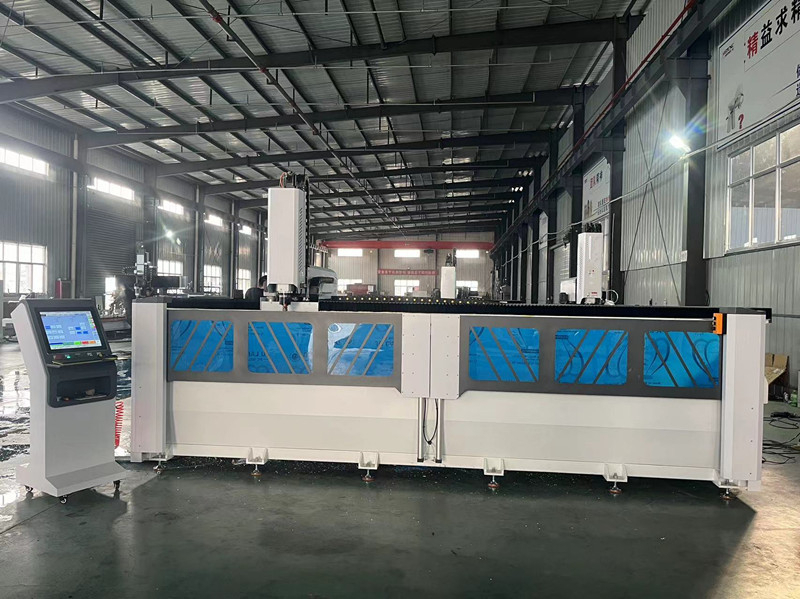

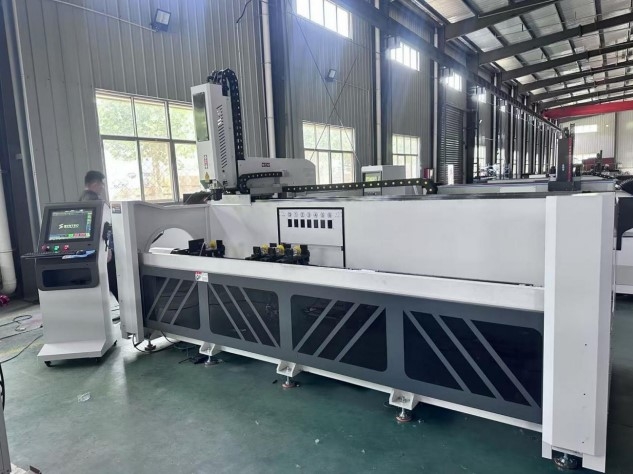

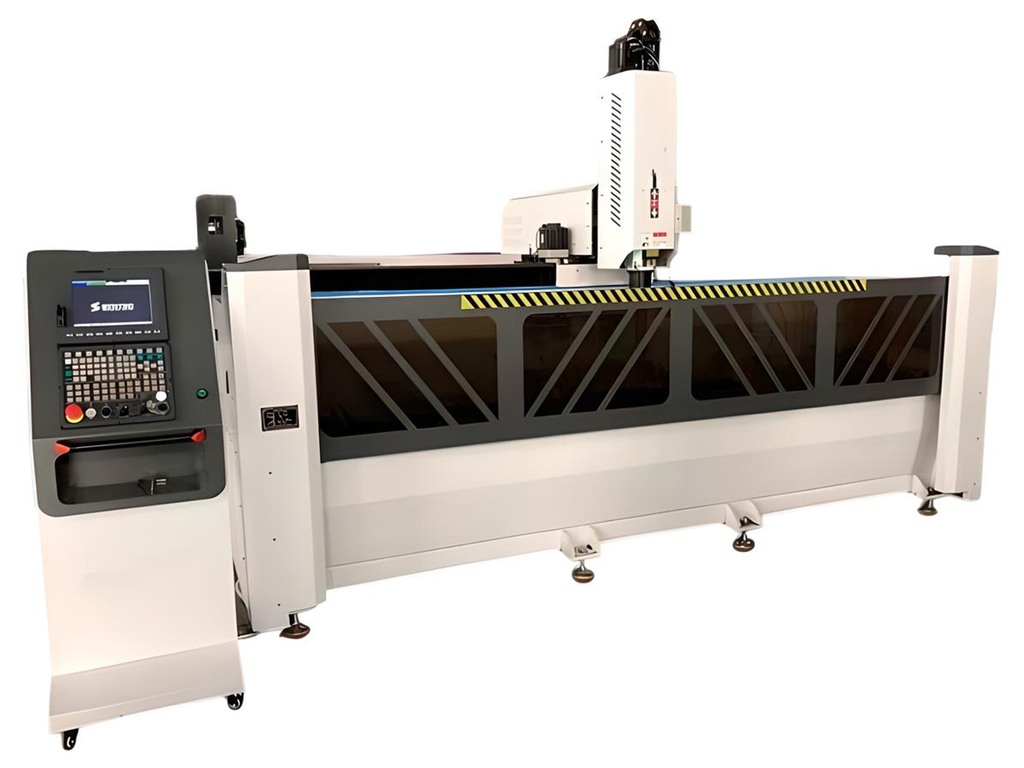

4-х осевой центр с ЧПУ C-4000A для обработки алюминиевого профиля c поворотным столом и автоматической сменой инструмента
Артикул: mosc4000a
Особенности
• 4-осевой центр с ЧПУ C-4000A – это высокоточное оборудование, предназначенное для комплексной обработки алюминиевых профилей. Оснащенный передовой системой ЧПУ, поворотным столом и автоматической сменой инструмента, станок обеспечивает высокую производительность, точность и удобство эксплуатации. Конструкция позволяет выполнять фрезерование, сверление, снятие фасок и другие технологические операции за один установочный цикл;
• Благодаря применению высокопрочной сварной станины, прошедшей термическое старение и отжиг, обеспечивается максимальная жесткость и устойчивость конструкции;
• Использование импортных линейных направляющих, шариковых винтов, зубчатых реек и серводвигателей гарантирует плавность движения и высокую точность позиционирования при обработке;
• Станок оснащен 8-скоростным магазином инструментов. Высокоскоростной электрический шпиндель обеспечивает стабильную работу, минимальный уровень шума и высокую производительность резки;
• Конструкция рабочего стола позволяет его поворот на -90°, 0°, +90° и 180°, что дает возможность обработки профилей с трех сторон за один зажим. Это особенно эффективно при сверлении глубоких и сложных отверстий, так как переворот рабочего стола обеспечивает высокую точность и качество обработки.
Стандартная комплектация:
- Система:Taiwan Syntec
- Сверводвигатель и привод:Taiwan syntec
- Главный шпиндель:Italy Olispeed 9KW
- Направляющая:Taiwan brand
- Электрические части:France schneider
- Двигатель шпинделя:высокоскоростной электрический шпиндель
- Направляющая:высокоточные линейные направляющие используются для осей X, Y и Z
- Трансмиссия оси X:все используют импортную высокоточную передачу с зубчатой рейкой
- Трансмиссия оси Z и оси Y:используют импортную высокоточную передачу с шариковым винтом

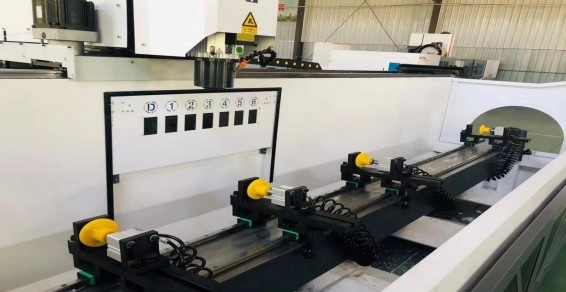

- Рабочие приспособления:5 комплектов пневматических зажимных и позиционирующих приспособлений
- Система привода:использует импортную полностью цифровую бесщеточную систему сервопривода переменного тока
- Система распылительного охлаждения:может использоваться в сочетании с процедурами обработки
- Ручной генератор импульсов, удобный для выравнивания и измерения начала обработки
- Блок управления:все основные электрические компоненты, промышленные компьютеры и системы управления импортные
- Программа:возможность онлайн- или офлайн-программирования
- Диаметр хвостовой части фрезы, зажимаемой оборудованием, составляет 2-16 мм, тип ISO30 (опциональный зажимающий диаметр хвостовика фрезы составляет 2-20 мм)
Технические характеристики C-4000A
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | КА-00073685 |
| Страна-производитель | КНР |
| Ход по оси х, мм | 4000 |
| Ход по оси y, мм | 400 |
| Ход по оси z, мм | 350 |
| Скорость перемещения оси x/y/z, м/мин | 50 / 40 / 30 |
| Частота вращения шпинделя, об/мин | 24000 |
| Мощность двигателя шпинделя, квт | 9 |
| Точность позиционирования, мм | ± 0.05 |
| Точность повторного позиционирования, мм | ± 0.02 |
| Шероховатость, ra | 6.3 |
| Электропитание, в/гц | 380/50 |
| Мощность двигателя, квт | 13.5 |
| Длина, мм | 5000 |
| Ширина, мм | 1700 |
| Высота, мм | 2500 |
| Размер упаковки, мм | 5700x2200x2400 |
