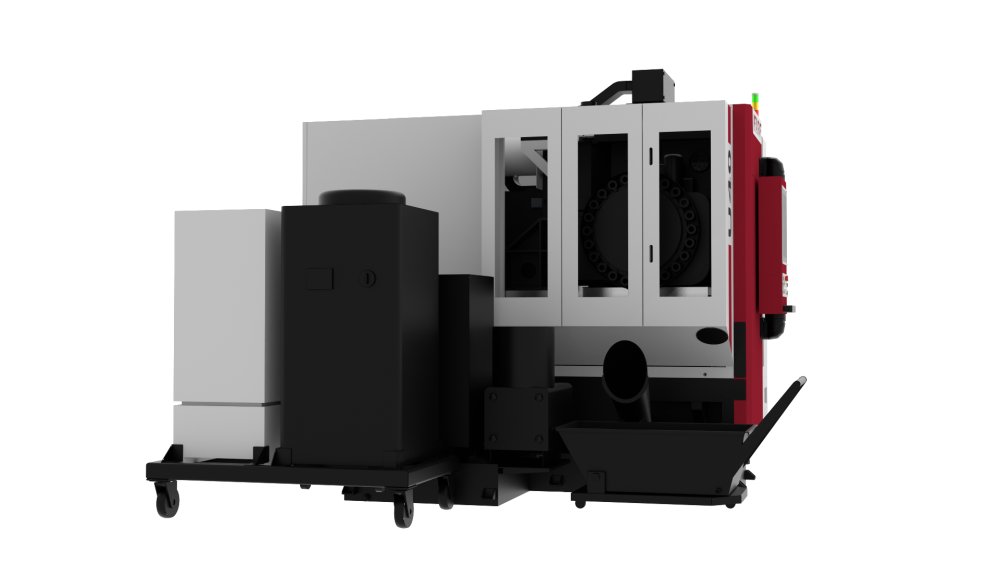

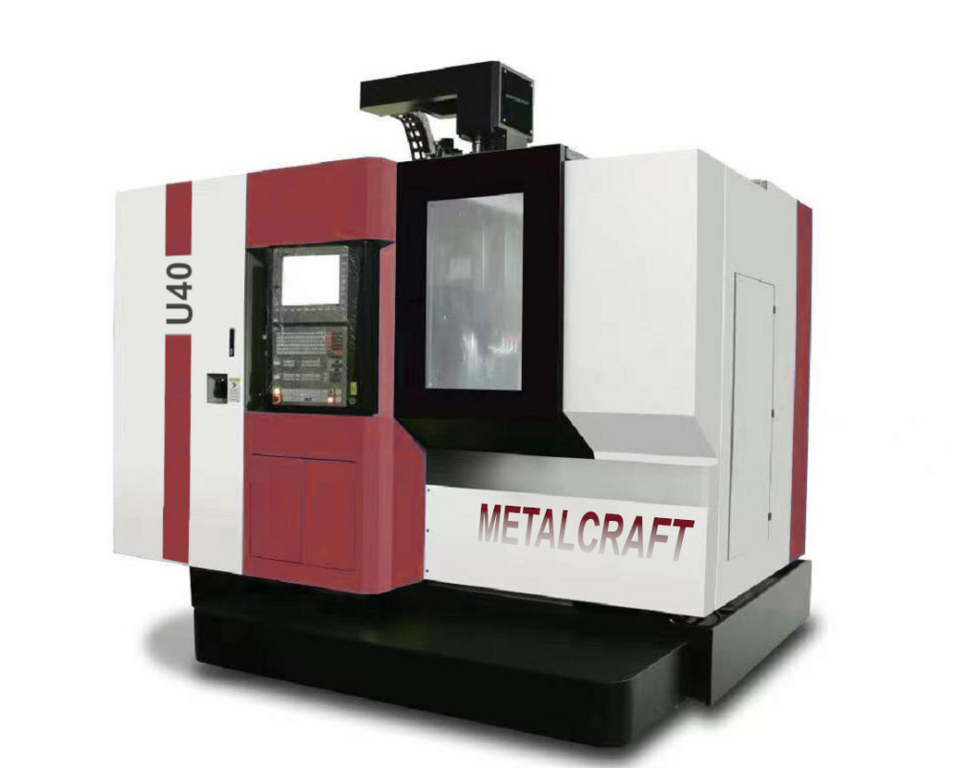

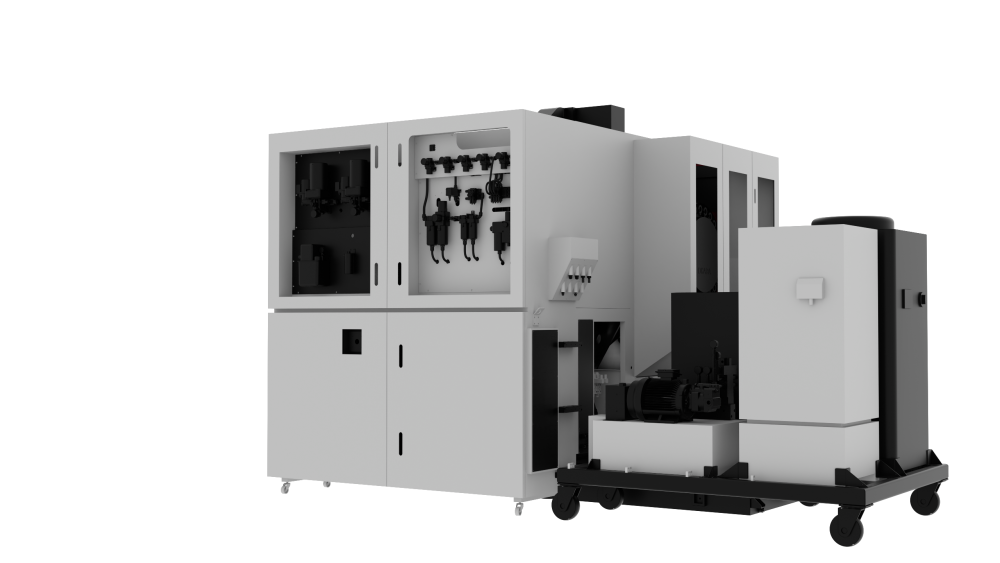

5-ти координатный фрезерный обрабатывающий центр MetalCraft U40 с ЧПУ SINUMERIK ONE
Артикул: U40.S.20/25.20.30
Пяти-координатный фрезерный обрабатывающий центр с ЧПУ модели U40, имеющий портальную компоновку, адаптирован к высокопроизводительным и гибким требованиям обработки и реализует точную и эффективную обработку прецизионных деталей. Станок широко используется в автомобильной и авиационной промышленности, производстве пресс-форм, производстве промышленного оборудовании и других областях обработки прецизионных деталей. Модель U40 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях. Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения. Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
Особенности metalcraft u40 с чпу sinumerik one
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Технические характеристики metalcraft u40 с чпу sinumerik one
| Характеристика | Значение |
|---|---|
| Модель станка | U40 |
| Бренд | MetalCraft |
| Система чпу | SINUMERIK ONE |
| Количество осей | 5 |
| Потребляемая мощность, квт | 40 |
| Ход по оси x / y / z, мм | 450 / 500 / 350 |
| Ход по оси a / c, ° | ±120° / 360° |
| Ускоренная подача по оси x / y / z, м/мин | 36 / 36 / 20 |
| Крутящий момент, нм | 48/60 |
| Расстояние от шпинделя до поверхности стола, мм | 128 - 478 |
| Точность позиционирования по осям x / y / z, мм | ±0.008 / ±0.008 / ±0.008 |
| Точность позиционирования по осям a / c, сек | 8" / 8" |
| Повторяемость по осям x / y / z, мм | ±0.005 / ±0.005 / ±0.005 |
| Повторяемость по осям a / c, сек | 5" / 5" |
| Размеры рабочего стола, мм | Ø400 |
| Макс. вес заготовки, кг | 120 |
| Мощность двигателя шпинделя, квт | 20 / 25 |
| Конус шпинделя | HSK-A63 |
| Макс. скорость вращения шпинделя, об/мин | 20000 |
| Количество инструментов | 30 |
| Макс. диаметр инструмента, мм | Ø80 / Ø120 |
| Макс. вес инструмента, кг | 8 |
| Время смены инструмента, сек | 2.5 |
| Габаритные размеры станка (д x ш x в), мм | 3650 x 2460 x 3250 |
| Масса станка, кг | 8000 |
Комплект поставки metalcraft u40 с чпу sinumerik one
| № п/п | Наименование | Примечание | Количество |
| Стандартная комплектация | |||
| 1 | Система ЧПУ | SINUMERIK ONE (Германия) | 1 комп. |
| 2 | Сервомоторы X / Y / Z | Siemens (Германия) | 1 комп. |
| 3 | Двигатель шпинделя | 20 / 25 кВт | 1 шт. |
| 4 | Электрошпиндель | 20000 об/мин | 1 шт. |
| 5 | Водяное охлаждение шпинделя | Включено в стоимость | 1 шт. |
| 6 | Рабочий стол | Ø 400 мм | 1 шт. |
| 7 | Система автоматической смены инструмента | 30 позиции (Тайвань) | 1 комп. |
| 8 | Подшипники ШВП и шпинделя | NSK (Япония) | 1 комп. |
| 9 | Основные компоненты пневматической системы | SMC (Япония) | 1 комп. |
| 10 | Система измерения инструмента | MARPOSS | 1 комп. |
| 11 | Линейки по осям X / Y / Z | HEIDENHAIN | 1 шт. |
| 12 | Градуированные линейки по осям – A / C | HEIDENHAIN | 1 шт. |
| 13 | Электрические компоненты | Schneider Electric (Франция) или другие сопоставимые | 1 шт. |
| 14 | Стружечный конвейер | Включено в стоимость | 1 комп |
| 15 | Кондиционер электрошкафа | Включено в стоимость | 1 шт. |
| 16 | Система балансировки по оси Z | Система балансировки давления воздуха, пр-ва SMC (Япония) | 1 комп. |
| 17 | Светодиодное рабочее освещение | Включено в стоимость | 1 комп. |
| 18 | Гидравлическая станция | 7OCEAN (Тайвань) | 1 комп. |
| 19 | Система автоматической смазки | Включено в стоимость | 1 шт. |
| 20 | 3-хцветный индикатор | Включено в стоимость | 1 шт. |
| 21 | Инструментальный ящик и анкерные болты | Включено в стоимость | 1 шт. |
| 22 | Датчик измерения детали Renishaw OMP40 | включено в стоимость | 1 шт. |
| 23 | Пакет коррекции центра по пяти осям | Renishaw (включая 3D-датчики) | 1 шт. |
| Дополнительные опции | |||
| 24 | Система предотвращения столкновений по пяти осям | - | - |
| 25 | Лазерный датчик привязки инструмента | Hexagon или Blum | - |
| 26 | Система удаления масляного тумана (коллектор) | YODN-7R（Adson） | - |
| 27 | СОЖ высокого давления через электро-шпиндель на 30\50\70 бар | - | - |
| 28 | Защитная блокировка дверей | - | - |
| 29 | Автоматическая дверь | - | - |
| 30 | Система очистки СОЖ с ленточным бумажным фильтром | - | - |
