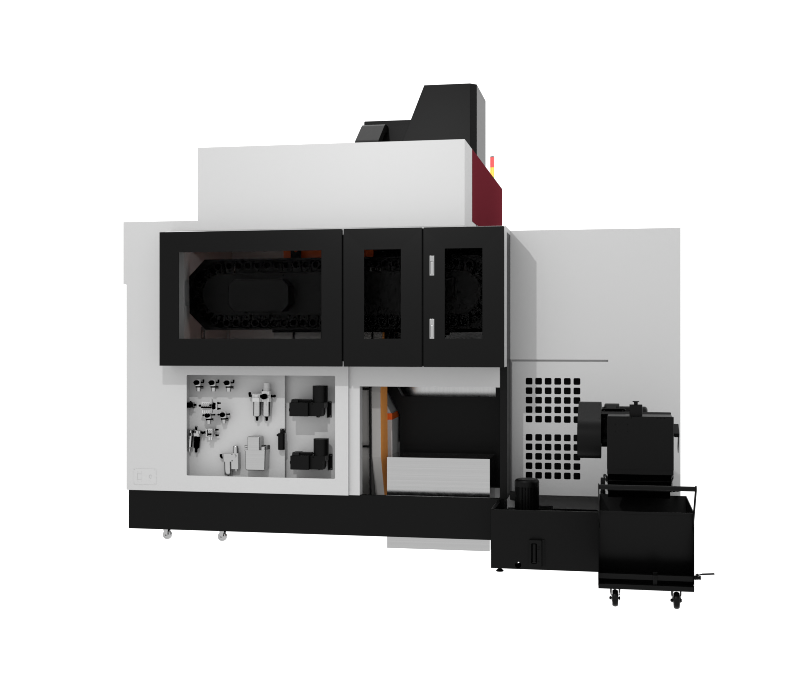

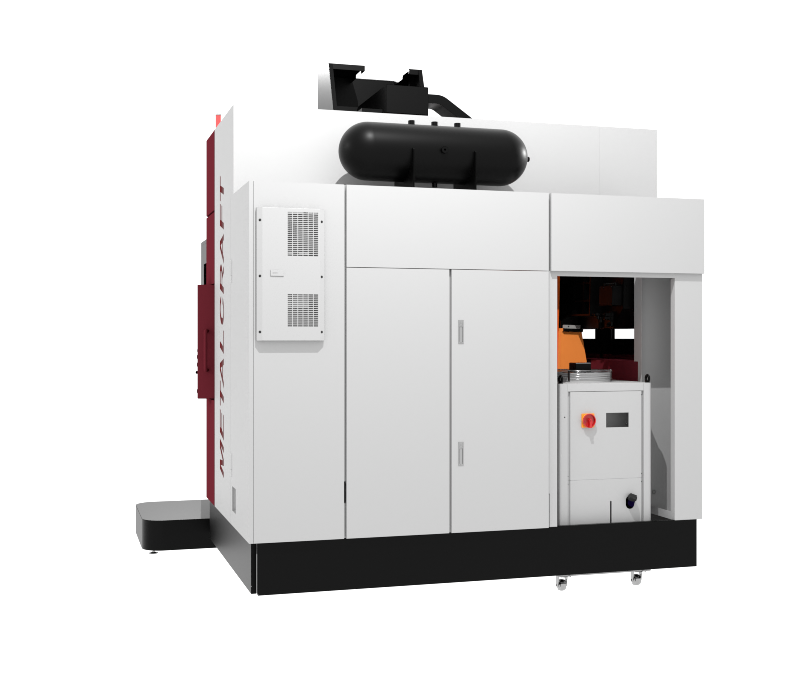

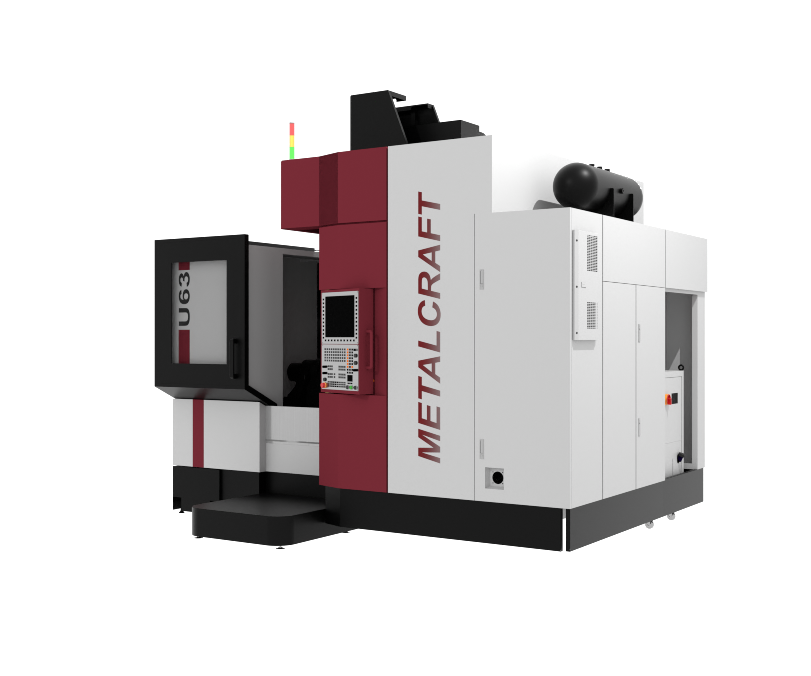

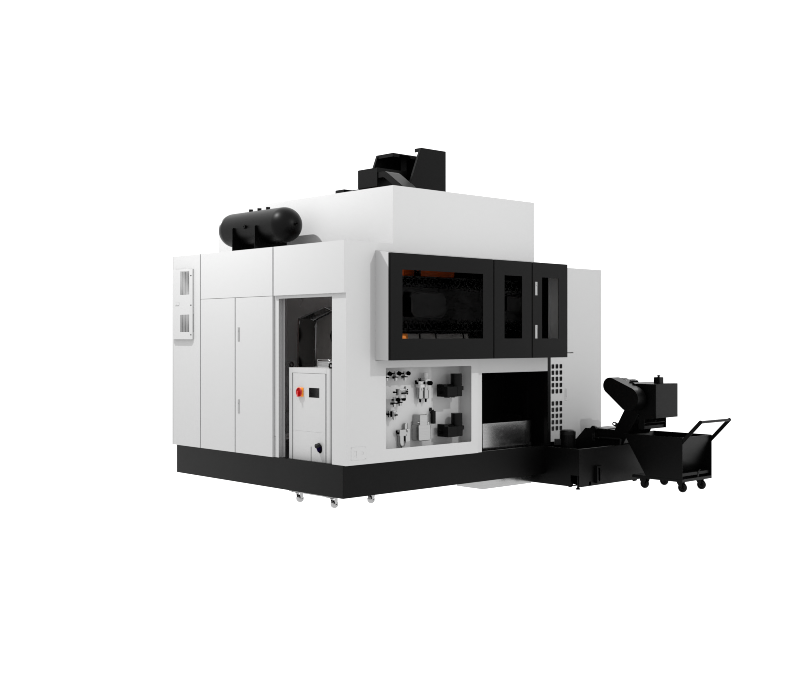

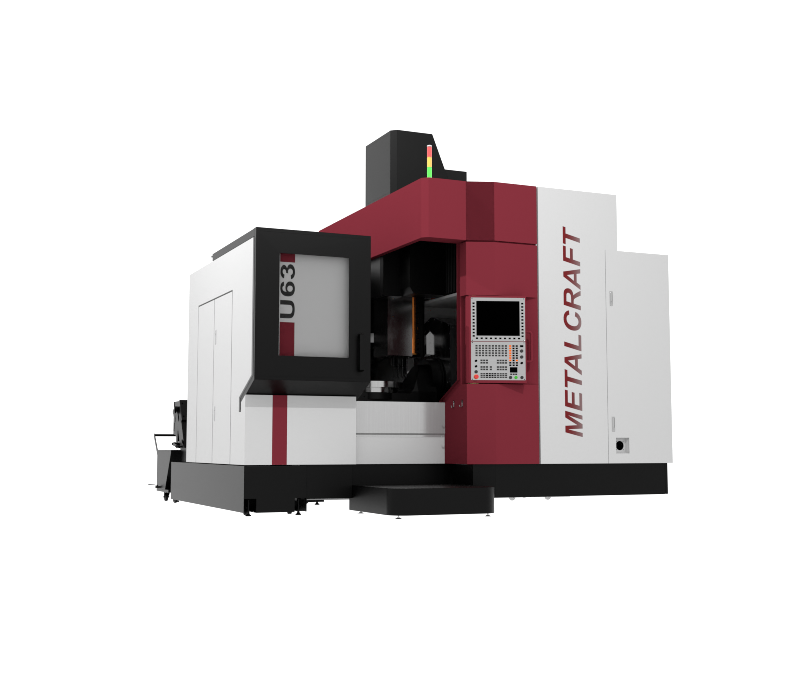

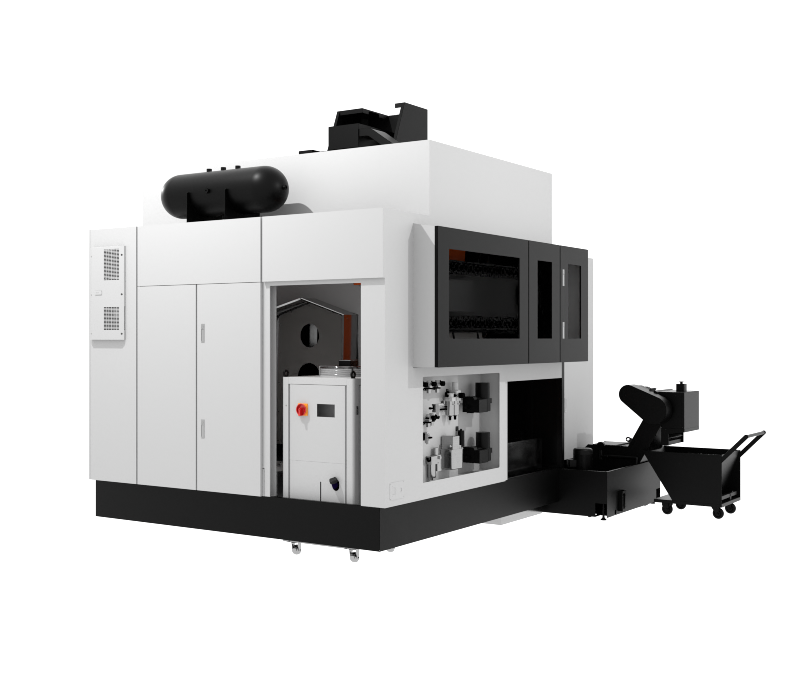

5-ти координатный фрезерный обрабатывающий центр MetalCraft U63 с ЧПУ SINUMERIK ONE
Артикул: U63.S.18/22.15.30
Пяти-координатный фрезерный обрабатывающий центр с ЧПУ модели U63, имеющий портальную компоновку, адаптирован к высокопроизводительным и гибким требованиям обработки и реализует точную и эффективную обработку прецизионных деталей. Станок широко используется в автомобильной и авиационной промышленности, производстве пресс-форм, производстве промышленного оборудовании и других областях обработки прецизионных деталей. Модель U63 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения. Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.
Особенности metalcraft u63 с чпу sinumerik one
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
Технические характеристики metalcraft u63 с чпу sinumerik one
| Характеристика | Значение |
|---|---|
| Модель станка | U63 |
| Бренд | MetalCraft |
| Система чпу | SINUMERIK ONE |
| Количество осей | 5 |
| Потребляемая мощность, квт | 35 |
| Ход по оси x / y / z, мм | 750 / 1150 / 550 |
| Ход по оси a / c, ° | ±120° / 360° |
| Ускоренная подача по оси x / y / z, м/мин | 36 / 36 / 30 |
| Крутящий момент, нм | 57.3 |
| Расстояние от шпинделя до поверхности стола, мм | 150 - 570 |
| Точность позиционирования по осям x / y / z, мм | 0.008 / 0.008 / 0.007 |
| Точность позиционирования по осям a / c, сек | 8" / 8" |
| Повторяемость по осям x / y / z, мм | 0.005 / 0.005 / 0.004 |
| Размеры рабочего стола, мм | Ø630 |
| Мощность двигателя шпинделя, квт | 18 / 22 |
| Конус шпинделя | HSK-A63 |
| Макс. скорость вращения шпинделя, об/мин | 15000 |
| Макс. диаметр инструмента, мм | Ø80 / Ø120 |
| Габаритные размеры станка (д x ш x в), мм | 4750 x 3320 x 3860 (с конвейром) |
Комплект поставки metalcraft u63 с чпу sinumerik one
| № п/п | Наименование | Примечание | Количество |
Стандартная комплектация |
|||
| 1 | Система ЧПУ | SINUMERIK ONE | 1 комп. |
| 2 | Сервомоторы по осям X / Y / Z | Siemens | 1 комп. |
| 3 | Сервомоторы по осям A / C | Siemens | 1 комп. |
| 4 | Двигатель шпинделя | 18 / 22 кВт | 1 шт. |
| 5 | Шпиндель | HSK-A63 | 1 шт. |
| 6 | Шпиндель с прямым приводом | 15000 об/мин | 1 шт. |
| 7 | Масляное охлаждение шпинделя | Включено в стоимость | 1 шт. |
| 8 | Рабочий стол | Ø630 мм | 1 шт. |
| 9 | Система автоматической смены инструмента | 30 позиций | 1 комп. |
| 10 | Подшипники ШВП | NSK | 1 шт. |
| 11 | Подшипники шпинделя | NSK | 1 шт. |
| 12 | Линейные направляющие по осям X / Y / Z роликового типа | HEIDENHAIN | 1 комп. |
| 13 | Компоненты пневматической системы | SMC (Япония) | 1 комп. |
| 14 | Пистолет для подачи СОЖ | Включено в стоимость | 1 шт. |
| 15 | Пневматический пистолет | Включено в стоимость | 1 шт. |
| 16 | Стружечный конвейер | Включено в стоимость | 1 комп. |
| 17 | Кондиционер электрошкафа | Tongfei | 1 шт. |
| 18 | Трансформатор | 380В / 50 Гц / 3 фазы | 1 шт. |
| 19 | Светодиодное рабочее освещение | Включено в стоимость | 1 шт. |
| 20 | Система автоматической смазки | Liubian | 1 комп. |
| 21 | Индикатор состояния станка, 3-хцветный | Включено в стоимость | 1 комп. |
| 22 | Монтажный комплект | Включено в стоимость | 1 комп. |
| 23 | Датчик измерения инструмента Renishaw TS27R | MARPOSS | 1 шт. |
| 24 | Датчик измерения заготовки Renishaw OMP40 | Renishaw (Великобритания) | 1 шт. |
| 25 | Пакет коррекции центра по пяти осям | Renishaw (включая 3D-датчики) | 1 шт. |
Дополнительные опции |
|||
| 26 | Система предотвращения столкновений по пяти осям | - | 1 шт |
| 27 | СОЖ высокого давления через шпиндель 30 бар | - | 1 шт |
| 28 | Лазерный датчик привязки инструмента | Renishaw | 1 шт |
| 29 | Защитная блокировка дверей | - | 1 шт |
| 30 | Автоматическая дверь | - | 1 шт |
