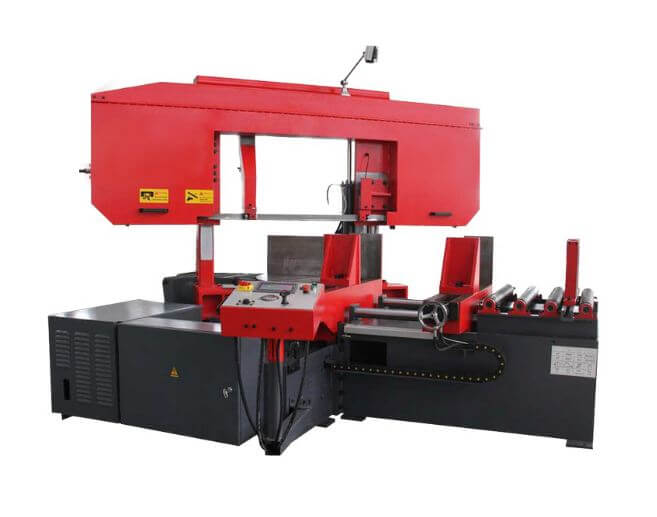

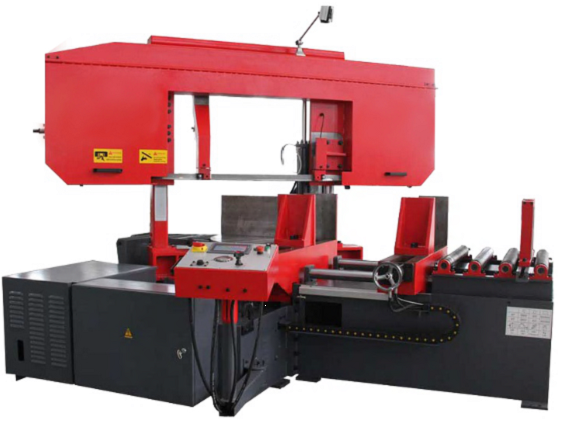

Автоматический ленточнопильный колонный станок Stalex BS-600GА (388128A) с ЧПУ
Артикул: sta388128A
Модель Stalex BS-600GA является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности станка Stalex BS-600GА (388128A)
 |
Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
 |
Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации). |
 |
Механическое натяжение полотна. Датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет. |
 |
Предохранительные концевики на кожухе маховика. |
 |

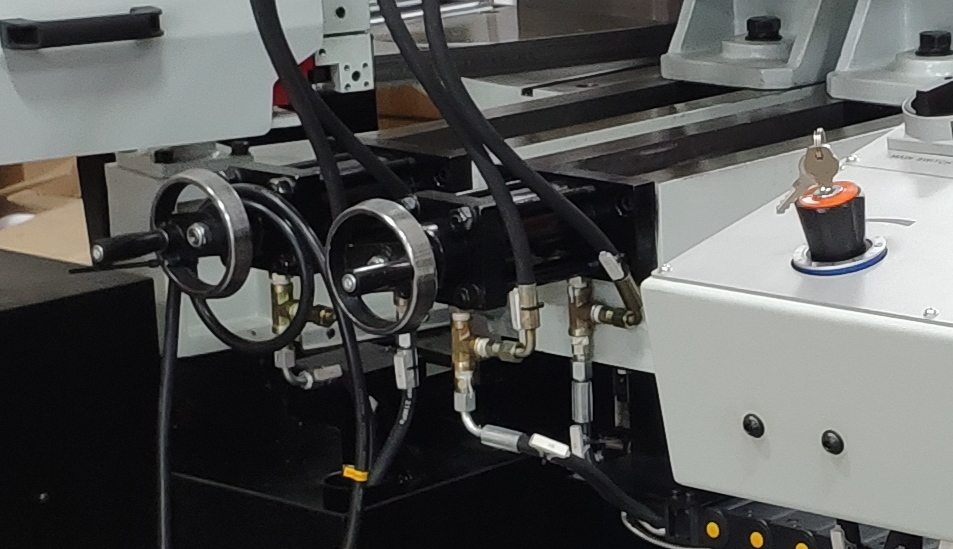

Тиски гидравлические с возможностью быстрого зажима заготовок |
 |
Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива). |
 |
Шнековый приводной конвейер для сбора стружки |
 |

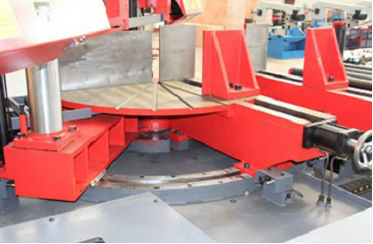

Поворотный механизм |
Преимущества станка Stalex BS-600GА (388128A)
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок

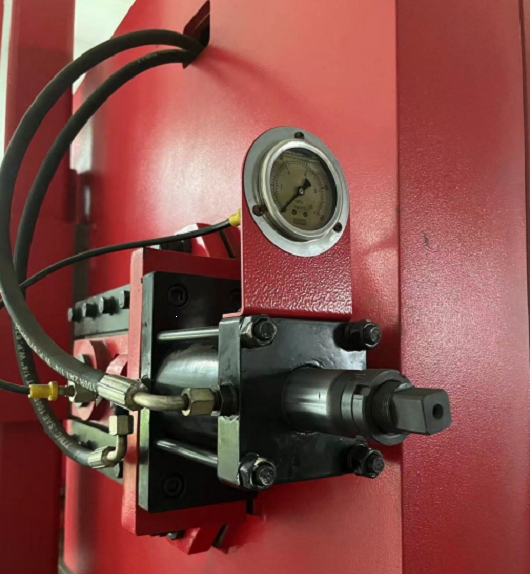

- Механическое натяжение полотна + индикатор натяжения полотна
- Дисковая щётка для очистки полотна от стружки, приводимая в движение от вращения шкива
- Конвейер для сбора стружки, приводимая в движение автоматически
- Сенсорный дисплей управления
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки
Технические характеристики станка Stalex BS-600GА (388128A)
| Артикул | 388128A | |
| Мощность главного двигателя | 5.5 кВт (3-х фазный), servo-двигатель | |
| Мощность гидравлической станции | 1,5 кВт | |
| Мощность системы сож | 0,75 кВт | |
| Вращение пилы | 90°; 15°; 30°; 45° на угол кратный 1°поворот рамы происходит от ЧПУ станка | |
| Привод | зубчатый | |
| Скорость резания | 0-100 м/мин (без цифровой индикации) | |
| Рабочая зона | 90° | 45° |
| Круг | 600 | 400 |
| Квадрат | 850 х 600 | 600х400 |
| Макс. размер пиления заготовок методом пакетной резки | ||
| 850 х 0 | 400х400 | |
| Макс. единичный ход подающих гидравлических тисков | 480 мм | |
| Мин. размер подачи заготовки с помощью чпу | 5 мм | |
| Скорость подачи заготовки | 0-30 мм/c (скорость зависит от массы заготовки) | |
| Точность подачи заготовки | 0.1/100 мм | |
| Точность реза на отклонение по перпендикулярности | заявленная погрешность 0,2 мм. на глубину реза - 100 мм сплошного сечения | |
| Габариты ленточного полотна | 54х1,6х6685 мм | |
| Рабочая высота стола | 820 мм | |
| Объём гидравлического бака | 65 л | |
| Объём бака сож | 70 л | |
| Приводной конвейер для сбора стружки | + | |
| Лампа освещения | + | |
| Индикатор натяжения | + | |
| Гидравлические прижимы для пакетной резки | + | |
| Щетка дисковая для удаления стружки с полотна (механическая, приводная от вращения шкива) | + | |
| Система автоматической регулировки процесса резки (в зависимости от сопротивления материала или износа пилы) | по запросу | |
| Лазерная указатель линии реза | под заказ | |
| Размер упаковки станка | 3550х2120х2660 мм | |
| Размер упаковки стола подачи | 1790х1720х1490 мм | |
| Масса станка | 4900 кг | |
| Страна производитель | Китай | |
| Гарантия | 12 месяцев | |
