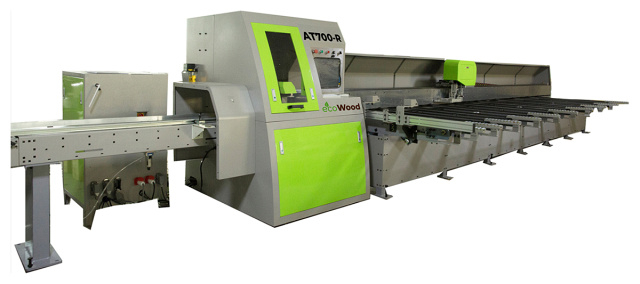

Автоматический торцовочный станок с поворотом пилы EcoWood AT700-R
(голосов 763)
Артикул: 9974837at700_r
EcoWood AT700-R предназначен для торцевания балок, досок на нужную длину и под заданный угол. Данное оборудование является высокопроизводительным и используется на предприятиях домостроения. Обеспечивает непрерывную и автоматическую резку с высокой точностью и высокой эффективностью. PLC-управление, позволяет предварительно настраивать, редактировать и сохранять размеры и режимы резки. Станок применяется на деревообрабатывающих предприятиях, на участках каркасного, брусового домостроения, так же для производства сложных конструкций крыш в промышленных объемах.
Область применения EcoWood AT700-R
Станок применяется на деревообрабатывающих предприятиях, на участках каркасного, брусового домостроения, так же для производства сложных конструкций крыш в промышленных объемах. Получаемые изделия
Схемы обработки EcoWood AT700-R
 |
Торцевание по длине |
 |
Торцевание по длине |
 |
Торцевание под углом |
Конструктивные особенности EcoWood AT700-R
 |
Автоматический поворот пилы Стол с дисковой пилой вращается в пределах -80° 0° +80°, что дает возможность торцевать заготовки под разными углами. При этом оператор станка полностью освобождается от таких долгих операций как: |
 |
Система управления и ввод данных Станок оснащен системой управления OptiCom Direct, 17" цветным сенсорным TFT-экраном. Данные заготовок: |
 |

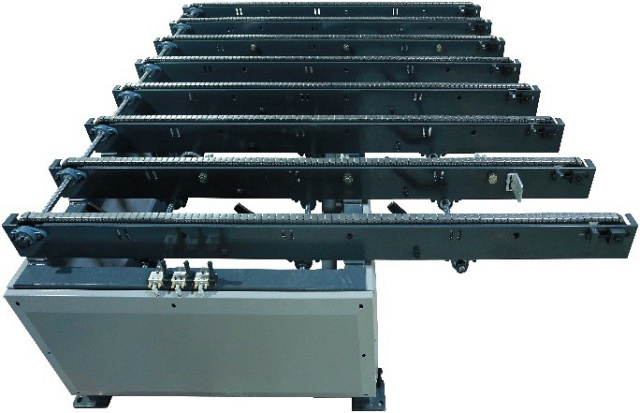

Поперечный загрузочный транспортер Горизонтальный загрузочный цепной транспортер сделан из цельносварных стальных балок, прошедших прецизионную обработку с ЧПУ. Механизм передачи оснащен цепным конвейером, который отличается ударопрочностью, обеспечивая качественную подачу заготовок. Привод транспортера осуществляется через мотор-редуктор мощностью 2,2 кВт. |
 |

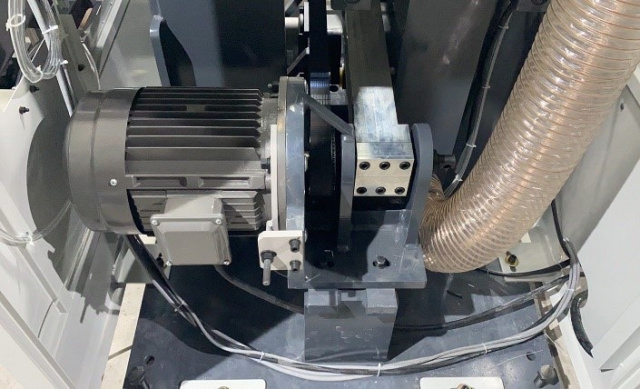

Привод пилы Мощный двигатель привода пилы 11 кВт легко справляется с распиловкой материалов большого сечения. |
 |

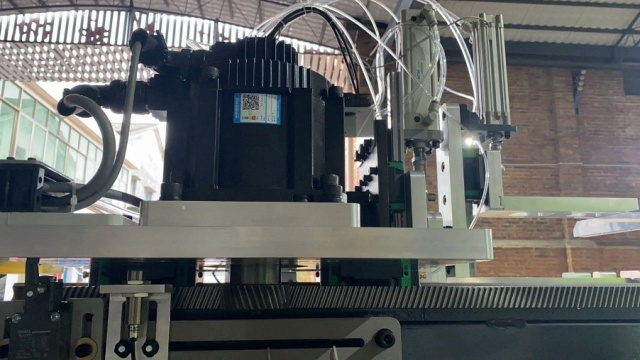

Подача заготовок толкателем Устройство подачи приводится в действие серводвигателем большой мощности 3 кВт. Перемещение осуществляется зубчатой рейкой и прочной линейной направляющей, которая отличается высокой точностью и стабильностью. Толкатель оснащен прижимным устройством на задней части, которое позволяет избежать проскальзывания даже при работе на высокой скорости и обеспечивает высокую точность раскроя. |
 |
Приемный ленточный транспортер Оснащен отдельным приводом. Обеспечивает непрерывный отвод продуктов резания и их дальнейшую сортировку. Опционально приемный транспортер можно оснастить пневматическими выталкивателями. Привод транспортера осуществляется через мотор-редуктор мощностью 2,2 кВт. |
 |
Боковой перемещаемый прижим В зоне торцовки заготовка фиксируется перемещаемым прижимом, чтобы обеспечить высокое качество полученной кромки. Роликовая конструкция прижима обеспечивает высокую точность даже на высокой скорости. |
 |

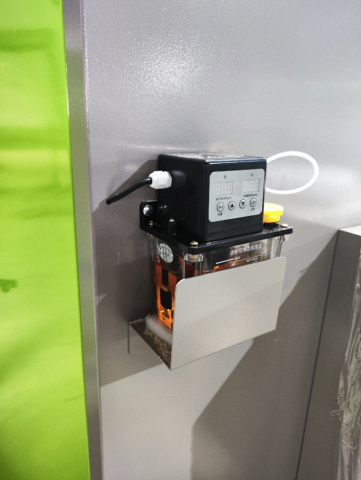

Автоматическая система смазки узлов Узлы станка автоматически смазываются масляными насосами, что исключает необходимость ручного обслуживания. |
 |

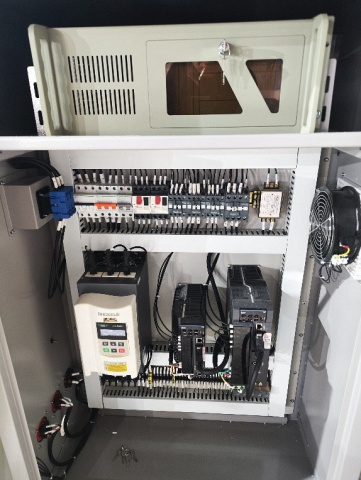

Шкаф управления В шкафу управления установлены электрические компоненты от мировых лидеров, что обеспечивает надежность и стабильность работы. Каждый двигатель оснащен защитой от перегрузки для лучшей защиты безопасности и стабильности двигателя. Система промышленного управления: Advantech (Тайвань). Преобразователь частоты: ABB (Швейцария), ABB для инверторов, Schneider для низковольтных компонентов, таких как кнопки, контакторы, выключатели двигателей (Франция). |
 |
Пильный диск в комплекте В комплекте со станком поставляется высококачественный пильный диск Leitz, Германия. Обеспечивает безупречное качество распила. |
Комплектация EcoWood AT700-R
Дополнительная
 |
Режущий инструмент и заточное оборудование Оснащение станка инструментом (пилы дисковые), а также заточным оборудованием. Подобрать станок для заточки дисковых пил |
 |
Система аспирации УВП-7000 Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов |
 |
Фильтры рукавные EcoWood FPC Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC |
 |
Винтовой компрессор TRIUMPH TH 7,5/8 R 500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Винтовой компрессор TRIUMPH TH 7,5/8 R 500L |
Технические характеристики EcoWood AT700-R
| Характеристика | Значение |
|---|---|
| Длина заготовки, мм | 1000 - 6300 |
| Ширина заготовки, мм | 10 - 410 |
| Толщина заготовки, мм | 10 - 160 |
| Точность обработки, мм | ±0,8 - 1 |
| Угол поворота пилы, ° | ±80 |
| Точность поворота пилы, ° | ±0,2 |
| Время реза, с | 0,4 - 0,7 |
| Высота стола, мм | 880 ± 20 |
| Скорость подачи, м/мин | 30 - 60 |
| Скорость возврата толкателя, м/мин | 80 - 120 |
| Диаметр пилы наружный/посадочный, мм | 700 / 30 |
| Частота вращения пилы, об/мин | 3850 - 4200 |
| Мощность привода поперечного транспортера, кВт | 2,2 |
| Мощность серводвигателя толкателя, кВт | 3 |
| Мощность привода пилы, кВт | 11 |
| Мощность серводвигателя подъема/опускания пилы, кВт | 3 |
| Мощность серводвигателя поворота пилы, кВт | 5,5 |
| Мощность привода отводящего транспортера, кВт | 2,2 |
| Установочная мощность, кВт | 26,9 |
| Диаметр патрубков стружкоприемников, шт x мм | 2 x 100 |
| Вес, кг | 3000 |
