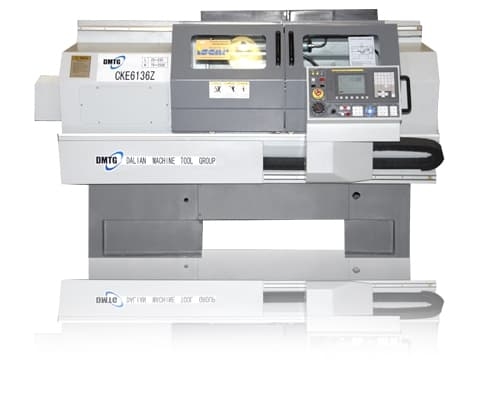

Токарный станок с ЧПУ Dmtg CKE 6136Z/750
Артикул: dmtCKE 6136Z750
Токарный станок с ЧПУ Dmtg CKE 6136Z/750
Приветствуем вас на странице товара - токарный станок с ЧПУ Dmtg CKE 6136Z/750 от Stanko-Market.ru! Этот станок представляет собой высокоточное оборудование, которое обеспечит эффективную работу вашего производства.
Преимущества:
- ЧПУ система обеспечивает точную и быструю настройку станка
- Высокая производительность и надежность работы
- Многофункциональное использование для различных операций
- Простота в обслуживании и регулировке
- Долгий срок службы
Особенности и назначение:
Токарный станок с ЧПУ Dmtg CKE 6136Z/750 предназначен для точной обработки деталей из металла. Он позволяет выполнять широкий спектр операций, таких как точение, сверление, нарезание резьбы и многие другие. Станок оснащен современной ЧПУ системой, которая позволяет программировать и контролировать процессы обработки с высокой точностью.
Сферы применения:
Токарный станок с ЧПУ Dmtg CKE 6136Z/750 идеально подходит для использования в различных отраслях промышленности, таких как машиностроение, авиационная промышленность, электроника и другие. Он поможет увеличить производительность и качество вашей продукции.
Не упустите возможность приобрести этот высокотехнологичный токарный станок с ЧПУ от Stanko-Market.ru и улучшить производственные процессы в вашей компании!
Токарный станок с ЧПУ Dmtg CKE 6136Z/750 предназначен для токарной обработки в один или несколько проходов в автоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы. Высокопроизводительный и точный токарный станок DMTG CKE6136 Z с ЧПУ для серийного и мелкосерийного производства.
Особенности dmtg cke 6136z/750
- Инновационная система ЧПУ Siemens 808D (опция: Fanuc 0i TF (1)/ Siemens 828D)
- Двухдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки.
- Асинхронный двигатель шпинделя, управляемый частотным преобразователем Delta electronics (Тайвань) (опция: сервопривод шпинделя).
- Сервоприводы Fanuc Beta i (8 Нм) по всем осям.
- 4-позиционный электромеханический сменщик инструмента (опция: 6-позиционный электромеханический сменщик инструмента).
- Механический 3-кулачковый токарный патрон 200 мм (опция: гидравлический 3-кулачковый патрон Auto Strong (Тайвань)).
- Массивная, большеразмерная задняя бабка легко перемещается и быстро фиксируется.
- Механическая задняя бабка (опция: гидравлическая задняя бабка).
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости.
- Закаленные призматические направляющие станины (не ниже HRC 50, толщина закаленного слоя не менее 2 мм).
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шлифованные шариковые винты перемещений по всем осям класса точности С3.
- Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
- Полностью закрытая рабочая зона с защитными устройствами.
- 2 передние раздвижные дверцы с большими прозрачными окнами.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Система подачи СОЖ с баком емкостью 20 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Циркуляционная система смазки шпиндельной бабки.
- Современный аналог советского станка 16А20Ф3.
Технические характеристики dmtg cke 6136z/750
| Электропитание | |
| Общая потребляемая мощность | 16 кВт 380 В ~50 Гц |
| Мощность двигателя шпинделя | 5,5 кВт |
| Система управления | |
| Система чпу | Siemens 808D |
| Опциональные системы чпу | Fanuc 0i-mate TD / Siemens 828D / Fanuc 0i TD |
| Станочные данные | |
| Диаметр обработки над станиной | 360 мм (4-поз. см.) / 300 мм (6-поз. см.) |
| Диаметр обработки над суппортом | 180 мм |
| Межцентровое расстояние | 750 / 1000 мм |
| Ширина станины | 300 мм |
| Максимальный вес обрабатываемой заготовки | 150 кг |
| Шпиндель | |
| Число оборотов шпинделя | 20 - 2500 об/мин |
| Количество ступеней (автом. переключение) | 2 |
| Проходное отверстие шпинделя | 52 мм |
| Фланец шпинделя | А2-6 (DIN 55026, ISO 702/I) |
| Внутренний конус шпинделя | Морзе 6 |
| Диаметр шпинделя в передней опоре | 90 мм |
| Крутящий момент шпинделя | 240 Нм |
| Перемещения и подачи | |
| Перемещение по оси х | 230 мм |
| Перемещение по оси z | 620 / 870 мм |
| Скорость рабочей подачи по оси х | 3000 мм/мин |
| Скорость рабочей подачи по оси z | 4000 мм/мин |
| Скорость быстрого хода по оси х | 5000 мм/мин |
| Скорость быстрого хода по оси z | 5000 мм/мин |
| Диаметр / шаг швп по оси х | 20 / 5 мм |
| Диаметр / шаг швп по оси z | 32 / 5 мм |
| Точность | |
| Повторяемость | ± 0,005 мм |
| Позиционирование | ± 0,003 мм |
| Сменщик инструмента | |
| Тип сменщика инструмента | электромеханический |
| Количество инструмента | 4 (опция: 6) |
| Максимальная высота державки резца | 20 мм |
| Время смены инструмента (4 / 6-поз см.) | 2,4 / 3 с |
| Точность позиционирования сменщика инструмента | 0,008 мм |
| Задняя бабка | |
| Конус пиноли задней бабки | МК4 |
| Диаметр пиноли задней бабки | 63 мм |
| Ход пиноли задней бабки | 130 мм |
| Габаритные размеры | |
| Емкость бака сож | 20 литров |
| Емкость гидростанции | 80 литров |
| Габаритные размеры (д х ш х в) | 2300 / 2550 x 1480 x 1520 мм |
| Масса станка | 1800 / 1950 кг |
Комплект поставки dmtg cke 6136z/750
- Механический 3-кулачковый токарный патрон Ø200 мм
- 4-позиционный электромеханический сменщик инструмента
- Механическая задняя бабка
Дополнительные опции
- Система ЧПУ Fanuc 0i TF (1)
- Система ЧПУ Siemens 828D
- Сервопривод шпинделя.
- 6-позиционный электромеханический сменщик инструмента
- Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø200 мм без отверстия
- Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø200 мм с отверстием
- Гидравлическая задняя бабка
- Гидравлическая станция
- Подшипники шпинделя NSK (Япония).
- Пневматический патрон.
- Пневматическая задняя бабка.
- Механический 4-кулачковый патрон Ø250 мм
- Механический неподвижный люнет Ø12-100 мм
- Механический подвижный люнет Ø20-90 мм
- Планшайба Ø220 мм
- Кондиционер электрошкафа
