Оптоволоконный лазер Ermaksan Fibermak LM 2000.6x2
Артикул: Fibermak LM 1000.6x2
Оптоволоконный лазер ERMAKSAN Fibermak LM 2000.6x2 обладает жесткой конструкцией, высокими скоростями, точностью, ультрасовременным дизайном и низким потреблением энергии. Технология получения и транспортировки лазерного излучения по оптоволокну, обеспечивает производство пучка высокого качества и дает возможность фокусировки меньшего по сравнению с СО2 лазерами, пятна и большую глубину резкости. Что в свою очередь в комплексе с высокоточной обработкой ответственных деталей и с применением самых лучших комплектующих на выходе даёт высочайшее качество реза листа на высоких скоростях и точность. Также коротковолновое излучение оптоволоконных источников позволяет обрабатывать материалы с высоким коэффициентом отражения – алюминий, латунь и т.д. Затраты на обслуживание такого лазеры минимальные.

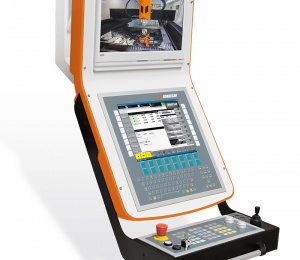

Контроллер
Внешний вид контроллера:
LantekExpertCut- CAD/CAM программа созданная специально для решения задач автоматизации операций раскроя листа. Эта система стала результатом сотрудничества с производителями и с пользователями установок для раскроя листа. LantekExpertCut исполнена так, что оператору необходимо просто выполнить шаг за шагом инструкции системы.

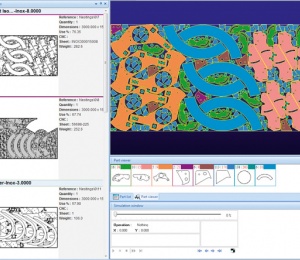

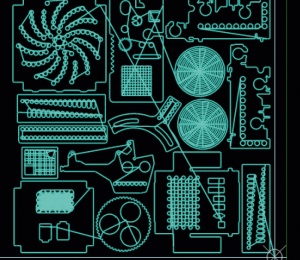

Нестинг- автоматическое расположение заготовок на листе
Раскладку заготовок на листе можно выполнить как в автоматическом, так и в ручном режимах. Реализованная в Lantek Expert раскладка заготовок на листе в автоматическом режиме отлично экономит пространство на листе и дает гарантию максимально возможного получения годных деталей.
Lantek Expert может произвести резку отходов. Оставшиеся обрезки от листа можно определить как заготовку, как в случае с целым листом.

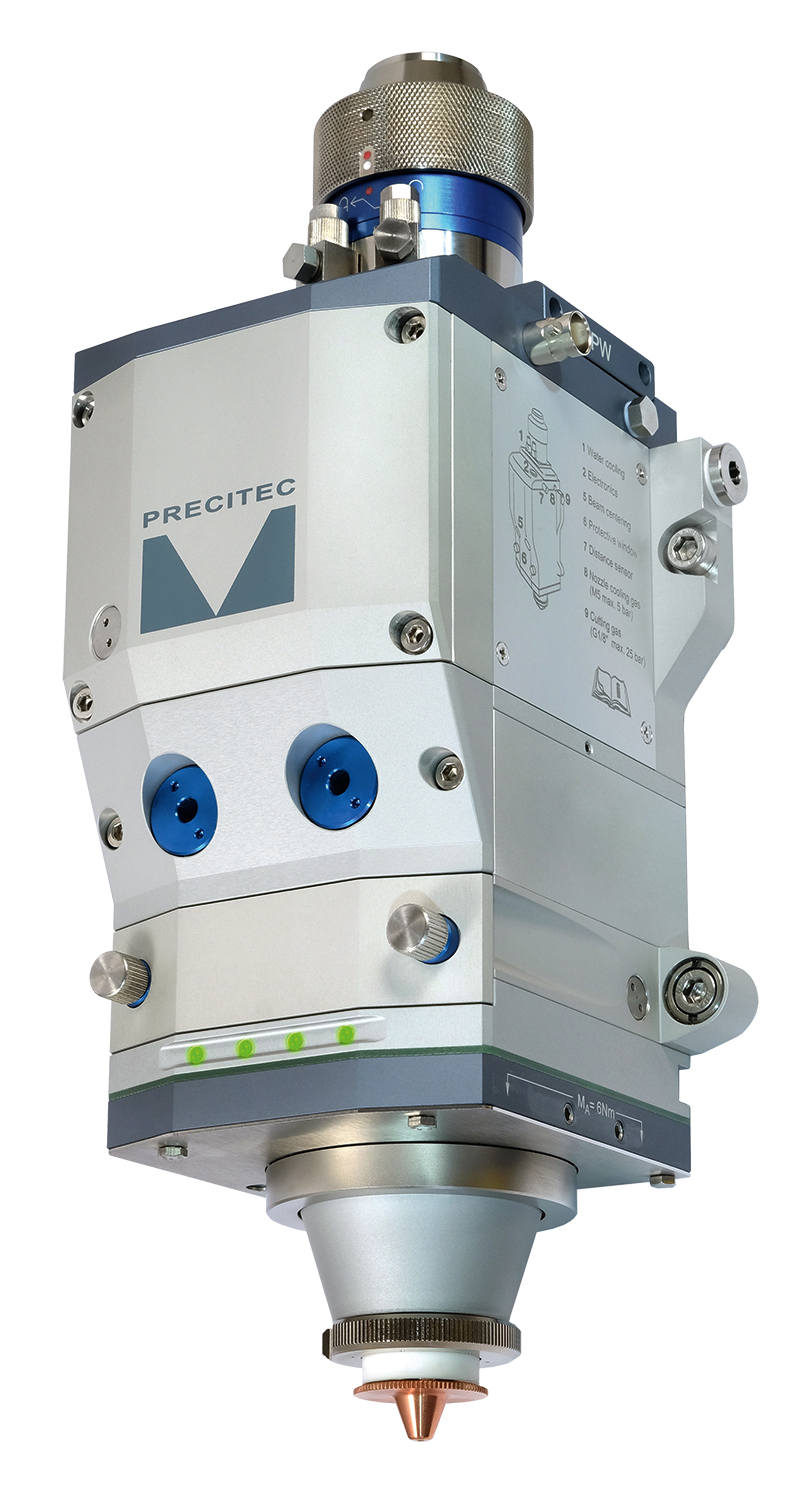

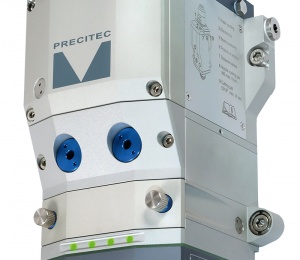

Режущая головаPRECITEC
- автоматическая настройка позиционирования фокуса резки и проколов
- легкий дизайн, предназначенный для быстрого ускорения и скорости резания
- не требующее смещения, быстродействующее измерение расстояния
- мониторинг постоянной защиты
- прямые и угловые варианты дизайна исходя из задач лазерной резки
- луч полностью защищен от пыли пылезащитными окнами
- светодиодный индикатор рабочего состояния
- отображение рабочих параметров через Bluetooth® и интерфейс для управления машиной
- контроль давления в области сопла и в головке
СЕРИЯ YLS
- Отличное качество пучка
- Эксплуатация без ТО
- Расходимость, близкая к физическому пределу
- Модульная конструкция
- КПД преобразования электрической энергии в оптическую >40 %
- Компактность и универсальность
- Опция переключения луча и встроенное устройство распределения энергии оптического излучения на несколько направлений
- Высокомощные непрерывные иттербиевые волоконные лазерные системы
Технические характеристики оптоволоконого лазера fibermak ermaksan lm 2000.6x2
| Технические параметры: | LM 2000.6x2 |
| Резонатор, ватт | YLR2000 |
| Диапазон мощностей, % | 10-105 |
| Качество лазерного луча, rad | 1-2 |
| Стабильность мощности, % | 1-3 |
| Диапазон частот пульса, кгц | 5 |
| Длина волны лазера, nm | 1070 ±5 |
| Диам. сердцевины волокна, µm | 50 |
| Возбуждение | Лазерные диоды |
| Скор. прохожд. охлажд. воды, л/мин | 8 |
| Толщина резки (высокое качество): | |
| Мягкая сталь, мм | 8 |
| Нержавеющая сталь, мм | 4 |
| Алюминий, мм | 3 |
| Бронза | 2 |
| Медь, мм | 2 |
| Макс. габариты листа, мм | 6150X2000 |
| Макс. вес листа, кг | 4000 |
| Кол-во осей | 4 оси (X, Y, Z, U) |
| Перемещение осей: | |
| Оси x,u (линейный стол с электроприводом), мм | 6200 |
| Y (линейный мост с электропр.), мм | 2050 |
| Z (режущая головка с сервопр.), мм | 150 |
| Ускорение: | |
| Оси x,u (линейный стол с электропр.), g | 2 |
| Y (линейный мост с электропр.), g | 2 |
| Z (режущая головка с сервопр.), g | 2 |
| Макс. скорость осей,м/мин | 170 (одновр.) X,Y скорость одной оси 120 m/min |
| Точность позиционирования, мм | ±0,03 |
| Точность повторения,мм | ±0,015 |
| Сменные паллетные столы (автом. загруж. – разгруж.) | 2 (65 сек.) |
| Вспомогательный газ: | |
| Мягкая сталь | Кислород (0,5-25 Bar) |
| Нержавеющая сталь | Азот (0,5-25 Bar) |
| Алюминий | Сухой воздух или Азот (0,5-25 Bar) |
| Режущая головка | Precitec Light |
| Система чпу | BECKHOFF CP6242 |
| По cad/cam | LANTEK EXPERT CUT |
| Сеть | Ethernet |
| Панель оператора | 15” сенсорное управление |
| Общее энергопотр., квт | 17 |
| Габариты станка (дхшхв), мм | 15430 X 4300 X 2200 |
| Вес станка, кг | 22100 |
Оптические характеристики оптоволоконого лазера fibermak ermaksan lm 2000.6x2
| Yls- | 1 000 | 2 000 | 3 000 | 4 000 | 5 000 | 6 000 | 7 000... 10 000 |
| Диапазон центральной длины волны, нм | 1 070±10 | ||||||
| Режим работы | Непрерывный/изменяемый | ||||||
| Частота модуляции, кгц | 0–5 | ||||||
| Максимальная средняя мощность, квт | 1 | 2 | 3 | 4 | 5 | 6 | 7...10 |
| Возможность настройки мощности, % | 10–100 | ||||||
| Стабильность мощности, % | ±2 | ||||||
| Выходной диаметр волоконного сердечника, нм | 50, 100, 200 | ||||||
| Параметры луча, мм х мрад | <2, <4, <8 | ||||||
Стандартная комплектация оптоволоконого лазера fibermak ermaksan lm 2000.6x2
- 4 независимые оси перемещения X, Y, U, Z
- Сервопривод
- Режущая голова с автофокусом PRECITEC (Германия)
- Оптоволоконный источник лазерного излучения IPG
- Мощность источника:0,5 кВт, 1 кВт, 2 кВт, 3 кВт, 4 кВт и 6 кВт
- Чиллер RIEDEL
- Сменные столы челночного типа
- CAD/CAM программное обеспечение
- Контроллер с сенсорным экраном и диагональю 15 дюймов
- Конвейер для сбора мелких деталей и отходов резки
- Индикаторы сигнальные
- Очистка сопла и калибровка стола по высоте
Дополнительная комплектация оптоволоконого лазера fibermak ermaksan lm 2000.6x2
- Линейные направляющие
- Световая защита периметра
- Пневматическая система поддержки листа
- Охлаждающая система для панели автоматизации
- Программное обеспечение CAD/CAM (Metalix, Almacamи т.д.)
- Автоматическая замена сопла
- LCM датчик для контроля врезания
- Полностью автоматическая система загрузки/выгрузки листов (TOWER)

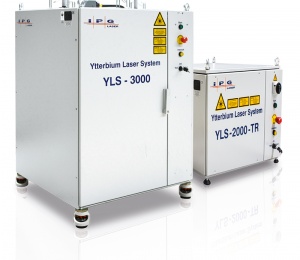

YLS - диапазон мощностей от 500 Вт до 500 кВт, работают резонаторы в непрерывном или модулированном режимах до 20 кГц. Степень преобразования электрического излучения от диодов в оптическое больше 30. Оптоволоконные лазеры получают и передают излучение по комплексному волокну. Они обладают слитной, полностью твердотельной конструкцией, в такой конструкции не требуется применение зеркал или оптики для настройки излучения. Волоконные лазеры занимают мало места и легче, что высвобождает производственные площади. СО2 лазеры зависят от системы зеркал, оптоволоконные лазеры эксплуатируются в разных условиях в том числе их легко транспортировать.

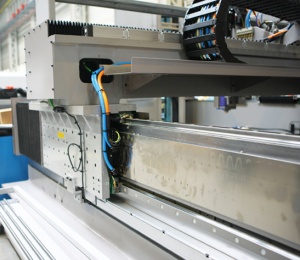

Линейные направляющие
Линейный двигатель состоит их трех элементов: электромагнитный статор, плоский ротор и оптическая или другая линейка с высокой точностью – 0,03мм. Между ротором и статором воздушный зазор (0,5мм) по которому и происходит движение. Статор и ротор, обычно плоские легко монтируемые блоки. Статор крепится к станине, ротор к рабочему органу. Ротор это магнит, при смене полюсов меняется направленность движения. Линейные двигатели просты в обслуживании и обладают такими достоинствами как:
- отсутствие трения
- высокая точность позиционирования
- мгновенное срабатывание
- мгновенная остановка и реверс

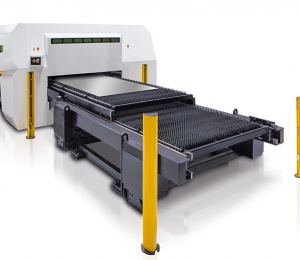

Сменные столы челночного типа
- Технология двойного подвода стола обеспечивает непрерывность производства
- Управляется как в ручном так и в автоматическом режиме
|
Линейные направляющие |
Сменный стол |
|
Нестинг |
Lantek |
|
Конвейр для мелких деталей |
Контроллер |
|

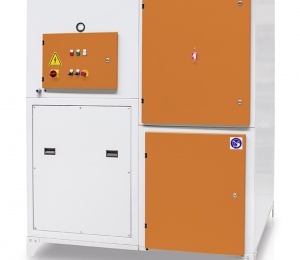

Источник и чиллер |
Режущая голова PRECITEC (Германия) |
|
Электрошкаф |
Автоматическая чистка сопла |
|
Источник IPG |
Производство |
