Форматно-раскроечный центр с ЧПУ HOLD HP290
(голосов 763)
Артикул: int4705
Пильный центр с ЧПУ HOLD HP290 предназначен для точного и быстрого пакетного раскроя плитных материалов (МДФ, ДВП, ДСП, ЛДСП и др.) с предварительным подрезом нижней кромки, для предупреждения сколов во время раскроя.
Станок используется в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Преимущества
- Интегрированный промышленный компьютер с сенсорным экраном, простой и удобный в эксплуатации. Система управления ПК проста в эксплуатации, безопасна и надежна, имеет полное руководство по эксплуатации и рекомендации по устранению неисправностей.
- Система управления ПК может редактировать и управлять картами раскроя, а также моделировать выполнение распиловки.
- Система управления ПК совместима и интегрирована с различными программами оптимизации распиловки, программами управления штрих-кодами и программами автоматизации производства.
- Основная пила имеет возможность автоматически регулировать высоту подъема в зависимости от толщины пильного материала для достижения наилучшего эффекта распиловки; максимальная высота пропила 100 мм.
- Пильная каретка приводится в движение и управляется серводвигателем мощностью 1,8 кВт и приводится в движение реечной шестерней. Максимальная скорость пиления может достигать 80 м/мин, а максимальная скорость возврата - 100 м/мин.
- Длина первого подающего стола с воздушным подувом составляет 2800 мм, что обеспечивает комфортную работу с заготовками большого размера.
Особенности конструкции
 |
Система управленияПромышленный компьютер с интегрированным сенсорным экраном, простой и удобный для оператора интерфейс. |
 |
Программное обеспечение + принтер этикетокКомпьютер автоматически определяет размер плиты, без необходимости ручного ввода. Оптимизатор раскроя плит позволяет создавать, редактировать собственные карты раскроя, повышая эффективность работы, облегчая управление производством. Принтер этикеток печатает штрих-код или QR-код, передает данные через компьютер и соединяется с производственным программным обеспечением. |
 |
Подающий, рабочий воздушный столДлина первого стола составляет 2800 мм. для лучшей поддержки длинных панелей. Воздушный стол со стальными шариками делает погрузку легкой и удобной. |
 |

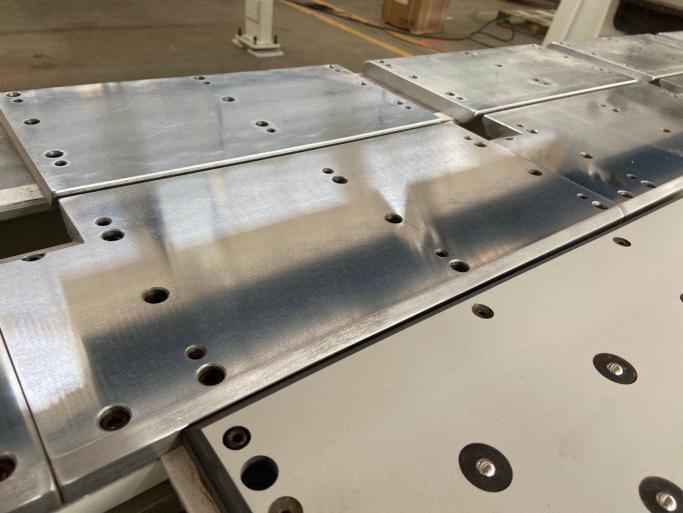

Рабочий стол в зоне раскрояСтальной рабочий стол, покрытый слоем хрома, защищает поверхность панели от царапин и механических повреждений. |
 |
Боковой выравнивательВысокоточный пневматический боковой выравниватель, сокращает время операции прижима и увеличивает производительность станка. |
 |
Пильный узелПильный узел перемещается по двум стальным круглым направляющим с помощью сервопривода, обеспечивает быструю работу, стабильный и плавный ход. |
 |

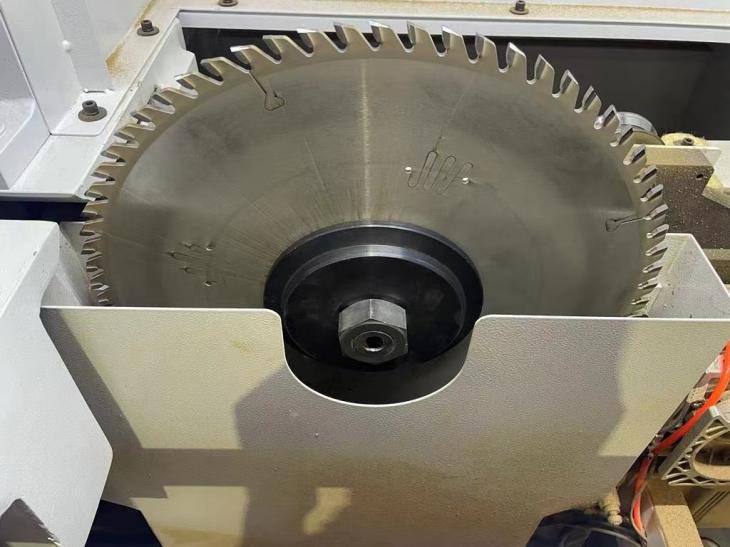

Высокоточная основная пилаОбеспечивает стабильное вращение, прочна, оснащена фиксатором гайки. |
 |

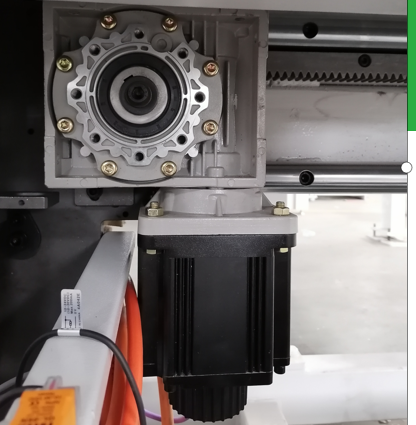

Серводвигатель пильной кареткиСерводвигатель мощностью 1,8 кВт, быстрый отклик, плавная и стабильная работа. |
 |

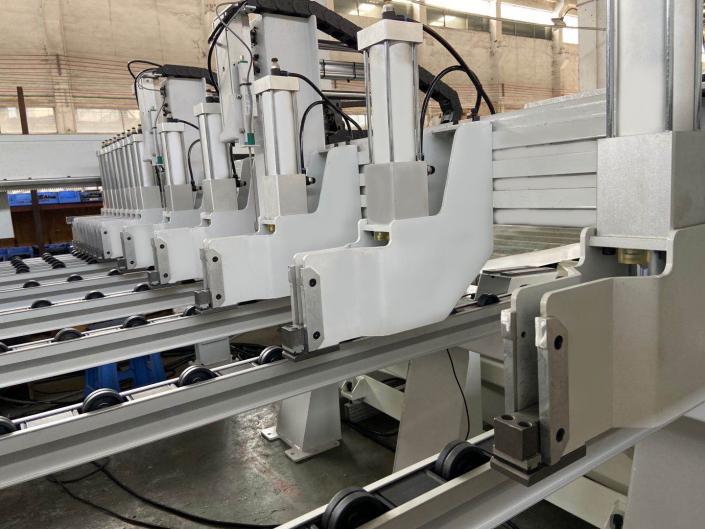

Пневматические захваты 8 шт.Пневматические захваты позволяют деликатно и надежно зафиксировать пакет заготовок и обеспечивают их подачу в зону раскроя |
 |

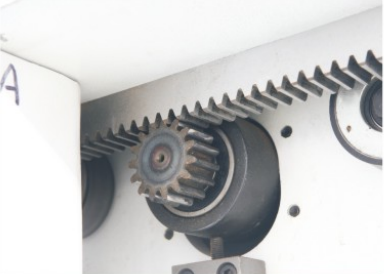

Привод толкателяПривод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка. |
 |
Двигатель основной пилыДвигатель мощностью 15 кВт обеспечивает эффективную работу. |
 |

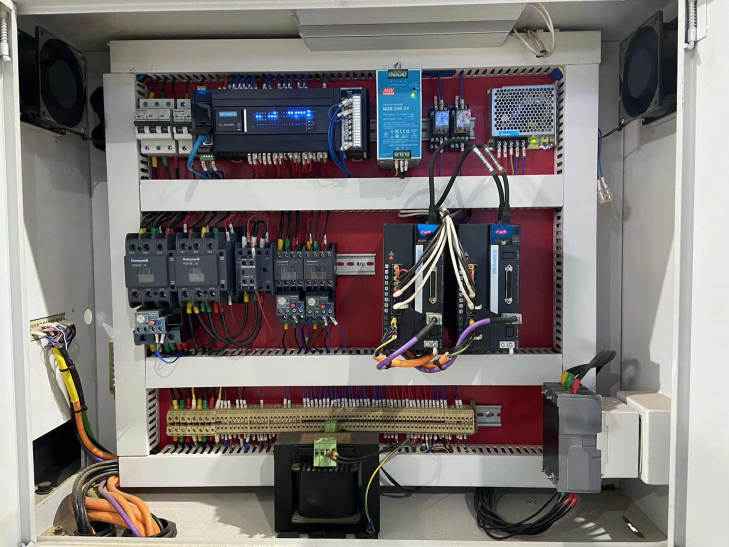

Система управленияЭлектрические компоненты системы управления известных мировых брендов и обладают сильной способностью к защите от помех, что позволяет обеспечить бесперебойную и стабильную работу оборудования и снизить потребление энергии. |
Пильный центр с ЧПУ HOLD HP290 предназначен для точного и быстрого пакетного раскроя плитных материалов (МДФ, ДВП, ДСП, ЛДСП и др.) с предварительным подрезом нижней кромки, для предупреждения сколов во время раскроя.
Станок используется в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Технические характеристики
| Макс. длина резки, мм. | 2900 |
| Макс. ширина пропила, мм. | 2900 |
| Мин. размеры панели для резки, мм. | 70х70 |
| Макс. высота пильного диска, мм. | 100 Интеллектуальный подъем |
| Диаметр основной пилы, мм. | 400 |
| Посадочный диаметр основной пилы, мм. | 75 |
| Диаметр подрезной пилы, мм. | 160 |
| Посадочный диаметр подрезной пилы, мм. | 45 |
| Скорость движения пильного узла вперед, м/мин. | 5-80 |
| Скорость движения пильного узла назад , м/мин. | 5-100 |
| Скорость движения захвата вперед, м/мин. | 5-80 |
| Скорость движения захвата назад, м/мин. | 5-100 |
| Боковой выравниватель | Пневматический |
| Мощность двигателя основной пилы, квт. | 15 |
| Мощность двигателя подрезной пилы, квт. | 2,2 |
| Мощность серводвигателя пильной каретки, квт. | 1,8 |
| Мощность серводвигателя толкателя, квт. | 1,8 |
| Количество захватов, шт. | 7 |
| Мощность двигателя поддува столов, квт | 2.2 |
| Установочные габаритные размеры, мм. | 6650x5060x1850 |
| Вес, кг. | 4200 |
| Общая мощность, квт. | 23 |
| Габариты упаковки, мм. | 5100x1350x1900 4800x920x1000 |
