ФОРМАТНО-РАСКРОЕЧНЫЙ ЦЕНТР С ЧПУ HOLD HP380H
Артикул: int5322
Станок используется в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Преимущества
· Подъемная платформа с приводными роликами для подачи листов материала от 12 мм и выше, поддерживает переднюю, заднюю или боковую загрузку; Боковая загрузка занимает площадь около 7*8 метров.
· Интегрированный промышленный компьютер с сенсорным экраном, простой и удобный в эксплуатации. Система управления ПК проста в эксплуатации, безопасна и надежна, имеет полное руководство по эксплуатации и рекомендации по устранению неисправностей.
· Система управления ПК может редактировать и управлять картами раскроя, а также моделировать выполнение распиловки.
· Система управления ПК совместима и интегрирована с различными программами оптимизации распиловки, программами управления штрих-кодами и программами автоматизации производства.
· Основная пила имеет возможность автоматически регулировать высоту подъема в зависимости от толщины пильного материала для достижения наилучшего эффекта распиловки; максимальная высота пропила 100 мм.
· Пильная каретка приводится в движение и управляется серводвигателем мощностью 1,8 кВт и приводится в движение реечной шестерней. Максимальная скорость пиления может достигать 100 м/мин, а максимальная скорость возврата - 100 м/мин.
· Длина первого подающего стола с воздушным подувом составляет 2800 мм, что обеспечивает комфортную работу с заготовками большого размера.
Особенности конструкции
 |
Загрузочная платформаПодъемная платформа с задней загрузкой представляет собой винтовой подъем, платформа имеет простую форму приводного ролика, включая передаточный роликовый стол (то есть один готовый и один использованный), который поддерживает боковую или заднюю подачу, без ручной загрузки, удобно и быстро. |
 |

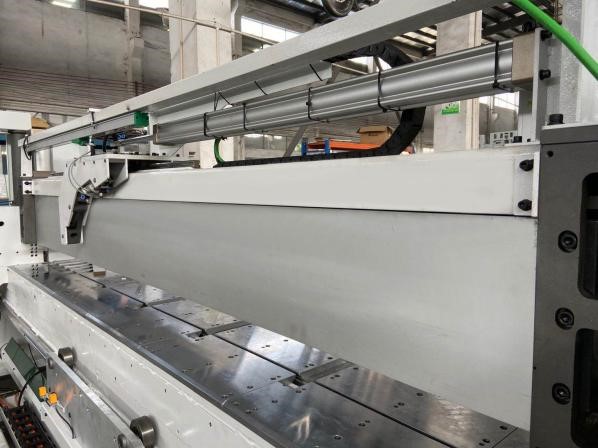

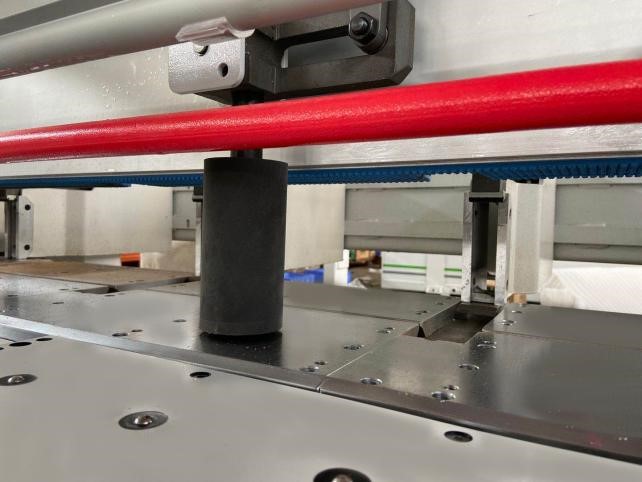

Высокопрочная прижимная балкаОбеспечивает надежное прижатие плит материала и высокое качество раскроя. |
 |

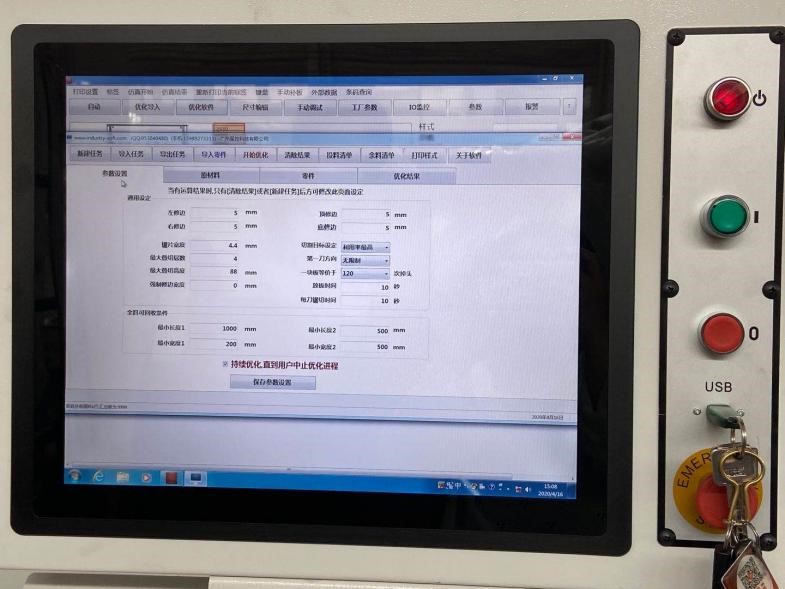

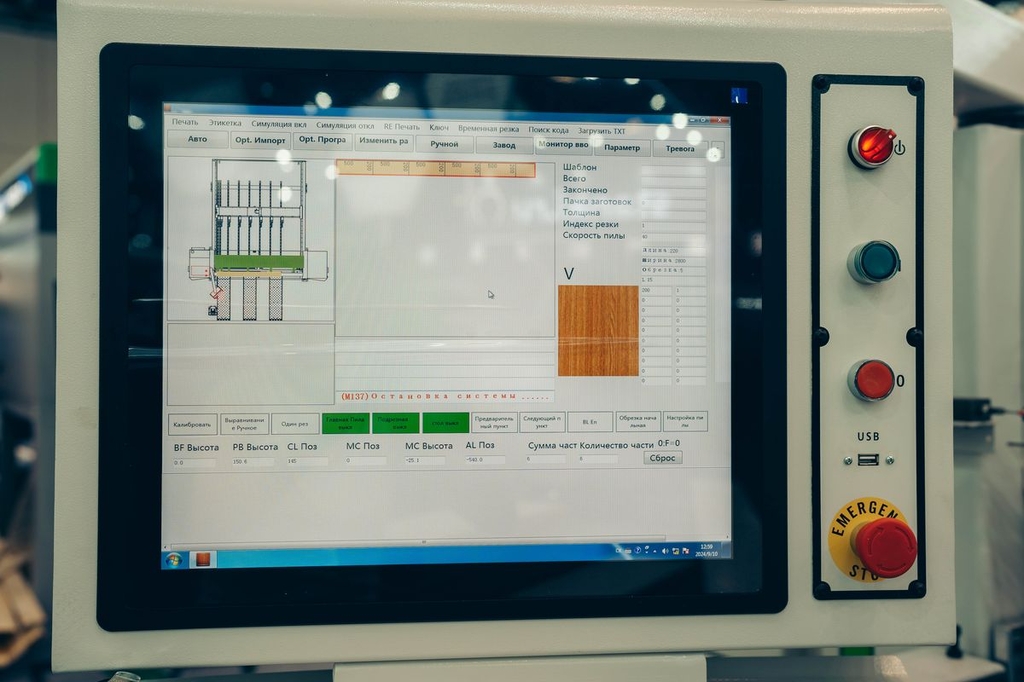

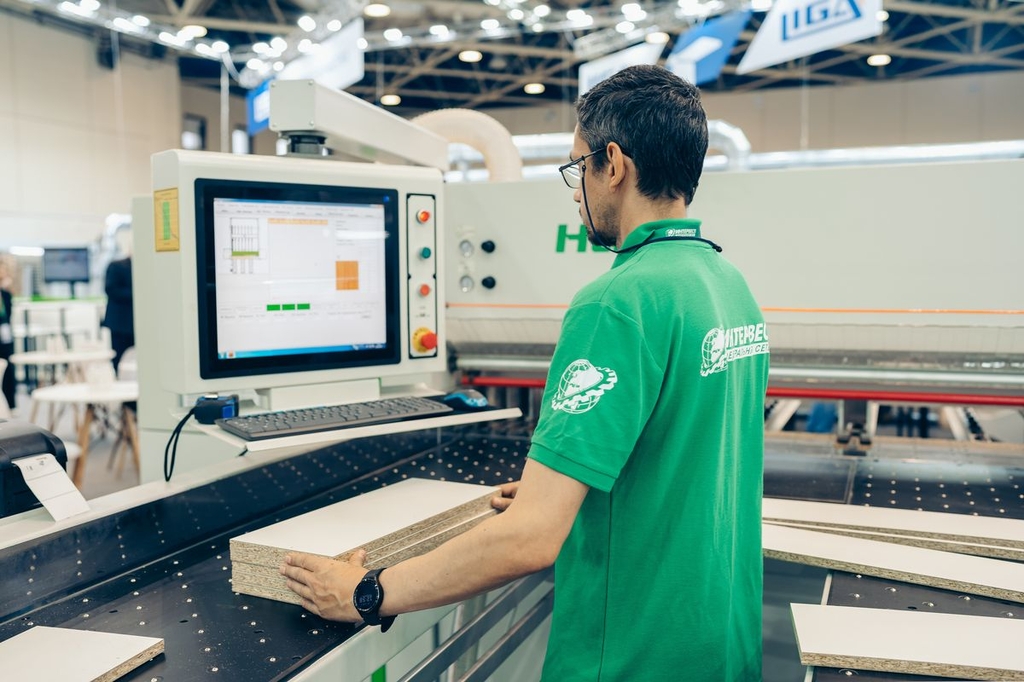

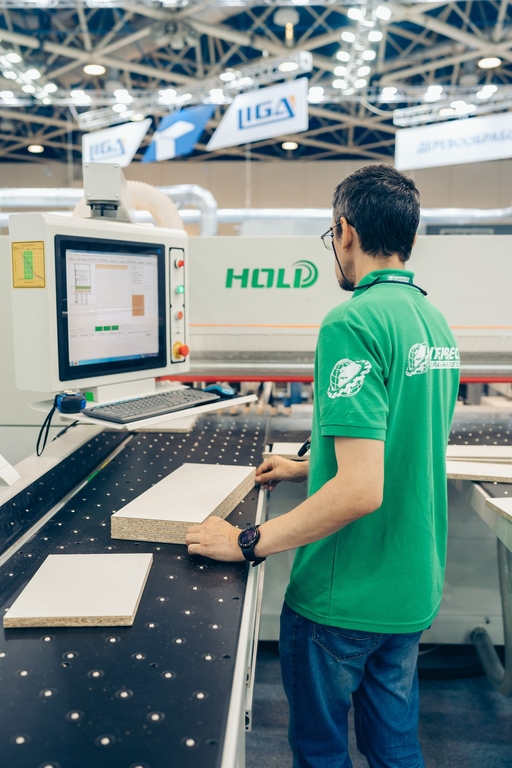

Система управленияПромышленный компьютер с интегрированным сенсорным экраном, простой и удобный для оператора интерфейс. |
 |
Программное обеспечение + принтер этикетокКомпьютер автоматически определяет размер плиты, без необходимости ручного ввода. Оптимизатор раскроя плит позволяет создавать, редактировать собственные карты раскроя, повышая эффективность работы, облегчая управление производством. Принтер этикеток печатает штрих-код или QR-код, передает данные через компьютер и соединяется с производственным программным обеспечением. |
 |

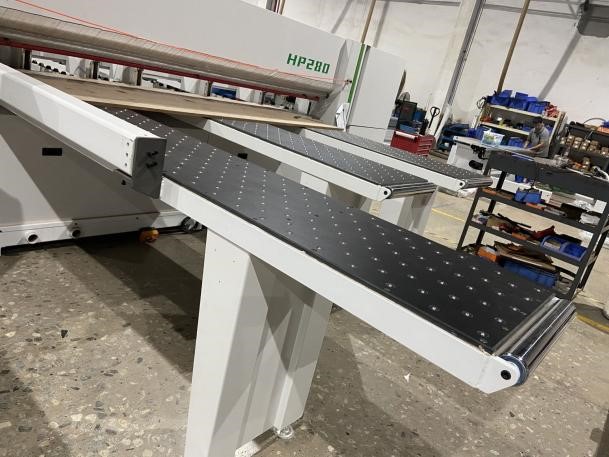

Подающий, рабочий воздушный столДлина первого стола составляет 2800 мм. для лучшей поддержки длинных панелей. Воздушный стол со стальными шариками делает погрузку легкой и удобной. |
 |

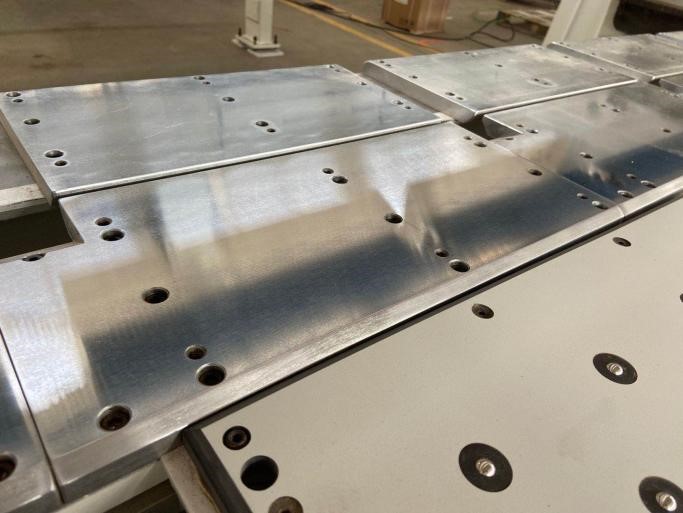

Рабочий стол в зоне раскрояСтальной рабочий стол, покрытый слоем хрома защищает поверхность панели от царапин и механических повреждений. |
 |
Двойной боковой выравнивательВысокоточный пневматический боковой выравниватель, сокращает время операции прижима и увеличивает производительность станка. |
 |
Пильный узелПильный узел перемещается по двум стальным круглым направляющим с помощью сервопривода, обеспечивает быструю работу, стабильный и плавный ход. |
 |

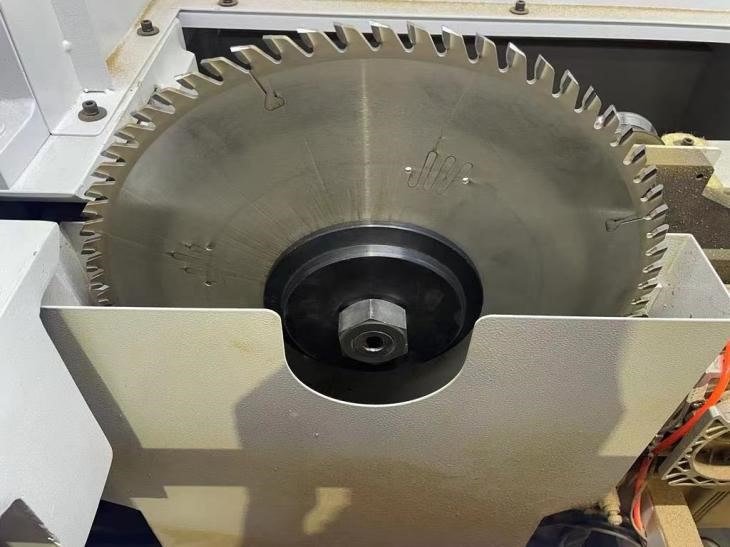

Высокоточная основная пилаОбеспечивает стабильное вращение, прочна, оснащена фиксатором гайки. |
 |
Серводвигатель пильной кареткиСерводвигатель мощностью 1,8 кВт, быстрый отклик, плавная и стабильная работа. |
 |

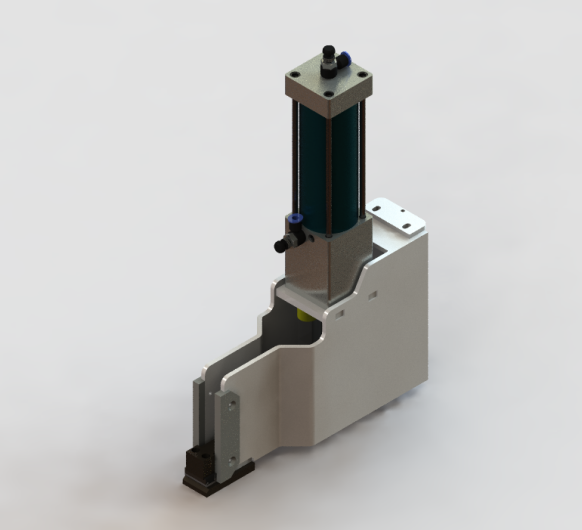

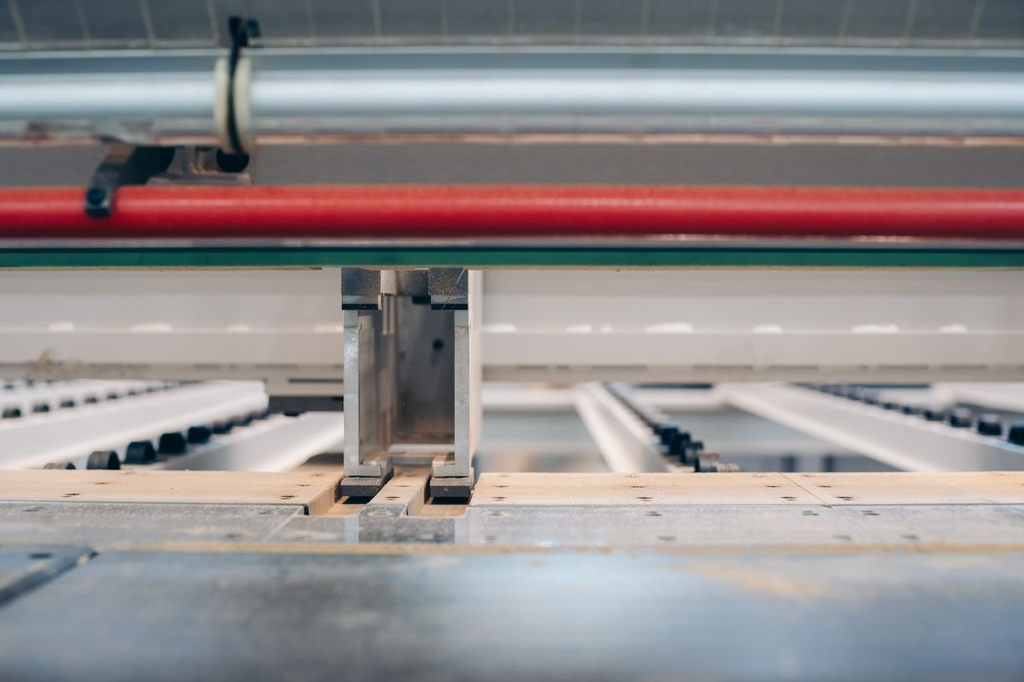

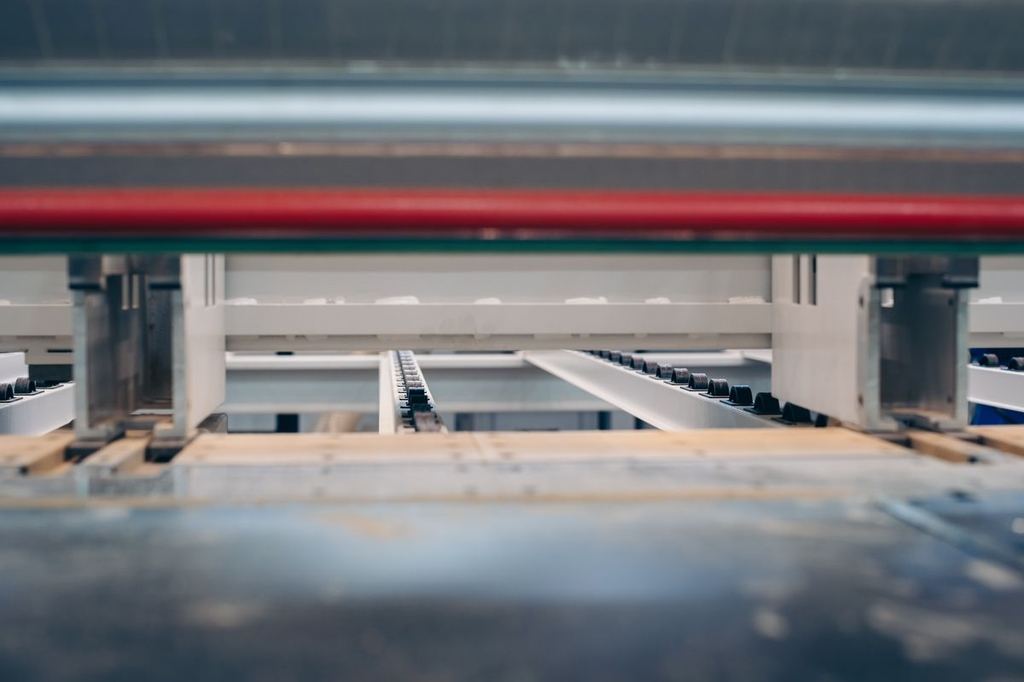

Пневматические захваты 11 шт.Пневматические захваты с сервоприводом позволяют деликатно и надежно зафиксировать пакет заготовок и обеспечивают их подачу в зону раскроя |
 |

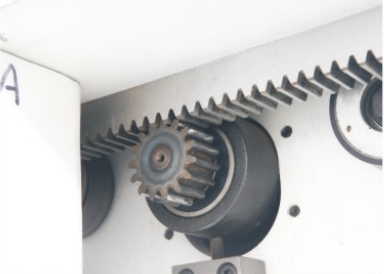

Привод толкателяПривод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка. |
 |
Электрическая системаЭлектрические компоненты системы управления известных мировых брендов и обладают сильной способностью к защите от помех, что позволяет обеспечить бесперебойную и стабильную работу оборудования и снизить потребление энергии |
Пильный центр с ЧПУ HOLD HP330H предназначен для точного и быстрого пакетного раскроя плитных материалов (МДФ, ДВП, ДСП, ЛДСП и др.) с предварительным подрезом нижней кромки, для предупреждения сколов во время раскроя.
Станок используется в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Технические характеристики
| Макс. длина резки, мм. | 3750 |
| Макс. ширина пропила, мм. | 3750 |
| Мин. размеры панели для резки, мм. | 70х70 |
| Макс. высота пильного диска, мм. | 100 Интеллектуальный подъем |
| Диаметр основной пилы, мм. | 400 |
| Посадочный диаметр основной пилы, мм. | 75 |
| Диаметр подрезной пилы, мм. | 160 |
| Посадочный диаметр подрезной пилы, мм. | 45 |
| Скорость движения пильного узла вперед, м/мин. | 5-100 |
| Скорость движения пильного узла назад, м/мин. | 0-100 |
| Скорость движения захвата вперед, м/мин. | 0-100 |
| Скорость движения захвата назад, м/мин. | 0-100 |
| Боковой выравниватель | Пневматический |
| Мощность двигателя основной пилы, квт. | 22 |
| Мощность двигателя подрезной пилы, квт. | 2,2 |
| Мощность серводвигателя пильной каретки, квт. | 1,8 |
| Мощность серводвигателя толкателя, квт. | 1,8 |
| Количество захватов, шт. | 11 |
| Мощность двигателя поддува столов, квт | 2.2 |
| Габаритные размеры задней загрузочной платформы, мм | 3800х2450х600 |
| Установочные габаритные размеры, мм. | 10400x5400x1910 |
| Вес, кг. | 10500 |
| Общая мощность, квт. | 36 |
| Габариты упаковки, мм. | 5400x1420x2200 5900x920x1000 3800х2000х1000 3200х1800х800 |
