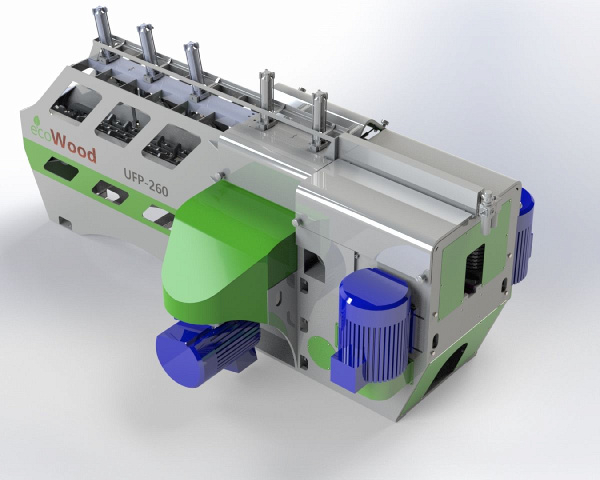

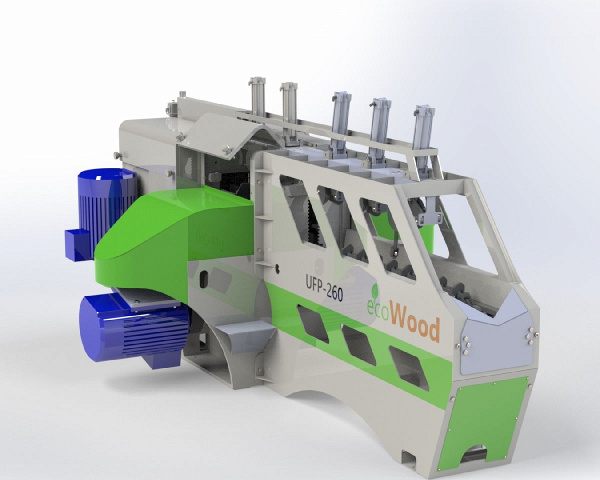

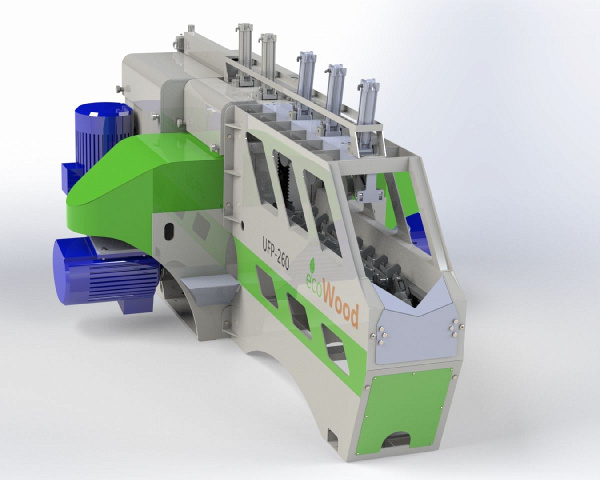

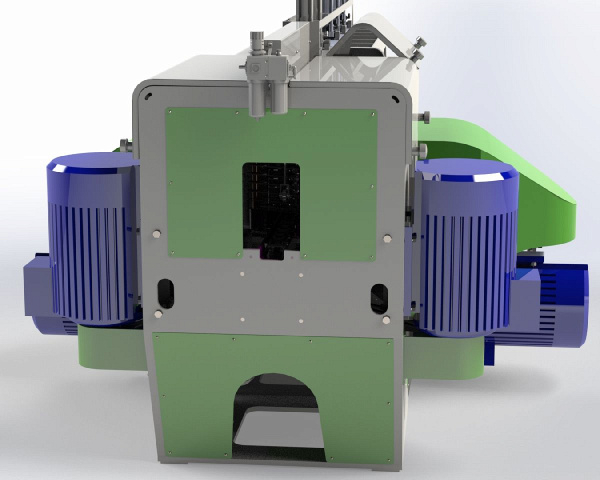

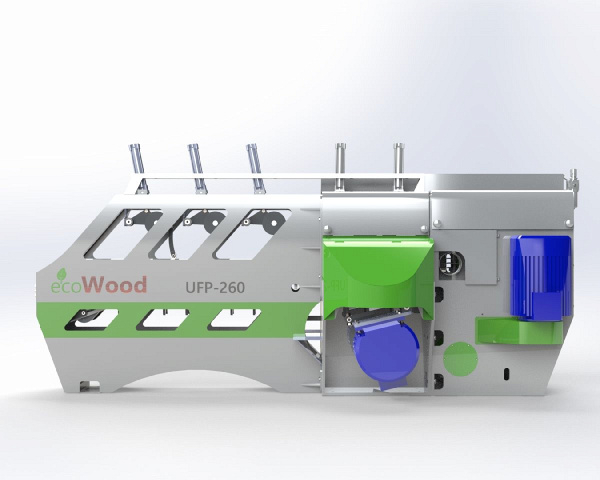

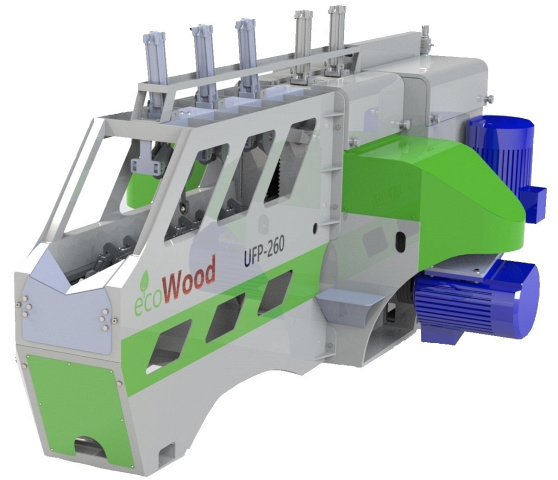

Фрезерно-пильный станок для тонкомера EcoWood UFP-260
(голосов 763)
Артикул: kam9891141
Предназначен для переработки круглых тонкомерных лесоматериалов с целью изготовления обрезной доски различного сечения.
Станок специально сконструирован для эффективного переработки тонкомерного сырья и балансовой древесины диаметром до 260 мм в комле.
За один проход из бревна можно получить пиломатериал точных размеров, с высоким качеством поверхности. При обработке бревно подвергается двум рабочим операциям: фрезерованию, распиловке
Станок применяется в лесопильных производствах малой и средней мощности в качестве станка для переработки тонкомерного и балансового сырья.
Преимущества EcoWood UFP-260
- Обрезная доска за 1 проход
- Раздвижные фрезерные узлы
- Программатор с памятью размеров
- Двухвальная система пиления, тонкий пропил
- Пневматические прижимы бревна
- Обработка коротких бревен длиной от 1 м
Конструктивные особенности EcoWood UFP-260
| Усиленная станина Массивная тяжелая станина выполненная из толстого листа стали 20-30мм обеспечивает жесткость конструкции, исключает деформации в процессе эксплуатации и эффективно гасит вибрации при работе станка, что положительно сказывается на качестве получаемого пиломатериала и сроке службы инструмента. |
|
 |
Система подачи Подача бревен осуществляется одновременно цепью с зубчатыми зацепами и гусеничным транспортером. Данная система позволяет надежно подавать бревна различной длины от 1м без проскальзываний и рывков. В отличии от системы подачи с упорами данная система не требует ручного подъема упоров оператором станка, что облегчает его эксплуатацию.Конструкция гусеничного транспортера в сочетании с верхним пневматическим прижимом обеспечивает автоматическую центровку бревна при подаче в станок. |
 |

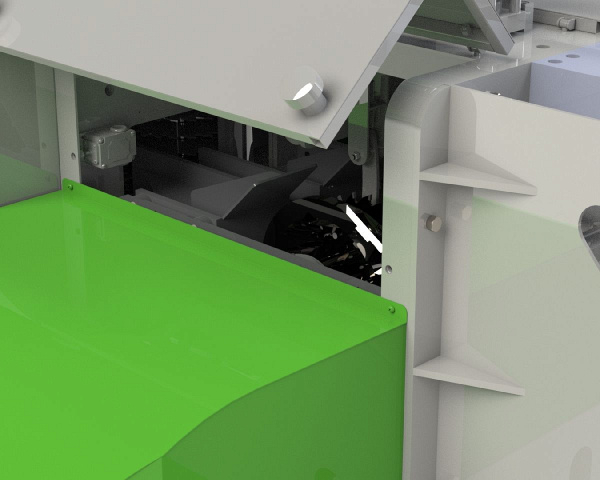

Защита от обратного выброса бревна На входе в станок установлена специальная зубчатая защитная шторка, исключающая выброс бревна и препятствующая выбросу щепы из станка. Данная система обеспечивает безопасность работы оператора в соответствии с нормами. |
 |

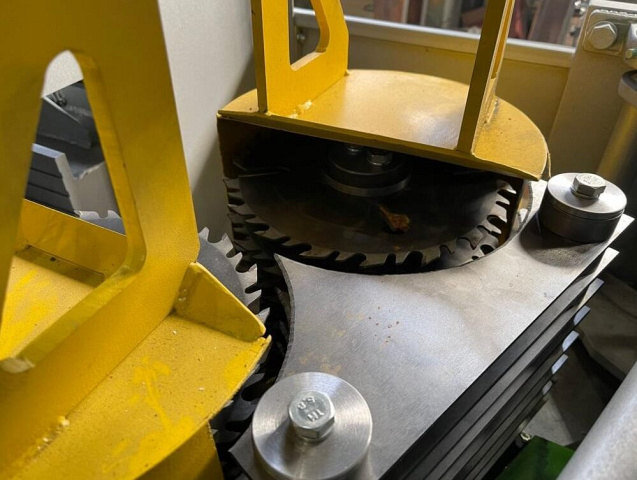

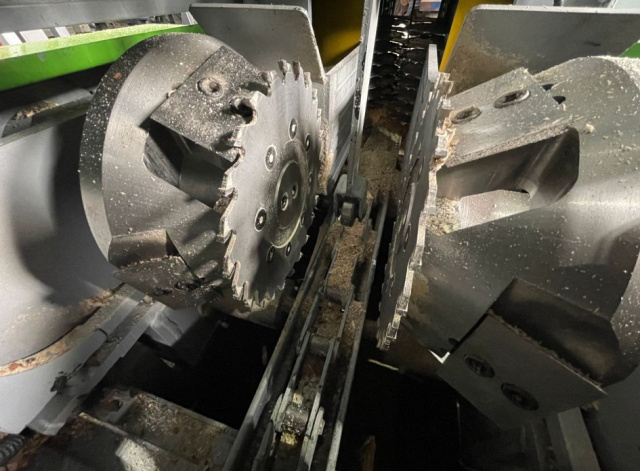

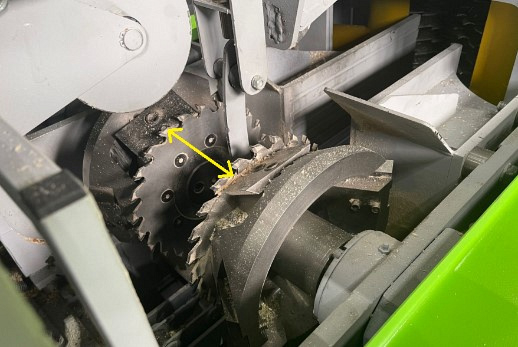

Специальная конструкция фрез Для работы на высокой скорости подачи с максимальным качеством обработки установлены специально разработанные фрезы конической формы с дисковыми пилами.В отличии от фрез с плоскими ножами, фреза конической формы обеспечивает постепенный заход в торец бревна, исключая удары при фрезеровке и снижая нагрузку на фрезерные валы и подшипники, обеспечивая долговечность работы инструмента и высокое качество обработки. |
 |
Раздвижные фрезерные узлы Специально разработанные раздвижные фрезерные узлы, позволяют производить обработку бревна на двухкантный брус на высокой скорости (до 20м/мин).Готовый лафет надежно удерживается боковыми направляющими, что исключает его смещение. |
 |
Электронная система позиционирования фрез Расстояние между фрезами (толщина лафета) регулируется автоматически с помощью электронного программатора с памятью размеров. Оператор может внести в память станка 7 размеров. Данная система позволяет оперативно и точно менять расстояние между фрезами, исключая человеческий фактор. |
 |
Диаметры обработки Универсальная конструкция станка с раздвижными фрезами, системой пиления, цепной системой подачи с зацепами и пневматическими прижимами позволяет пилить бревна диаметрами от 80 до 260 мм в комле, стабильно получая качественный пиломатериал. |
 |

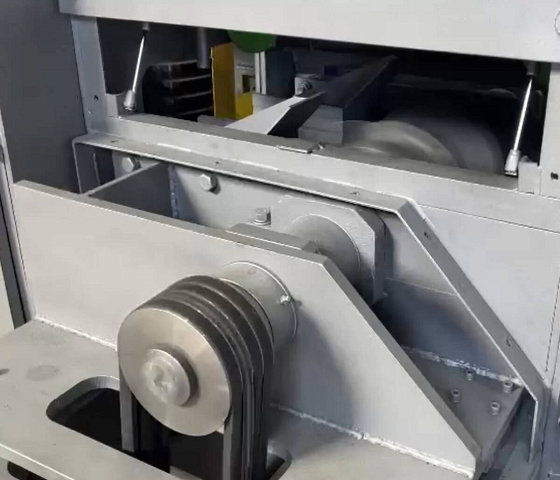

Усиленная конструкция фрезерных шпинделей Специальная конструкция разнесенных опор фрезерных шпинделей, с многоручьевым ременным приводом, исключает биение валов и не передает вибрацию от электродвигателей на инструмент.Все это позволяет получать пиломатериалы более высокого качества и увеличивает долговечность инструмента. |
 |
Линейные направляющие Перемещение раздвижных фрезерных узлов производится по линейным направляющим, что обеспечивает высокую точность позиционирования и исключает люфт фрезерных узлов. |
 |

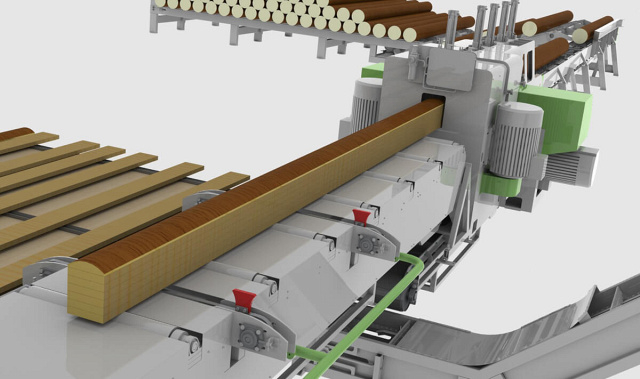

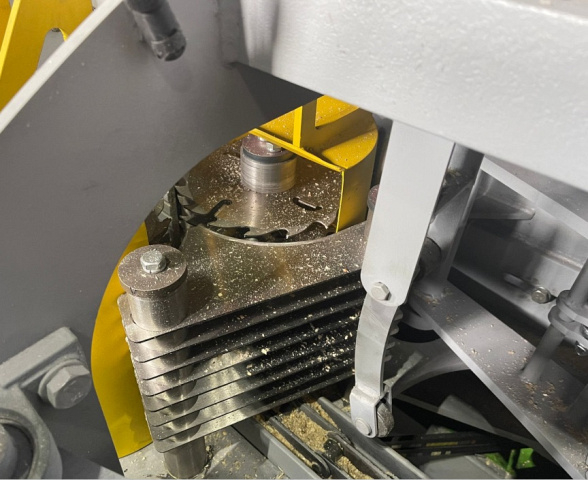

Двухвальная система пиления Распиловка лафета после фрезерных узлов на доски производится с помощью двухвальной системы пиления.Данная система позволяет устанавливать дисковые пилы малого диаметра - 250 мм, что позволяет минимизировать толщину пропила и повысить полезный выход пиломатериала.На выходе предусмотрены расклинивающие ножи, предотвращающие заклинивание досок в станке. |
 |

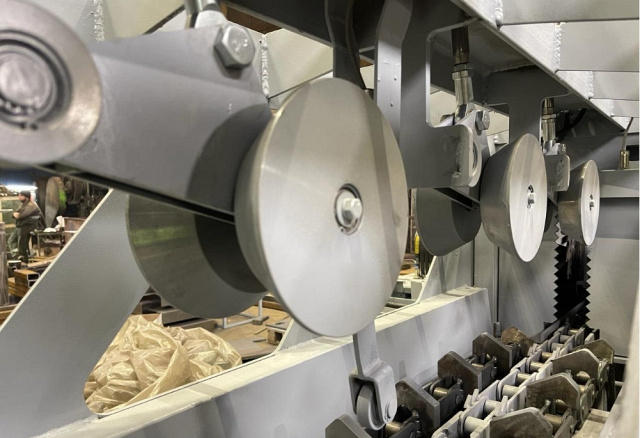

Пневматически прижим Мощные пневматические прижимы позволяют максимально надежно и жестко фиксировать бревно, прижимая его к подающей цепи с зацепами, исключая проскальзывание бревна при обработке. |
 |
Конструкция пневмоприжимов Конструкцией станка предусмотрен ход пневмоприжимов. Данная система позволяет отклоняться пневмоцилиндрам при срабатывании, это предотвращает их выламывание, обеспечивая надежность и долговечность работы станка |
 |
Защитные кожухи Открывающиеся защитные кожухи обеспечивают легкий доступ оператора к узам станка для обслуживания и замены инструмента. Для облегчения эксплуатации кожухи оснащены газовыми подъемными упорами. |
 |
Вытяжные рябухи На выходе из станка установлены рифленые вытяжные рябухи. В отличии от станков других производителей, в станке EcoWood UFP-260 обе рябухи приводные, что исключает перекос и заклинивание досок в станке. Данная конструкция позволяет равномерно и эффективно отводить доски из станка. |
 |

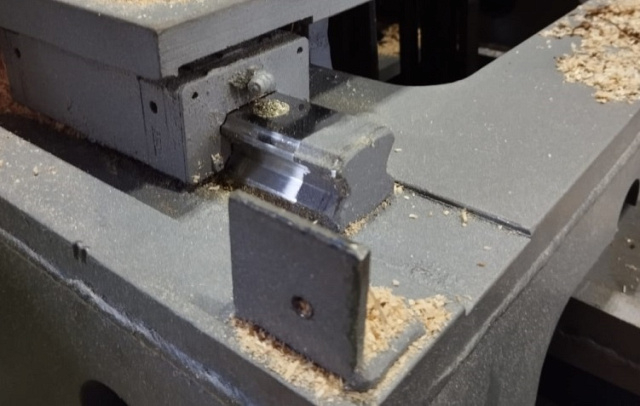

Расклинивающие ножи Для исключения зажима пил при пилении установлены расклинивающие ножи из упрочненной стали. |
 |

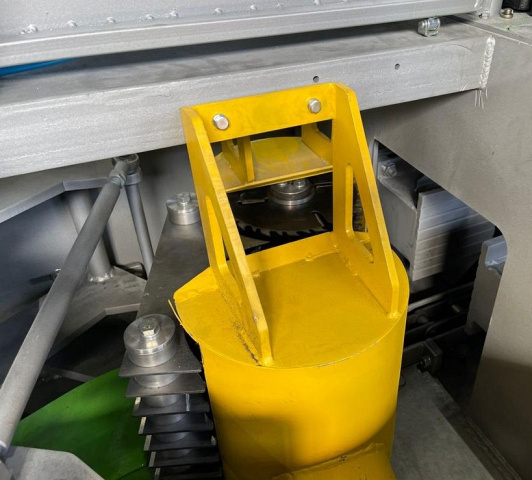

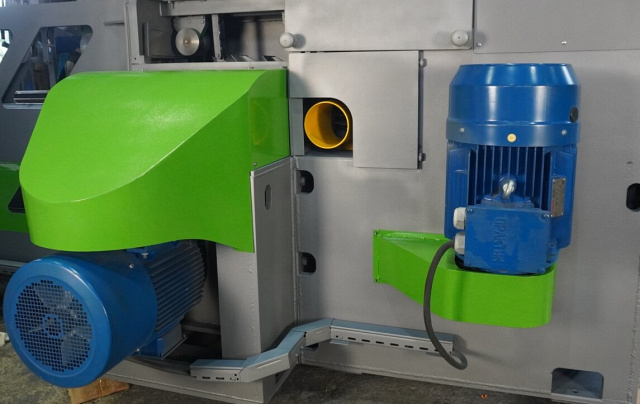

Аспирационные патрубки Для эффективного удаления опила из станка предусмотрены аспирационные кожухи с патрубками для воздуховодов. Данные кожухи имеют съемную конструкцию, что обеспечивает легкий доступ к узлам станка. |
 |
Электрооборудование и комплектующие При производстве станка используются качественные комплектующие, устанавливаются подшипники SKF и электрика DeKraft. Для бесперебойной работы электрооборудования станка в зимний период в электрошкаф установлен обогреватель, а для работы в летних условиях – вентилятор охлаждения. |
 |
Система удаленного доступа через Wi-Fi Для диагностики работы станка и удаленной настройки специалистами сервисной службы предусмотрен Wi-Fi модуль. Данная система позволяет в минимальные сроки подключится к станку, произвести его диагностику и настройку, исключая простой станка и обеспечивая бесперебойную работу. |
Комплектация EcoWood UFP-260
 |

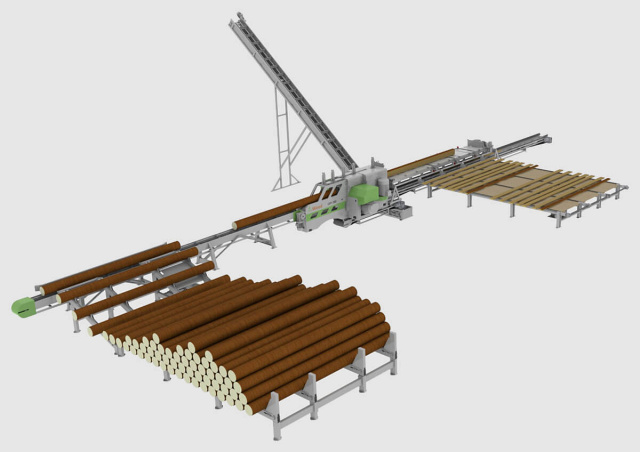

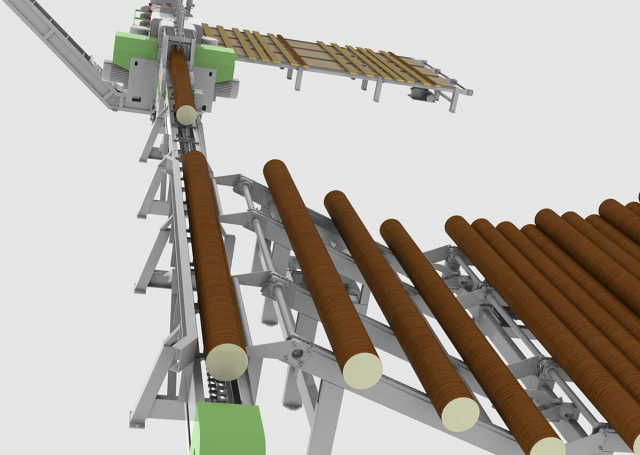

Загрузочная эстакада для бревен Автоматизирует процесс загрузки на бревнопильный станок.Длина накопительной части – от 4 м.Загрузочная эстакада для бревен ЛБ |
 |
Приводной конический рольганг Длина рольганга – от 4 м.Автоматизирует продольную подачу бревна в бревнопильный станок.Устанавливается в комплекте с эстакадой.Рольганг конический для бревен РПК |
 |

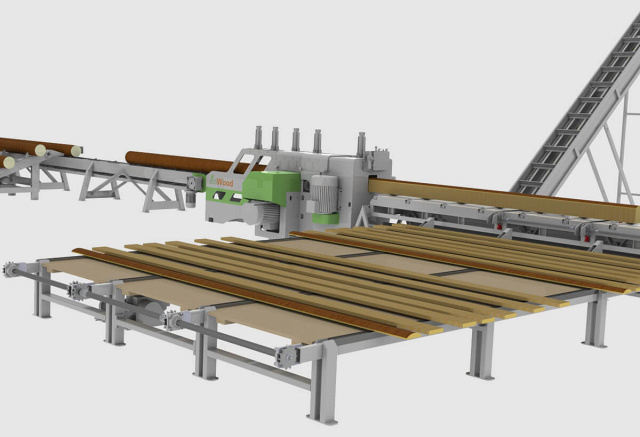

Рольганг приемный со сбросом Стол со сбросом пиломатериала.Автоматически принимает всю пачку распиленного пиломатериала на выходе из станка и сбрасывает ее на сторону без физического труда операторов.Рольганг приводной с цепным сбросом РП-СБ |
 |
Поперечный транспортер для сортировки досок На данный приводной стол сбрасывается распиленный пиломатериал.Вспомогательный персонал стягивает доски вручную и складывает их в пакеты.Поперечный цепной транспортер ТЦП |
 |
Транспортеры уборки опила Служат для отвода опила из цеха.Ленточный транспортер опилочный ТО |
