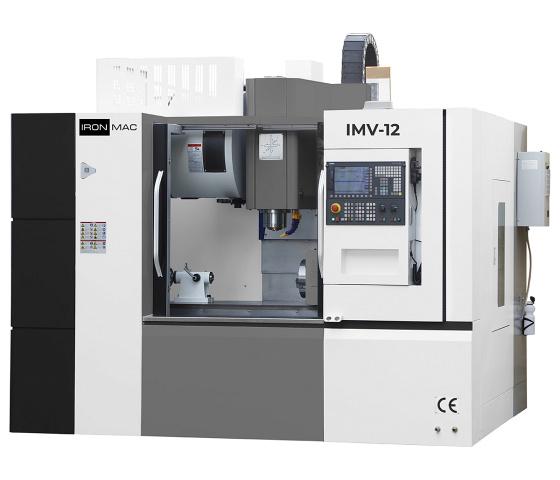

Фрезерный обрабатывающий центр IRONMAC IMV-9.5
Артикул: 9678639imv_9_5_
Вертикальный фрезерный обрабатывающий центрIRONMAC IMVпозволяет вести комплексную механическую обработку поверхностей заготовки. Среди выполняемыхопераций*: Фрезерный центр оснащён системой ЧПУ HCNC, многоинструментальным магазином на 24 позиции и устройством для автоматической смены инструмента. Управление обработкой заготовки осуществляется по заданной программе, сочетает высокую производительность и гибкость переналадки на другие режимы работы. Наши специалисты помогут подобрать и рассчитать режимы резания, которые необходимы для решения конкретных задач на каждом этапе обработки. Это поможет избежать поломок и преждевременного износа оборудования. Фрезерные центры серииIMVшироко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. * Операции осуществляются за одну установку, что позволяет сократить производственный цикл, увеличить объём выпускаемой продукции и повысить рентабельность предприятия.
Область применения IRONMAC IMV-9.5
Фрезерные центры серииIMVшироко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Автомобильная промышленность Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества
Схемы обработки IRONMAC IMV-9.5
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Торцевое фрезерование |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Торцевое фрезерование |
 |
Фрезерование Т-образного паза |
Конструктивные особенности IRONMAC IMV-9.5
 |
Cистема ЧПУ HNC-818D Основные параметры: Особенности: Интеллектуальные функции: |
 |

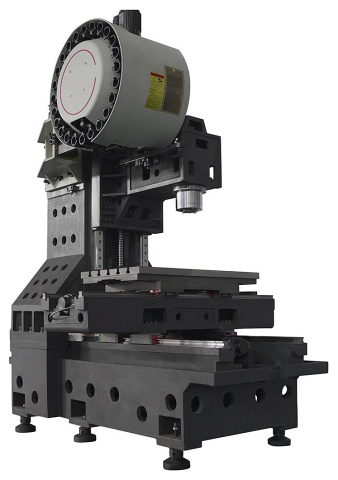

Cтанина Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины. Y-образная конструкция колонный, позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка. |
 |
Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN / ROYAL (Тайвань). Максимально сбалансированы и обладают высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 8000 об/мин, для тяжёлой серии станков. Шпиндели фирмы KENTURN / ROYAL используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности. |
 |
Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции. Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы. Система обеспечивает более быструю смену (2 - 3 секунды). |
 |
ШВП PMI (Тайвань) Станки серии IMV оснащены ШВП фирмы PMI (Тайвань), установленных с предварительным натяжением - это обеспечивает точное и плавное перемещение даже с высокой нагрузкой. |
 |
Направляющие перемещений Hiwin (Тайвань) В несущих блоках (каретках) четыре ряда роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения. |
|
Подготовка для установки 4-й оси 4-х осевая обработка подразумевает не только наличие поворотной оси, но и использование соответствующей системы ЧПУ. На станках серии IMV используется версия ЧПУ с необходимым функционалом для работы в 4-х осях. |
 |
Электрические компоненты Schneider Electric Электрические компоненты Schneider Electric (Франция) |
 |
Масляное охлаждение шпинделя Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя. Основные преимущества: |
Комплектация IRONMAC IMV-9.5
Стандартная
|
|
 |
|
|
|
 |
|
|
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
Технические характеристики IRONMAC IMV-9.5
| Характеристика | Значение |
|---|---|
| Установка 4-ой оси | есть |
| Конус шпинделя | BT40 |
| Частота вращения шпинделя, об/мин | 8000 |
| Расстояние от центра шпинделя до колонны, мм | 570 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 130 - 680 |
| Мощность двигателя шпинделя, кВт | 11 / 16,5 |
| Крутящий момент, Нм | 70 / 105 |
| Тип привода шпинделя | Ремень |
| Мощность серво-двигателей по осям X / Y / Z, кВт | 4,7 / 4,7 / 5,5 |
| Система ЧПУ | HCNC |
| Модель | HNC-818D |
| Размер стола, мм | 950 x 550 |
| T-образные пазы, мм | 90 x 18 x 5 |
| Макс. нагрузка на стол, кг | 500 |
| Перемещение по оси X, мм | 800 |
| Перемещение по оси Y, мм | 550 |
| Перемещение по оси Z, мм | 550 |
| Тип направляющих X / Y / Z | Качения |
| Быстрые перемещения X / Y / Z, м/мин | 48 / 48 / 48 |
| Скорость подачи X / Y / Z, мм/мин | 10 000 |
| Емкость магазина инструмента | 24 |
| Макс. вес инструмента, кг | 8 |
| Макс. длина инструмента, мм | 170 |
| Макс. диаметр инструмента (при полной загрузке ячеек), мм | 75 |
| Время смены инструмента, с | 2,5 |
| Точность позиционирования по осям X / Y / Z, мм | ± 0,01 |
| Повторяемость X / Y / Z, мм | ± 0,005 |
| Давление воздуха, Бар | 6 |
| Диаметр ШВП, мм | 40 |
| Ширина направляющих по осям X / Y / Z, мм | 34 / 45 / 45 |
| Макс. диаметр инструмента (без инструмента в соседних позициях), мм | 150 |
| Потребление электроэнергии, кВA | 24 |
| Длина, мм | 2500 |
| Ширина, мм | 2100 |
| Высота, мм | 2300 |
| Вес, кг | 6000 |
