Фрезерный станок с ЧПУ ФС65МФ3
(голосов 763)
Артикул: rosФС65МФ3

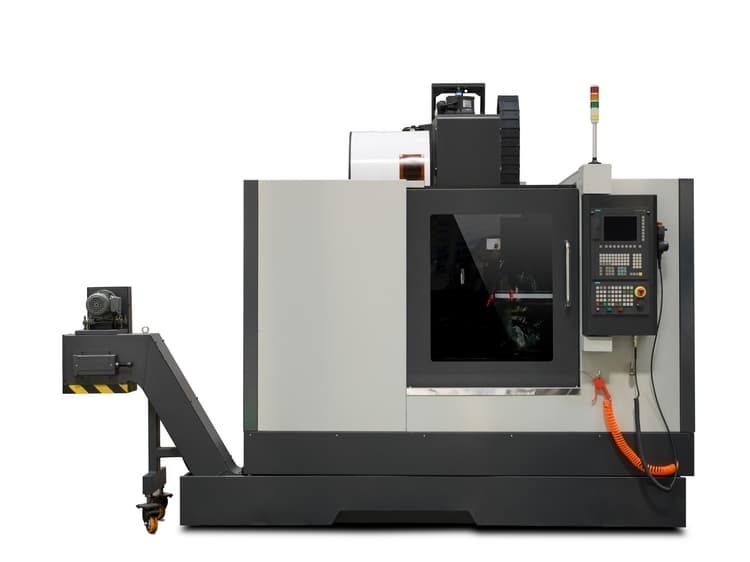

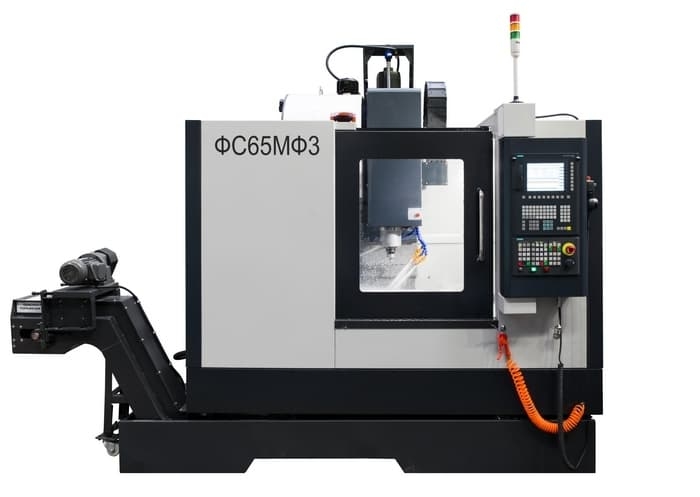

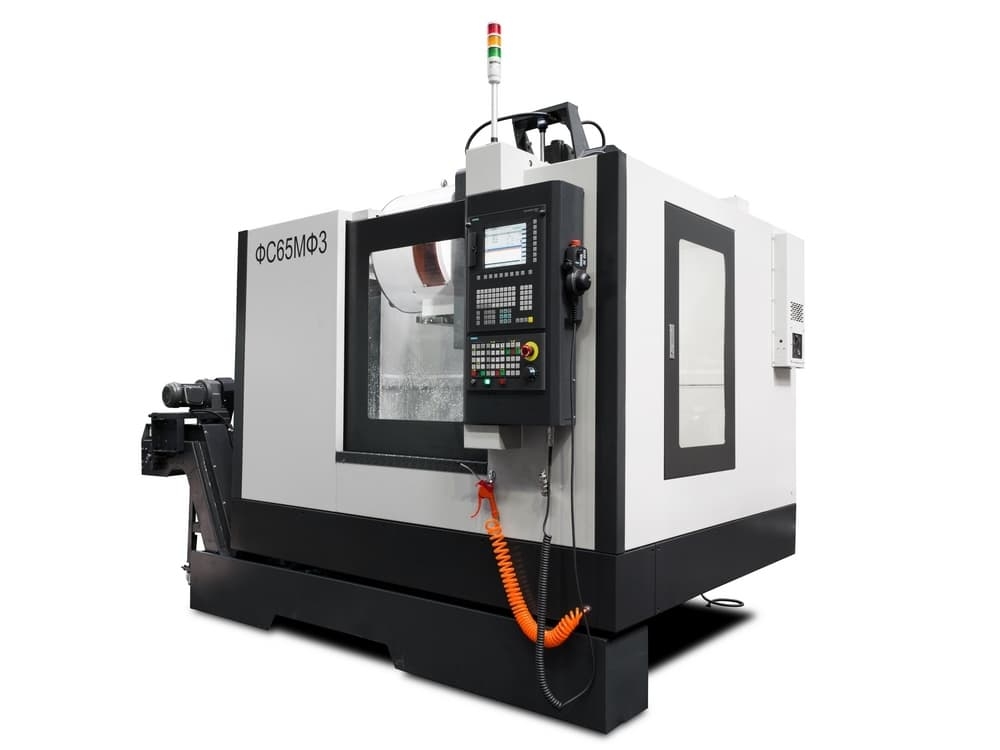

Фрезерный станок с ЧПУ ФС65МФ3
Фрезерный станок с ЧПУ ФС65МФ3 - это надежное и высокоточное оборудование, которое позволит вам производить сложные детали с высокой точностью и скоростью.
Преимущества:
- Использование ЧПУ позволяет автоматизировать процесс обработки и повысить производительность
- Высокая точность и повторяемость обработки
- Широкий спектр возможностей по изготовлению деталей различной сложности
- Простота в использовании и настройке
Особенности:
- Мощность шпинделя - 7,5 кВт
- Скорость вращения шпинделя - до 12000 об/мин
- Рабочая область - 650x400x400 мм
- Система ЧПУ - Fanuc или Siemens
Фрезерный станок с ЧПУ ФС65МФ3 идеально подходит для производства деталей для автомобильной, авиационной и других отраслей промышленности, где требуется высокая точность и качество.
Закажите Фрезерный станок с ЧПУ ФС65МФ3 прямо сейчас и улучшите производственные процессы в вашей компании!
Вертикально-фрезерный обрабатывающий центр с ЧПУ ФС65МФ3 – современный высокоточный станок, предназначен для многоинструментальной фрезерной обработки сложных криволинейных поверхностей, пресс-форм, штампов и пр. Данное оборудование позволяет комбинировать в одном рабочем цикле операции фрезерования, сверления, растачивания, а так же резьбонарезания. Все это в сочетании с высокой скоростью, точностью позиционирования и надежностью делает станок отличным инструментом промышленного серийного производства.
Особенности фс65мф3
- Эффективная система разгрузки шпиндельной бабки;
- Магазин манипуляторного типа на 16 инструментов;
- Холодильник шпинделя;
- Стружкосборник пластинчатый.

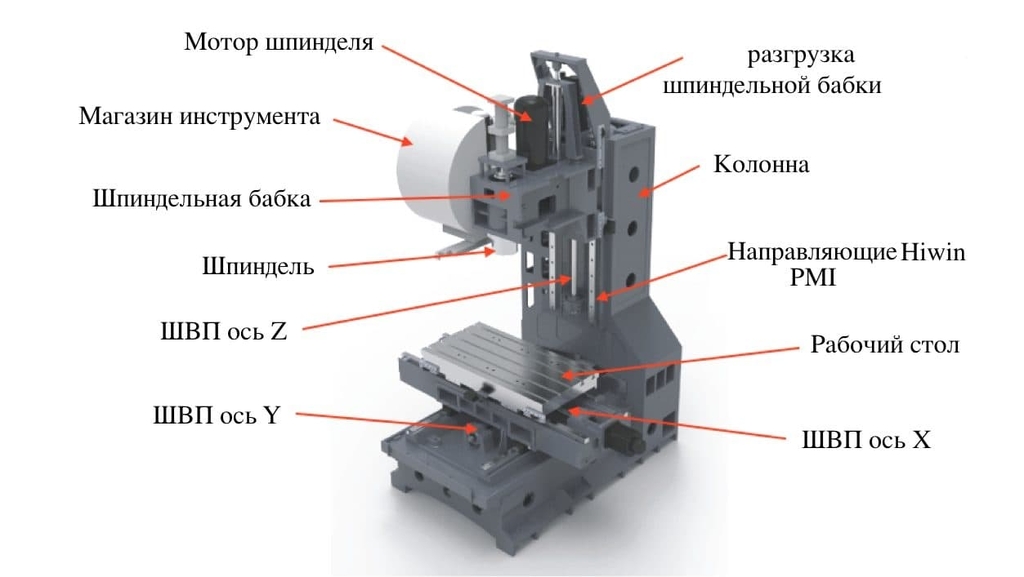

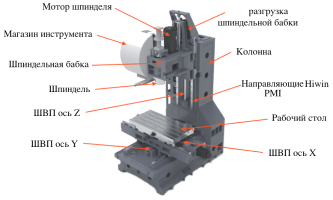

Список узлов фс65мф3
- Основание;
- Колонна;
- Устройство поперечных салазок и рабочий стол;
- Сервопривод по оси X;
- Сервопривод по оси Y;
- Сервопривод по оси Z;
- Пульт управления;
- Устройство смены инструмента манипуляторного типа;
- Шпиндель;
- Шпиндельная бабка;
- Защитный кожух оси Z;
- Бак СОЖ;
- Конвейер для стружки;
- Защита кабинетного типа;
- Электрошкаф;
- Защитный кожух оси Х;
- Защитный кожух оси Y;
- Система подготовки воздуха и центральная импульсная смазка;
- Азотный цилиндр противовеса.
| Механическая структура | |
|---|---|
| Основание и колонна образуют основной несущий узел, предназначенный для перемещения стола с салазками и шпиндельной бабки. Основание представляет собой чугунную отливку коробчатой формы, усиленную внутренними поперечными и продольными ребрами. На верхней плоскости по бокам станины крепятся профильные Х-образные шариковые рельсовые направляющие для салазок стола, которые обеспечивают перемещение по оси Y. На салазках установлена другая пара направляющих для перемещения стола по оси Х. |  |
| На колонне установлена третья пара направляющих для перемещения шпиндельной бабки по оси Z. Направляющие выполнены стальными закаленными. Все три перемещения по рельсовым направляющим имеют по две пары кареток. |  |
| Рабочий стол станка имеет габариты 780х360 мм, 3 Т-образных паза, шириной 18 мм для крепления заготовок. Устанавливается на профильных рельсовых шариковых направляющих. Направляющие и ШВП закрыты телескопическими кожухами. Грузоподъемность - 500 кг. Для достижения высокой динамики и точности перемещения все координатные перемещения выполнены на сервоприводах с шарико-винтовыми парами с предварительным натягом и прямой муфтой с высокой жесткостью. |  |
Шпиндель
Шпиндель картриджного типа 12 000 об/мин, высокоточный, с ременной передачей. Циркуляция масла через рубашку шпинделя обеспечивает термостабильность обработки и долговечность работы шпинделя. Система азотного гидроцилиндра обеспечивает превосходную компенсацию веса шпиндельной бабки, уменьшает инерционность, вибрации и колебания при ускоренных перемещениях и во время обработки, особенно при нарезании резьбы.
 |
 |
| Шпиндель картриджного типа | Момент на шпинделе, S1 57 Нм и S6 135 Нм |
Технические характеристики фс65мф3
| Характеристика | Значение |
|---|---|
| Размер стола (д х ш), мм | 780х360 |
| Промежуток (мм) х ширина (мм)х количество т-образных пазов (шт) | 110х18х3 |
| Наибольшая нагрузка на стол, кг | 500 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 450 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150~600 |
| Подготовка в э/шкафу под 4ю ось | да |
| Поворотный стол | опция |
| Диаметр поворотного стола, мм | 200 |
| Класс точности станка | Н |
| Оси | |
| X/y/z перемещение, мм | 650/380/450 |
| X/y/z тип направляющих | Качения |
| X/y/z/a скорость быстрых перемещений, м/мин | 30/30/30/8 |
| Скорость рабочей подачи, мм/мин | 1~15000 |
| X/y/z/a наибольший момент на электродвигателях приводов, нм | 11/11/16/8 |
| Точность позиционирования, мкм | ±4 |
| Повторяемость позиционирования, мкм | ±2 |
| Швп диаметр/шаг, мм | 30/10 |
| Шпиндельная бабка | |
| Мощность электродвигателя главного привода, квт | 25/10 |
| Вращающий момент на шпинделе (до 30 мин), нм | 135 |
| Вращающий момент на шпинделе (продолжительно), нм | 57 |
| Диапазон частот вращения шпинделя, об/мин | 40~12000 |
| Хвостовик инструмента | BT 40 x 45 град |
| Конус шпинделя (7:24) | ISO40 |
| Тип магазина | манипулятор |
| Емкость магазина инструмента, шт | 16 |
| Максимальный диаметр/длина сменного инструмента, мм | ф150(75)/L250 |
| Макс. масса инструмента, кг | 6 |
| Время смены инструмента, сек | 2.5 |
| Тип разгрузки шпиндельной бабки | пневмогидроцилиндр |
| Охлаждение шпинделя | холодильник масла |
| Прочее | |
| Система чпу | SIEMENS 828D |

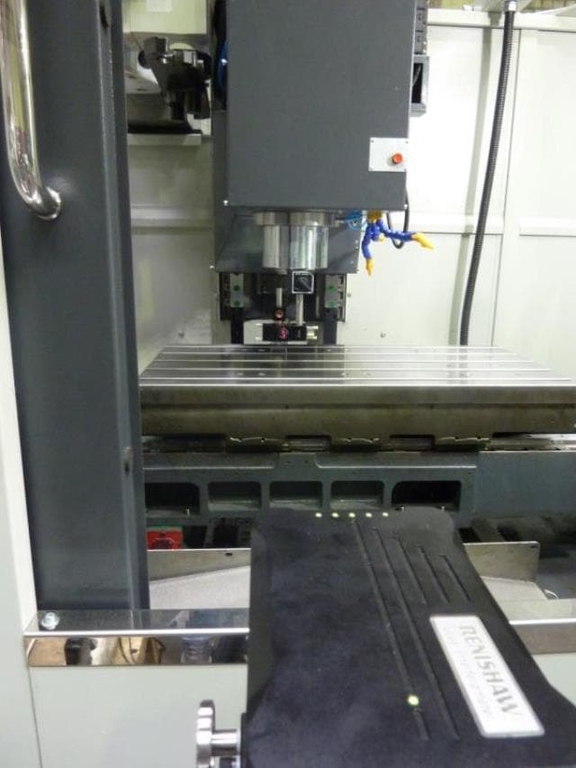

| Система измерения вылета инструмента (опция) | Renishaw TS-27R |
| Система привязки заготовки, измерения детали (опция) | Renishaw OMP |
| Тип стружкосборника | ленточный |
| Требуемое давление воздуха, мпа | 0.6 |
| Емкость бака сож, л | 125 |
| Потребляемая мощность станка, ква | 47.5 |
| Габаритные размеры (д х ш х в), мм | 2060х1900х2500 * |
| Размеры на поддоне (д х ш х в), мм | 2400x2000x2600 (все элементы установлены, двери закрыты) |
| Масса нетто, кг | 3500 |
| Масса брутто, кг | 3700 |
| Примечание | размеры справочные без стружкосборника и холодильника шпинделя |
Базовая комплектация фс65мф3
- ЧПУ Siemens SINUMERIK 828D (подготовлена под 4-ю ось);
- станок ФС65МФ3
- Конус шпинделя 7/24 BT40, 12 000 об/мин;
- Масляный холодильник шпинделя;
- Функция нарезание резьбы метчиком;
- Устройство автоматической смены инструмента с манипулятором на 16 инструментов;
- Устройство зажима/разжима инструмента;
- Система обдува конуса шпинделя при смене инструмента;
- Кабинетная защита зоны резания с блокировкой и контролем закрытия;
- Рабочее освещение и лампа индикации состояния станка;
- Пластинчатый транспортер и тележка под стружку;
- Пистолет для обдува воздухом готовых деталей;
- Система подачи СОЖ в зону резания;
- Подготовка под Подачу СОЖ высокого давления (до 30 Бар);
- Сепаратор СОЖ;
- Электрошкаф с теплообменником;
- Линейные направляющие;
- ШВП по трем осям;
- Автоматическая смазка направляющих и гаек ШВП;
- Телескопическая защита направляющих;
- Инструмент для обслуживания станка в ящике;
- Документация на русском языке.
Опции фс65мф3

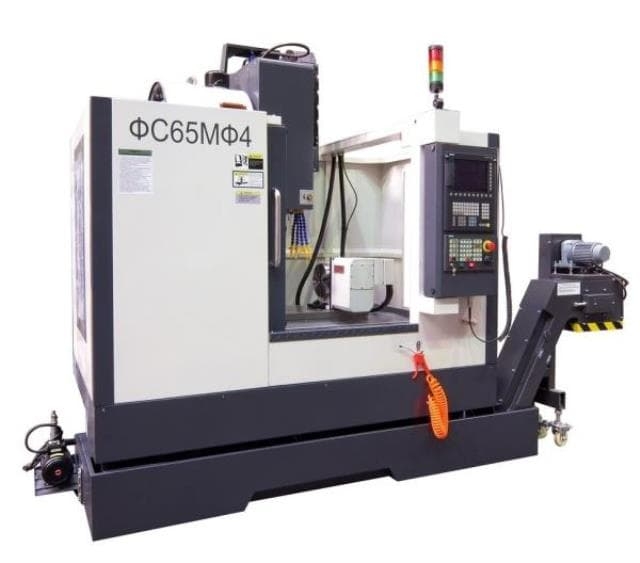

- 4-я контролируемая ось, поворотный стол с ЧПУ (ФC65МФ4) - одновременное управления по 4м координатам;
- Кондиционер электрошкафа;
- ЧПУ Fanuc, МодМашСофт, БалтСистем;
- Пистолет СОЖ;
- Система подачи СОЖ под давлением 30 Бар;
- Устройство смывания стружки с дополнительным насосом;
- Система аспирации (удаление паров СОЖ, опилок);
- Оптические линейки по осям;
- Устройство контроля обмера детали Renishaw OMP;
- Автоматическое устройство настройки инструмента Renishaw TS-27R, OTS;
- ShopMill циклы визуального программирования от Siemens;
