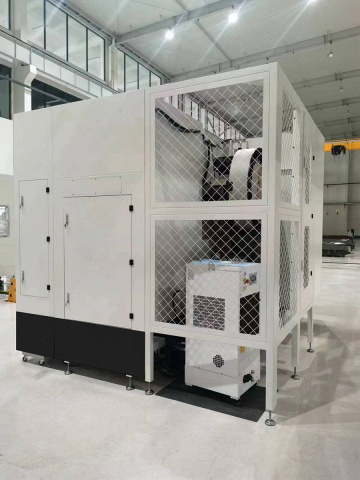

Горизонтально-фрезерные центры IRONMAC IHM
(голосов 763)
Артикул: kam9863524
Станки предназначены для точной и высокопродуктивной обработки коробчатых и плоских деталей из стали, серого чугуна и различных сплавов. Также возможно применение для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет.
Работа в автоматическом цикле обеспечена за счет автоматической смены инструмента из инструментального магазина.
Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов с центровым подводом охлаждающей жидкости.
Поворотный стол, управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений.
Фрезерные центры серии IHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.
Инструментальное производство
Изготовление пресс-форм и штампов высокого качества
Автомобильная промышленность
Авиационная промышленность
Приборостроение
Преимущества IRONMAC IHM
- Одновременная работа в 4-х осях
- Конструкция станины с подвижной колонной
- Индексация поворота стола 0,001°
- Возможность как высокоскоростной, так и тяжёлой обработки
- Долговечность - средний срок службы более 8 лет
Конструктивные особенности IRONMAC IHM
 |
Система ЧПУ В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD монитор 10,4 дюймов.В версии Plus расширен функционал:увеличена память с 512 Кб до 2 Мб;экран ручной привязки инструмента, для настройки инструмента к детали «вручную», без помощи специальных измерительных щупов;система симуляции обработки - Dynamic Graphic Display. В отличие от базовой функции для 0i-MF - Graphic Display, есть возможность симуляции съёма материала в 3D;функции высокоточной и высокоскоростной обработки (для Type 5 это AICC I).Без удорожания можно выбрать контроллер Siemens. |
 |
Станина Трехточечная опорная станина Т-образной формы с высокой жёсткости. Рабочий стол и манипулятор инструментального магазина закреплены на станине, обеспечивая общую жесткость станка. Станина проектировалась с использованием метода конечных элементов (FEM), выбраны правильные расположения ребер жёсткости, поэтому она обладает высокой статической и динамической жесткостью с долгосрочным сохранением точности. |
 |
Колонна Станок имеет подвижную колонну, это дает большое преимущество в жёсткости и грузоподъемности, в сравнении со станками с крестовым столом и неподвижной колонной.Конструкция "коробка в коробке", внутренние ребра жесткости анализируются с помощью структурной статики, динамики и топологии с помощью метода конечных элементов. |
 |
Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN / Cells (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) - BT50 / SK50 / BT40Все шпиндели в торце оснащены дополнительными форсунками подачи СОЖ в зону резания для интенсивной обработки. Шпиндели фирмы KENTURN/Cells используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности.В шпиндели станка устанавливаются подшипники фирм NSK / FAGОпционально и в версиях IHM-630APC используется устройство циркуляции масляного охлаждения с регулируемой температурой в сердечнике шпинделя и втулках, которое может подавлять тепловые изменения, вызванные нагревом этих деталей, и обеспечивать точность обработки. |
 |
Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа. Это позволяет сократить вспомогательное время на смену инструмента при обработке сложных изделий, для изготовления которых требуется от 24 и более различных инструментов.Производители – Тайвань Kyiv / Okada OKADA / Gifu, Taiwan.24 позиции инструмента:Смена инструмента производится в произвольном направлении.Скомпонован под конус ISO 50.По требованию заказчика инструментальный магазин возможно расширить до 40 / 60 / 90 / 120 позиций:60 позиции инструмента:Смена инструмента производится в произвольном направлении.Скомпонован под конус ISO 50.Магазин смонтирован отдельно от зоны обработки, отгорожен защитной створкой для предотвращения попадания СОЖ и стружки. |
 |
Направляющие перемещений На станках серии IHM перемещения по осям (X / Y / Z) осуществляются по роликовым направляющим, увеличенной толщины (55 мм) фирмы HIWIN / THK (Тайвань / Япония). За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения (0,003 ~ 0,005). |
 |
Рабочий стол Поворотный стол: приводимый в движение прецизионной передачей, точное позиционирование и фиксация достигаются с помощью червячной передачи и диска торцевой передачи, а минимальный угол деления составляет 1-я.В предлагаемом станке используется поворотный стол и механизмы смены паллет, производства Baojiacheng / Genlong / Parkson (Тайвань / Китай) |
 |
Основные двигатели FANUC / SIEMENS В базовой комплектации на станках MHM применяются шпиндельные моторы FANUC серии βiI-B, обеспечивающий высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40.По осям установлены серворивода FANUC Beta i - двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65.Для достижения максимального результата, обрабатывающие центры MHM оснащаются двигателями низкой инерции, что позволяет достичь высокого крутящего момента при низких оборотах. В тоже время ускорение/замедление процесса нарезания резьбы сокращается до минимума. |
 |
Масляное охлаждение шпинделя Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на всех станках серии IHM630 установлено масляное охлаждение шпинделя. Основные преимущества:качественное охлаждение при максимальных высоких оборотах;стабильное и равномерное охлаждение на протяжении всего периода работы;предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;крайне низкий уровень шумности и отсутствие вибрации. |
 |
Маслоотделитель (сепаратор СОЖ) Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости.Диск из нержавеющей стали со специальным покрытием (для налипания масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе. |
 |
Прямой привод ШВП Обеспечивает моментальное четкое перемещение по осям, без рывков и потерь мощности.В версии IHM-630APC охлаждающее масло циркулирует по валу шарикового винта, чтобы быстро подавить воздействие нагрева на ходовой винт и серводвигатель во время высокоскоростной подачи и обеспечить стабильную точность обработки. |
 |
Редуктор (ZF Германия) Привод шпинделя через коробку скоростей обеспечивает превосходную обработку и высокий крутящий момент при тяжелых режимах обработки.Регулировка частоты оборотов от 10 до 6000 об/мин. Все шестерни и подшипники работают в масляной ванне. |
