Кромкооблицовочный автоматический станок HOLD HD856J
(голосов 763)
Артикул: int5303
Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве.
Преимущества
1. Станина сварена из высокопрочной конструкционной стали, что обеспечивает высокую прочность и стабильность при работе станка даже на максимальной скорости подачи. Поверхность обработана антикоррозийным покрытием и высокотемпературным лаком для запекания, что позволяет сохранить лаковое покрытие на период всего срока службы станка.
2. Клеевой узел 1: Двухцветная клеевая ванна PUR без необходимости очистки + двухцветная PUR-станция.
3. Клеевой узел 2: Верхняя клеевая ванна с узлом предварительного расплава клея с функцией автоматической загрузки гранул.
Особенности конструкции
 |

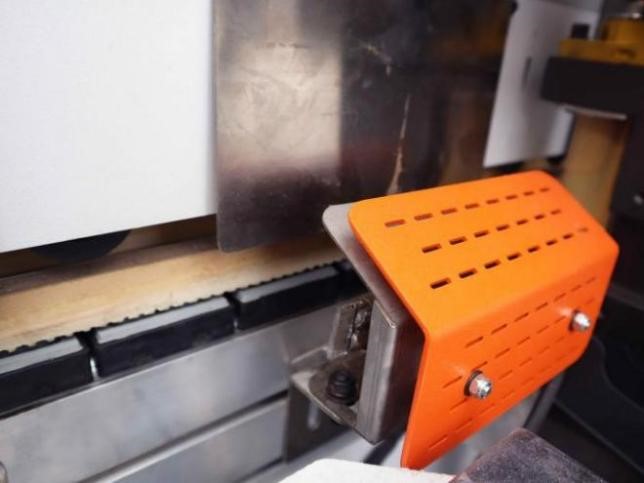

Ленточный прижимБолее стабильная подача и отсутствие следов на деликатных заготовках |
 |

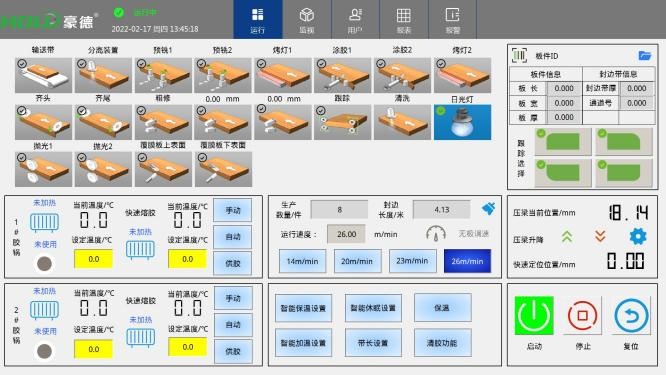

Интеллектуальная система управления① Функция автоматической смены ленты путем сканирования кода (опция); ② Интеллектуальный нагрев (интеллектуальный нагрев в соответствии с установленным временем при включении машины); ③ Интеллектуальное сохранение тепла (автоматическое сохранение тепла при отсутствии пластины в соответствии с установленным временем); ④ Интеллектуальный спящий режим (время может быть настроено, машина переходит в спящий режим, когда не используется, снижая потребление энергии); ⑤ Индикация положения заготовки; ⑥ Быстрое позиционирование пучка давления; ⑦ Запись неисправностей; ⑧ Записи эксплуатационных операций (время работы оборудования, эффективное время работы); ⑨ Производственные отчеты; ⑩ Функция подсчета штук; ⑪ Функция стыковки ERP/MES может быть разработана в соответствии с требованиями заказчика. Передача данных в режиме реального времени, понимание состояния оборудования в режиме реального времени и производственные отчеты доступны одним щелчком мыши. |
 |
Узел подачи разделительной жидкостиПредотвращает налипание клея на верхнюю и нижнюю пласть детали. |
 |

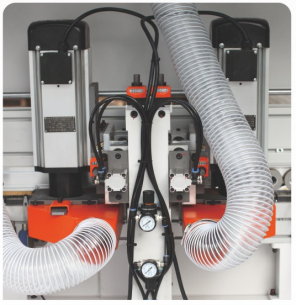

Узел прифуговкиОснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки. Предварительное фрезерование убирает «ступеньку» от подрезной пилы, сколы и формирует ровную поверхность. Узел укомплектован 2-мя алмазными фрезами Ø125 мм. и высотой 40 мм. |
 |
Инфракрасная лампа нагреваПредварительный нагрев торца заготовки для качественной приклейки кромки. Это позволяет клею лучше растечься под кромкой, и сделать видимый шов тоньше, и аккуратнее. |
 |
Клеевой узел 1Двухцветная клеевая ванна PUR без необходимости очистки + двухцветная PUR-станция. Очень удобно при работе с двумя разными цветами клея. |
 |
Клеевой узел 2Верхняя клеевая ванна + узел предварительного расплава. Значительно облегчает процесс обслуживания, очистки. Позволяет быстро перестраиваться между клеями разного цвета и типа. Позволяет использовать PUR клей. Узел предварительного расплава обладает функцией автоматической загрузки гранул клея. |
 |

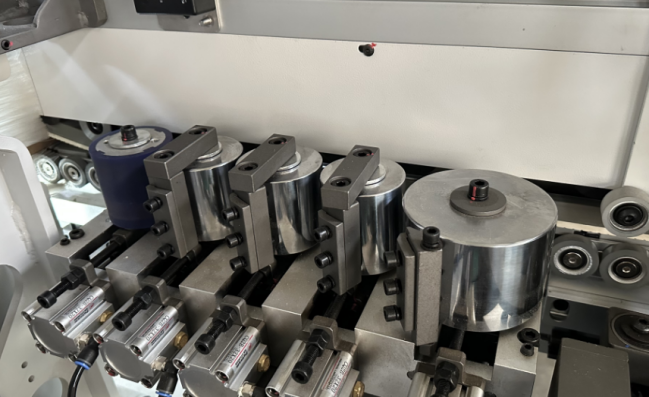

Пресс группаПресс группа состоит из 5 роликов. Первый ролик моторизированный, все остальные допрессовочные. 2 и 3 ролик конические, сосредоточены на нижнем и верхнем участках детали, 4 ролик цилиндрический, 5 ролик силиконовый. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. На всех роликах установлены специальные скребки для удаления остатков клея. |
 |

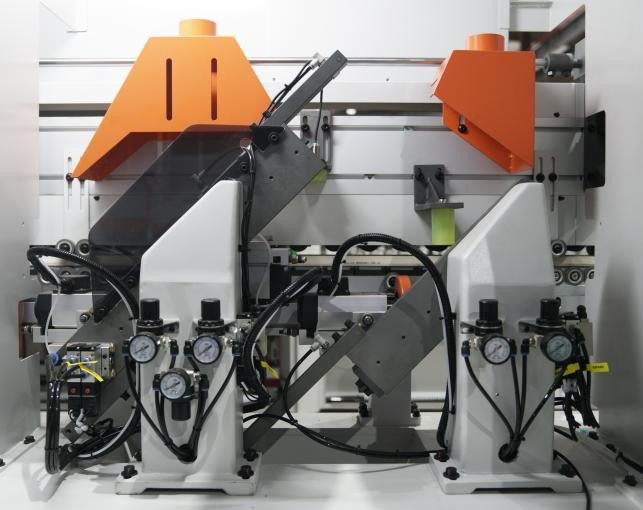

Узел торцевой обрезкиОснащен тремя высокочастотными электродвигателями. Перемещение пильных узлов осуществляется по специальным направляющим, высокая точность и эффективность даже при максимальной скорости подачи заготовки. |
 |
Черновой узел снятия свесовБыстро и аккуратно удаляет свесы кромочного материала на верхней и нижней сторонах. Деталь отслеживается с помощью больших круглых копиров, установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки. |
|
Чистовой узел снятия свесовОбеспечивает финишное фрезерование для получения радиусного профиля. Деталь отслеживается с помощью больших круглых копиров, установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки. |
 |
Четырехмоторный узел скругления углов (ROUND)Позволяет автоматически без остановки заготовки скруглять углы пластиковых кромок у прямых или профильных деталей. Используя 4 мотора с системой копирования направленной резки, более точная и стабильная работа даже на больших скоростях |
 |
Два узла кромочной циклиУдаляет следы, оставленные фрезой для снятия свесов, делает края гладкими и ровными, придает кромке радиусную форму. |
 |
Механизм разрыва стружки + гибкий плоский скребок + устройство подачи очистительной жидкостиУстройство для разрыва кромочной стружки: решает проблему, связанную с тем, что кромочная стружка влияет на нормальную работу плоского скребка, или непосредственно наматывается на полировочный узел, вызывая проблемы с его работой, такие как застрявание, перегрев и выход из строя двигателя. Гибкий плоский скребок: удаляет излишки клея на поверхности заготовки. Устройство для очистки: разбавляет остатки клея для облегчения очистки. |
 |
Пазовальный узелУзел фрезерования паза. Пневматическое включение выключение с центрального пульта управления |
 |
Два узла полировкиУдаляет излишки клея, делает кромочную ленту более гладкой и чистой. |
 |

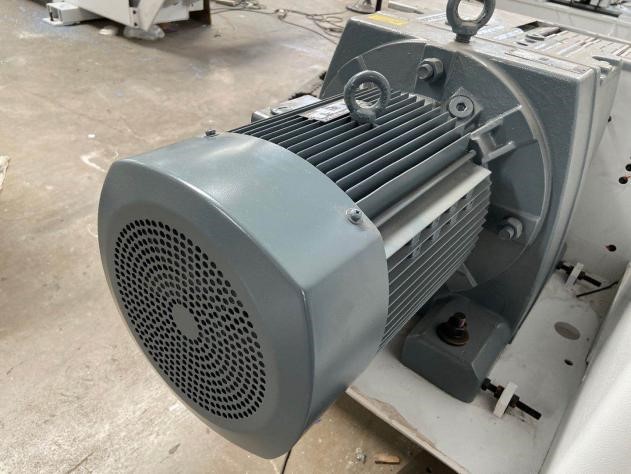

Система подачиТранспортёр приводится в движение редукционным двигателем мощностью 7,5 кВт. |
 |
Двухрядный выдвижной суппорт с прорезиненными роликамиРасположен параллельно подающему транспортеру. Он обеспечивает надежную поддержку деталей по всей длине конвейера. |
Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве.
Технические характеристики
Скорость подачи, м/мин. 18-23-26 Толщина заготовки, мм. 10-60 Минимальная ширина заготовки, мм. 50 Минимальная длина заготовки, мм. 120 Минимальный размер заготовки, мм. 120x50 Толщина кромочного материала, мм. 0,4 - 3 Пневматическая перенастройка на 2 толщины кромки Да Подъем/опускание прижимной балки Электрический Рабочее давление, МПа. 0.6 Общая мощность, кВт. 33 Питание 380В / 50Гц Габариты, мм. 10450х1000х1800 Вес, кг. 4000
