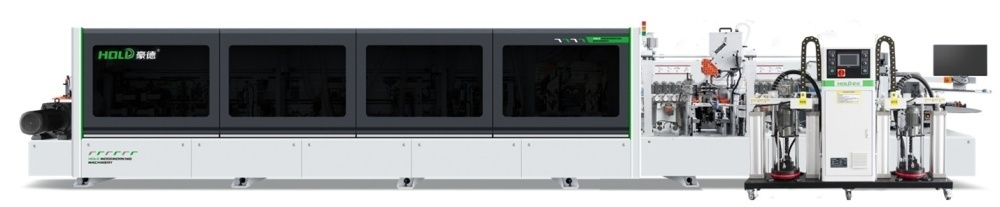

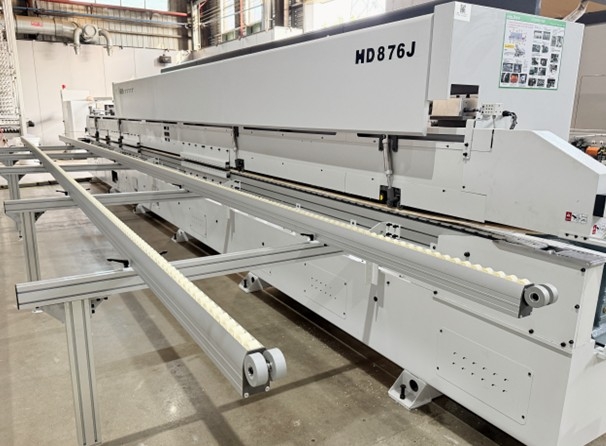

Кромкооблицовочный автоматический станок HOLD HD876J
(голосов 763)
Артикул: int5756
Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве
Преимущества
- Станина сварена из высокопрочной конструкционной стали, что обеспечивает высокую прочность и стабильность при работе станка даже на максимальной скорости подачи. Поверхность обработана антикоррозийным покрытием и высокотемпературным лаком для запекания, что позволяет сохранить лаковое покрытие на период всего срока службы станка.
- Клеевой узел 1: Двухцветная клеевая ванна PUR без необходимости очистки + двухцветная PUR-станция.
- Клеевой узел 2: Верхняя клеевая ванна с узлом предварительного расплава клея с функцией автоматической загрузки гранул.
Особенности конструкции
 |
Усиленная прижимная балкаОбеспечивает надежный прижим заготовок на высоких скоростях |
 |
Ленточный прижимБолее стабильная подача и отсутствие следов на деликатных заготовках |
 |
Интеллектуальная система управления |
 |

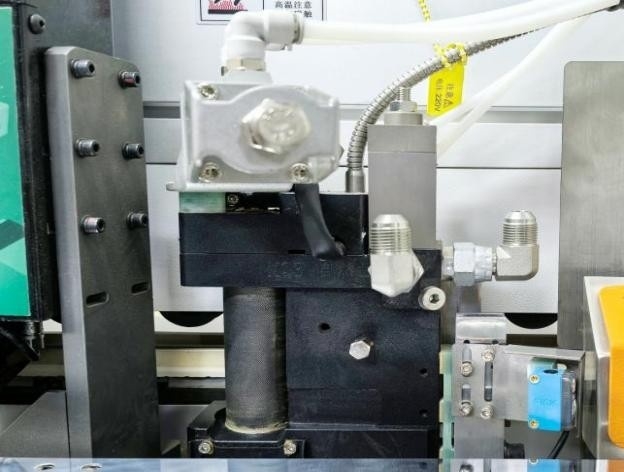

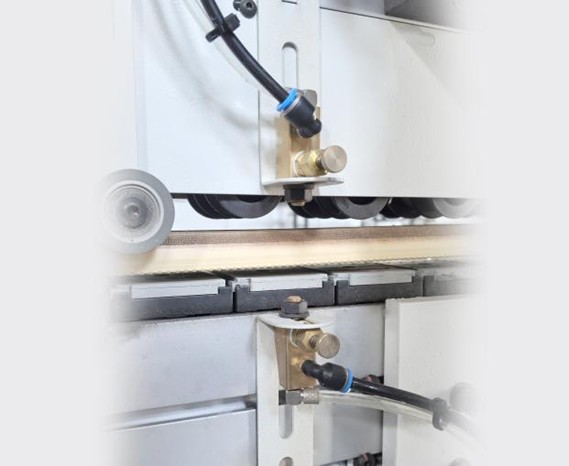

Узел подачи разделительной жидкостиПредотвращает налипание клея на верхнюю и нижнюю поверхность детали. |
 |
Автоматическое устройство бокового прижима для узких деталейАвтоматическое устройство бокового прижима для узких деталей |
 |
Узел прифуговкиОснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки. Предварительное фрезерование убирает «ступеньку» от подрезной пилы, сколы и формирует ровную поверхность. Узел укомплектован 2-мя алмазными фрезами Ø125 мм. и высотой 40 мм. |
 |

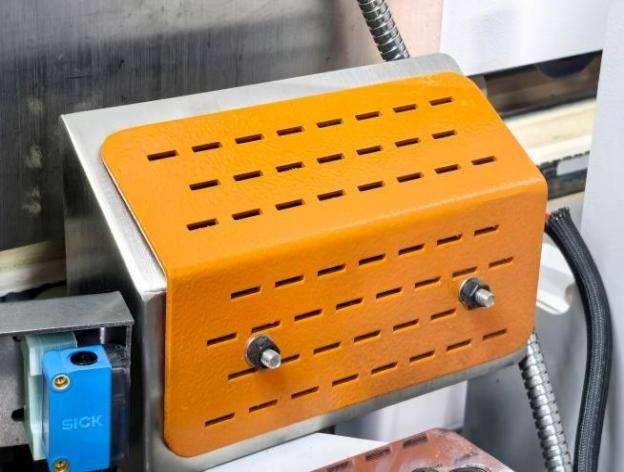

Инфракрасная лампа нагреваПредварительный нагрев торца заготовки для качественной приклейки кромки. Это позволяет клею лучше растечься под кромкой, и сделать видимый шов тоньше, и аккуратнее. |
 |
Клеевой узел 1Двухцветная клеевая ванна PUR без необходимости очистки Очень удобно при работе с двумя разными цветами клея. |
 |

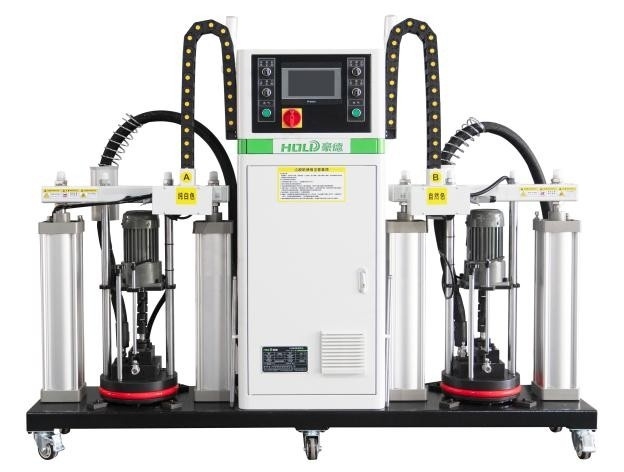

Клеевая плавильная PUR станция на 2 цветаПодходит для гильз в 20 кг |
 |
Клеевой узел 2Верхняя клеевая ванна + узел предварительного расплава. Значительно облегчает процесс обслуживания, очистки. Позволяет быстро перестраиваться между клеями разного цвета и типа. Позволяет использовать PUR клей. Узел предварительного расплава обладает функцией автоматической загрузки гранул клея. |
 |

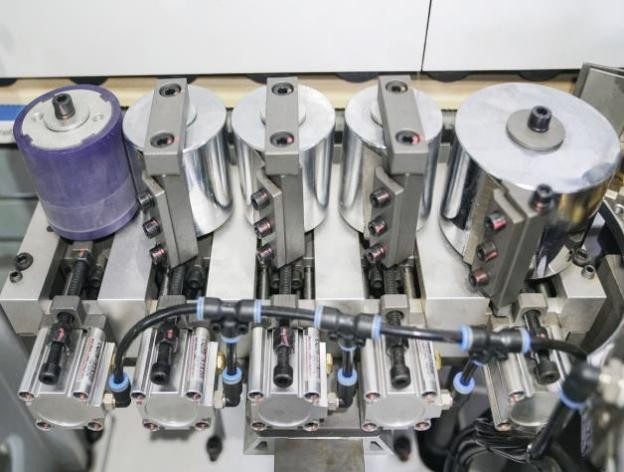

Прижимная пресс группаПресс группа состоит из 5 роликов. Первый ролик моторизированный, все остальные допрессовочные. 2 и 3 ролик конические, сосредоточены на нижнем и верхнем участках детали, 4 ролик цилиндрический, 5 ролик силиконовый. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. На всех роликах установлены специальные скребки для удаления остатков клея. |
 |

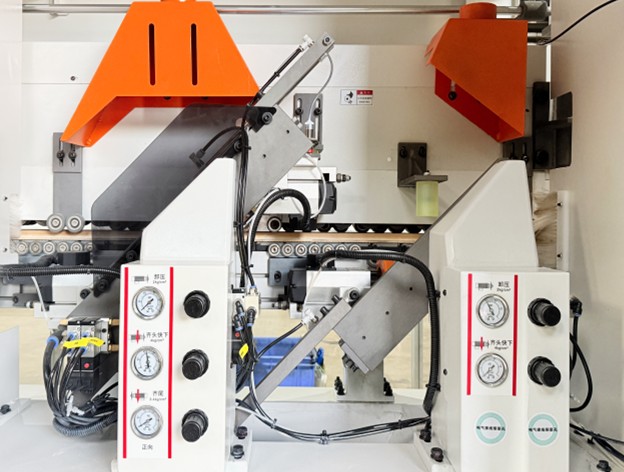

Узел торцевой обрезкиОснащен тремя высокочастотными электродвигателями. Перемещение пильных узлов осуществляется по призматическим направляющим, высокая точность и эффективность даже при максимальной скорости подачи заготовки. |
 |

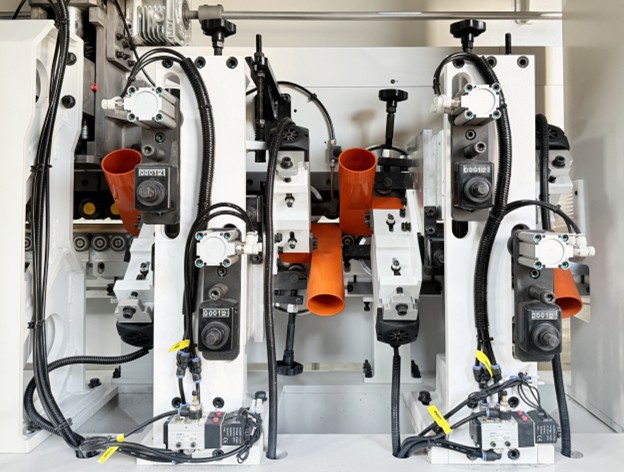

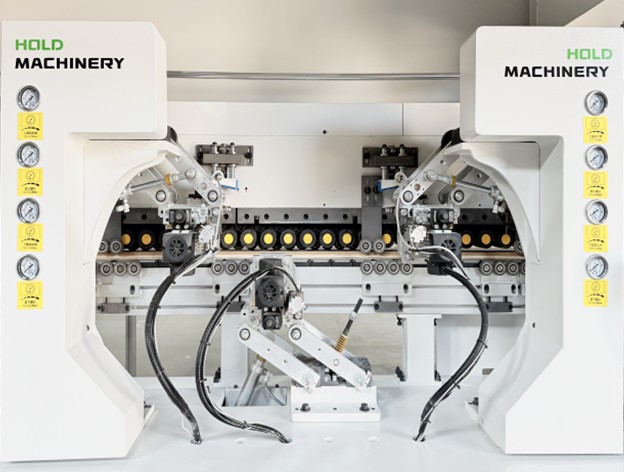

Фрезерный узел для узких заготовок + Чистовой фрезерный узелОснащен расширенной стальной направляющей и цифровым счетчиками для контроля толщины кромочной ленты. Обрезает излишки кромочной ленты, выступающие выше и ниже древесной панели, формируя скругленный угол (R-образный) |
 |

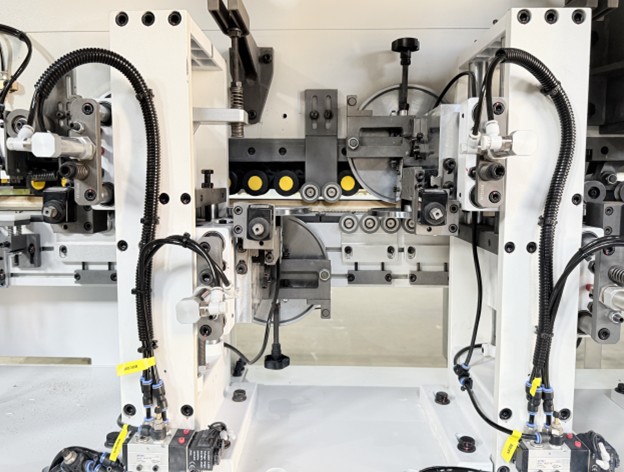

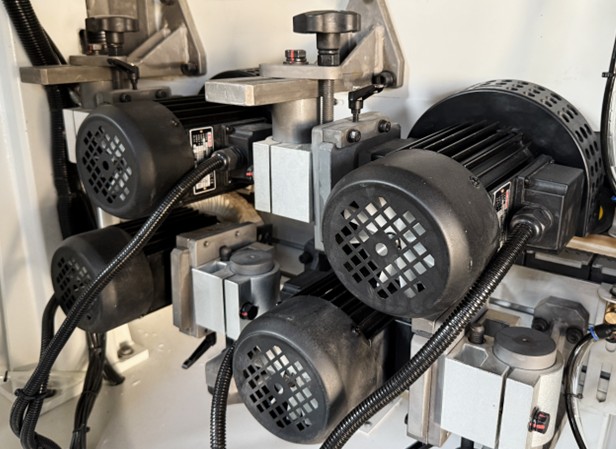

Четырехмоторный узел скругления углов (ROUND)Применяется для скругления углов заготовок, что обеспечивает гладкие и эстетически привлекательные углы на панели. Использование 4 моторов позволяет производить обработку деталей на максимальной скорости. |
 |

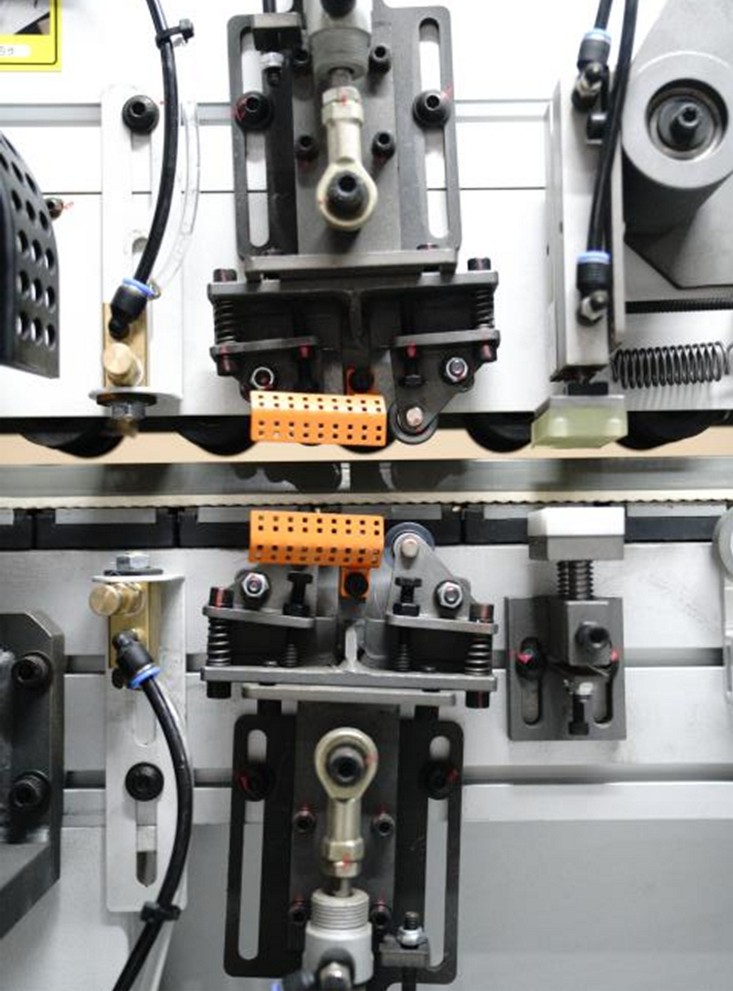

Два узла кромочной циклиУдаляет следы, оставленные фрезой для снятия свесов, делает края гладкими и ровными, придает кромке радиусную форму. |
 |
Механизм разрыва стружкиМеханизм разрыва стружки + гибкий плоский скребок + устройство подачи очистительной жидкости Устройство для разрыва кромочной стружки: решает проблему, связанную с тем, что кромочная стружка влияет на нормальную работу плоского скребка, или непосредственно наматывается на полировочный узел, вызывая проблемы с его работой, такие как застревание, перегрев и выход из строя двигателя. Гибкий плоский скребок: Удаляет излишки клея на поверхности заготовки. Устройство для очистки: Разбавляет остатки клея для облегчения очистки. |
 |
Два узла полировкиУдаляет излишки клея, делает кромочную ленту более гладкой и чистой. |
 |

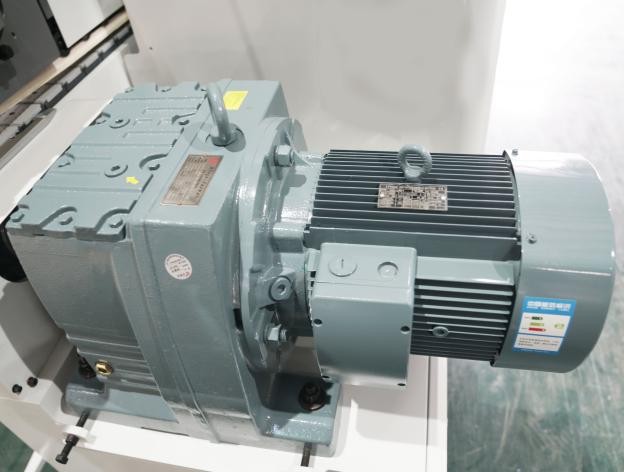

Система подачиТранспортёр приводится в движение редукционным двигателем мощностью 7,5 кВт. |
 |

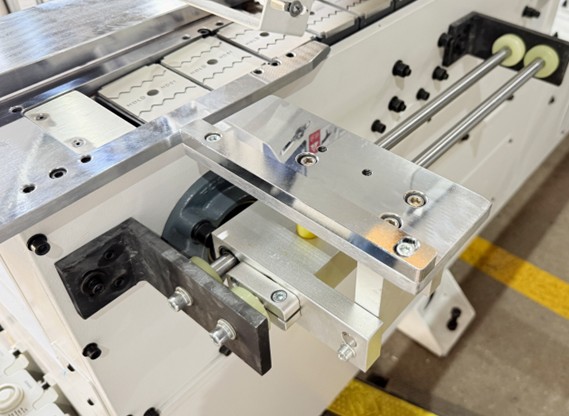

Двухрядный выдвижной суппорт с прорезиненными роликамиРасположен параллельно подающему транспортеру. Он обеспечивает надежную поддержку деталей по всей длине конвейера. |
Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве
Технические характеристики
| Скорость подачи, м/мин. | 14-21-24 |
| Скорость подачи для узких заготовок, м/мин. | 21 |
| Толщина заготовки, мм. | 9-60 |
| Минимальная ширина заготовки, мм. | 40 |
| Минимальная длина заготовки, мм. | 120 |
| Мин. размер заготовки с облицовкой с 4-х сторон | 300х40 |
| Толщина кромочного материала, мм. | 0,4 - 3 |
| Подъем/опускание прижимной балки | Электрический с пульта |
| Рабочее давление, мпа. | 0.6 |
| Общая мощность, квт. | 29,5 |
| Питание | 380В / 50Гц |
| Габариты, мм. | 10450х1000х1800 |
| Вес, кг. | 5500 |
