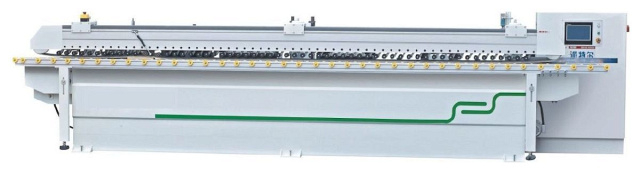

Кромкошлифовальные станки проходного типа EcoWood серии XSDLW X2D2L2S2W2 SERVO
(голосов 763)
Артикул: 9963064x2d2l2s2w2_servo
Станок предназначен для шлифования в автоматическом проходном режиме прямых и профильных кромок мебельных фасадов, и других мебельных деталей. Шлифование осуществляется на изделиях из МДФ, заготовках из массива древесины, шпонированных деталях, по грунту и по нанесенному ЛКМ (промежуточное шлифование).
ОБЛАСТЬ ПРИМЕНЕНИЯ EcoWood
Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады.
Получаемые изделия
СХЕМА ОБРАБОТКИ EcoWood
 |
X1S2D2L2W2 |
 |
X1S2D2L2W2 SERVO |
 |
X2S2D2L2W2 |
 |
X2S2D2L2W2 SERVO |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ EcoWood
 |

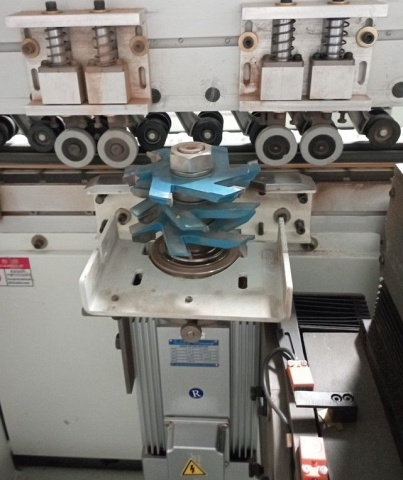

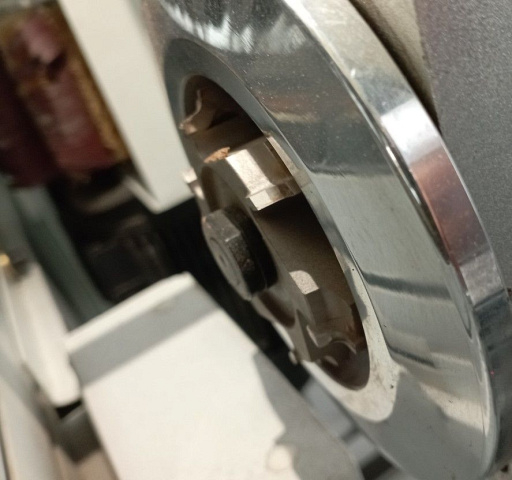

Фрезерный узел «X» Предназначен для фрезерования профилей кромок мебельных деталей и фасадов. Настройка фрез и их позиционирование осуществляются в ручную по удобным счетчикам. На фрезерный шпиндель можно установить до 3-х групп фрез. *Опционально можно установить серво двигатели на фрезерные узлы, позиционирование будет осуществляться с панели PLC. *Фрезы находятся в защитных кожухах, на фото кожухи сняты. |
 |

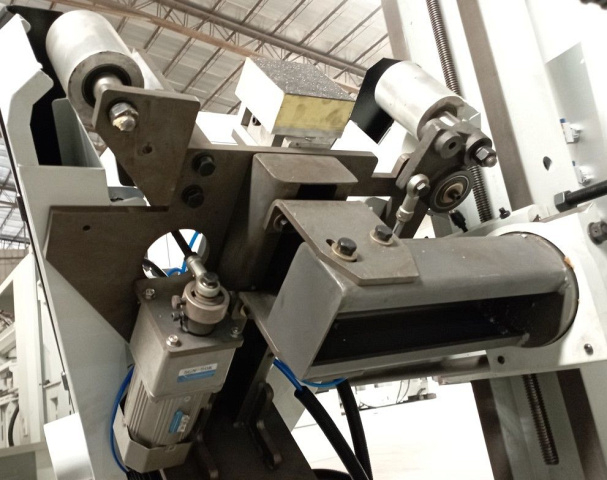

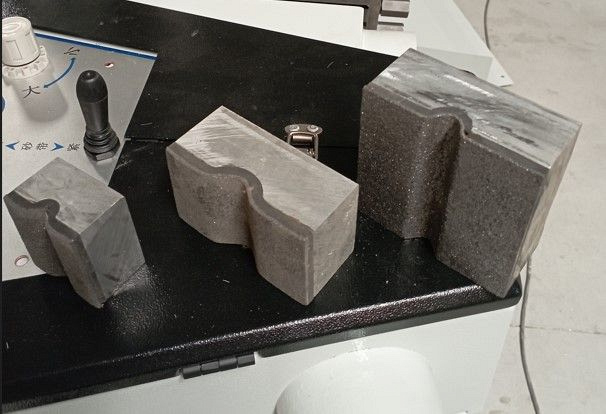

Ленточный узел с пневматическим утюжком «S» Шлифовальный узел с пневматическим утюжком служит для выравнивания поверхности кромки и устранения дефектов механической обработки (волна, ступенька) подготовив ее для качественного нанесения ЛКМ. Сила прижатия утюжка, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов при входе заготовки в зону работы узла. Автоматическая осцилляция предотвращает смещение ленты и повышает качество шлифования, а интеллектуальное движение прижимного утюжка предотвращает захват и блокировку шлиф ленты в станке. Скорость шлиф ленты регулируется инвертором в диапазоне от 5 до 25 м/мин. Это обеспечивает гибкость настроек и позволяет шлифовать массив, шпонированные изделия, МДФ, грунты, лаки, гипс и другие материалы. Максимальная ширина шлифования 80 мм (опция 130 мм). Длина шлифовальной ленты 1980 мм Узел имеет возможность наклона +/- 45° Под заказ утюжек может быть профильным с графитовым покрытием для шлифования сложных профильных деталей. |
 |

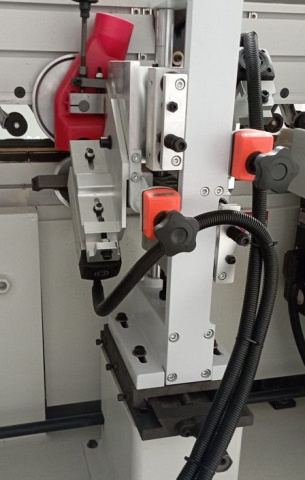

Продольный фрезерный узел «D» Применяется для формирования радиуса на продольной части заготовки (R3 и ниже). Состоит из двух высокоскоростных двигателей. 1й двигатель фрезерует продольно верхнюю часть кромки. 2й двигатель фрезерует продольно нижнюю часть кромки. |
 |

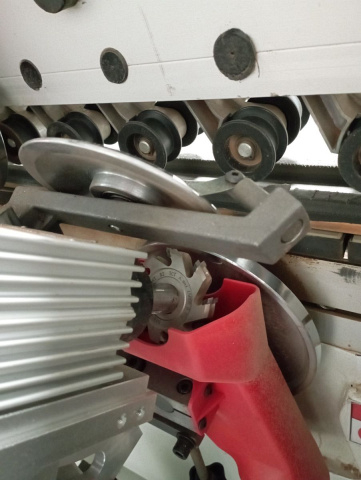

Торцевой фрезерный узел «L» Применяется для формирования радиуса на торце заготовки (R3 и ниже). Состоит из 2х высокоскоростных двигателей имеющих антискольную функцию: 1й двигатель фрезерует заготовку сверху вниз до середины. 2й двигатель фрезерует оставшуюся часть снизу вверх. Такая компоновка позволяет избежать сколов как снизу так и сверху. |
 |

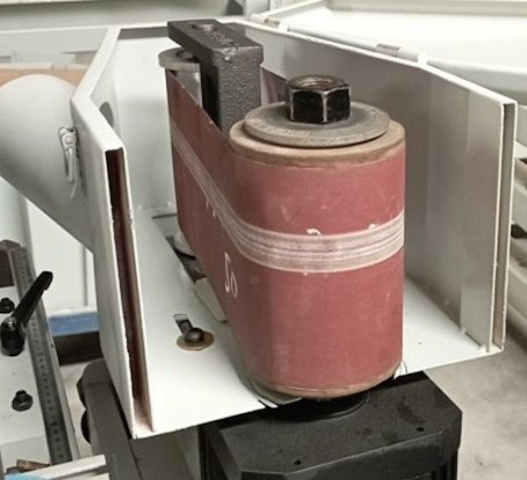

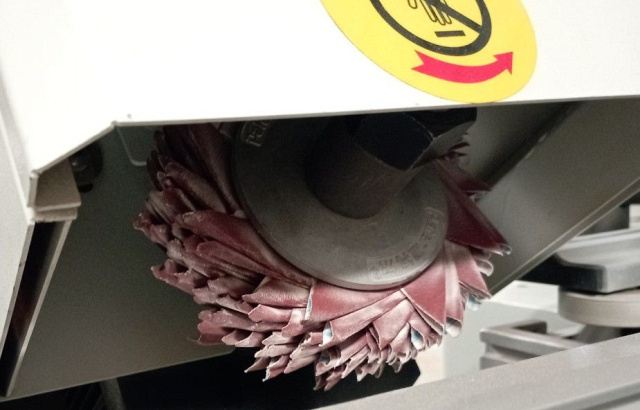

Универсальный шлифовальный узел «W» Шлифовальные узлы с гибкими настройками и возможностью наклона +/- 45°. На узлы могут быть установлены различные виды шлифовального инструмента в зависимости от задачи (узел при этом не меняется): |
 |
Обдув шлифовальной ленты на узле с пневматическим утюжком Обеспечивает очистку ленты и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс ленты сокращает затраты на абразив и повышает производительность станка. |
 |
Подающий транспортер Прижим заготовки осуществляется ремнем по всей длине транспортера, что исключает смещение заготовки благодаря большому пятну контакта ремня с поверхностью изделия (в отличии от станков с прижимом роликами). Звенья транспортера обрезиненные. Скорости подачи 5 - 25 м/мин (инвертор) – задается с панели управления. |
 |
Пылезащищенный электрошкаф PLC панель управления и электрический шкаф на отдельной стойке в пылезащищенном корпусе. Электрокомпоненты ведущих мировых производителей. |
 |
Панель управления Удобное управление с PLC контроллера. На одном дисплее устанавливаются все параметры обработки: |
 |
Осцилляция шлифовальной ленты на узле с пневматическим утюжком Значительно повышает качество обработки. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь по заготовке. |
 |
Пневматическое натяжение шлифовальной ленты Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение/ослабление лент быстро осуществляется поворотом переключателя, что минимизирует время на замену лент и увеличивает производительность станка |
 |
Манометры натяжения шлифовальной ленты и силы прижима утюжка Независимая настройка натяжения шлифовальной ленты и силы прижима утюжка, позволяет подобрать оптимальные параметры для качественного шлифования, различных материалов: |
 |
Наклон шлифовальных узлов Все шлифовальные узлы с гибкими настройками и возможностью наклона +/- 45°. Позволяют настроить станок под качественную шлифовку сложных профилей кромки. |
КОМПЛЕКТАЦИЯ EcoWood
Дополнительная
 |
Шлифовальные ленты На бумажной или тканевой основе. Подбираются в соответствии с задачей заказчика. Отличаются высоким качеством обработки и увеличенным ресурсом. |
 |
Винтовой компрессор TRIUMPH DELTA 20/8 C Компания TRIUMPH – немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры. |
 |
Фильтр рукавный ECOWOOD FPC 10000 Компактный рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли, опилок и стружки в центральных системах аспирации. Фильтр устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах. |
Технические характеристики EcoWood
| Характеристика | Значение |
|---|---|
| Заготовка, материал | Кромка фасадов |
| Ширина обработки, мм | 80 - 2400 |
| Высота обработки, мм | 5 - 70 |
| Скорость подачи заготовки, м/мин | 5 - 20 |
| Мощность двигателя подачи, кВт | 3,7 |
| Мощность двигателя подъема прижимной балки, кВт | 0,5 |
| Рабочее давление, Бар | 0,6 - 0,8 |
| Общая установленная мощность, кВт | 24,5 |
| Торцевой фрезерный узел мощность, кВт | 0,75 х 2 |
| Продольный фрезерный узел мощность, кВт | 0,75 х 2 |
| Электроподключение, В / Гц | 380 / 50 |
| Количество фрез, шт. | 2 |
| Мощность, кВт | 5,5 x 2 |
| Частота вращения фрез, об/мин | 7500 |
| Размер вала (диаметр х высота), мм | 35 х 100 |
| Количество узлов, шт. | 2 |
| Мощность, кВт | 2,2 x 2 |
| Скорость шлифовальной ленты (инвертор), м/с | 300 - 1440 |
| Размер шлифовальной ленты, мм | 1980 x 80 |
| Осцилляция шлифовальной ленты, мм | есть |
| Угол наклона, ° | ± 45 |
| Количество фрез, шт | 2 |
| Мощность, кВт | 0,75 x 2 |
| Частота вращения фрез, об/мин | 12 000 |
| Способ настройки | Вручную |
| Размер вала (диаметр х высота), мм | 16 х 20 |
| Количество фрез, шт | 2 |
| Мощность, кВт | 0,75 x 2 |
| Частота вращения фрез, об/мин | 12 000 |
| Способ настройки | Вручную |
| Размер вала (диаметр х высота), мм | 16 х 20 |
| Количество узлов, шт. | 2 |
| Мощность, кВт | 1,5 x 2 |
| Размер вала (диаметр x высота), мм | 25,4 x 100 |
| Частота вращения (инвертор), об/мин | 300 - 1900 |
| Макс. наружный диаметр инструмента, мм | 200 |
| Автоматическая компенсация износа шлифовальных кругов | есть (0,04 мм за 1 раз) |
| Угол наклона, ° | ± 45 |
| Длина, мм | 7600 |
| Ширина, мм | 1250 |
| Высота, мм | 1550 |
| Вес, кг | 3100 |
.png)
