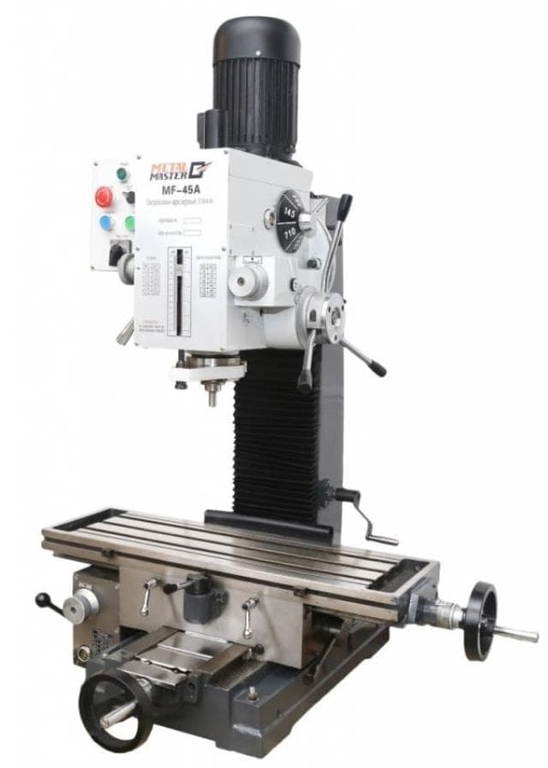

Настольный сверлильно-фрезерный станок Metal Master MF-45A
Артикул: mem2540
Преимущества настольного сверлильно-фрезерного станка Metal Master MF-45A
- Высокая производительность и точность обработки
- Компактный размер и мобильность
- Надежность и долговечность
- Простота в эксплуатации и обслуживании
Особенности и назначение станка
Настольный сверлильно-фрезерный станок Metal Master MF-45A предназначен для выполнения точных сверлильных и фрезерных работ на металлических и других материалах. Благодаря своей компактности и удобству использования, он идеально подходит для малых и средних производств.
Сферы применения
Станок Metal Master MF-45A широко применяется в таких отраслях как машиностроение, автомобильная промышленность, электроника, мебельное производство и другие области, где требуется точная обработка деталей.
Ключевые слова
сверлильно-фрезерный станок, Metal Master, MF-45A, промышленное оборудование, производительность, компактность, надежность, точность, обработка металла
Операции сверления и фрезерования могут выполняться двумя способами:
- В ручном режиме (быстрая подача при сверлении)
- Автоматическая подача (в 6 диапазонах скоростей)
Технические характеристики
| Двигатель | 1,5 кВт 380 В ~50 Гц |
| Макс.диаметр рассверливания в стали, мм | 45 |
| Макс. размер торцевой фрезы, мм | 80 |
| Макс. размер концевой фрезы, мм | 28 |
| Макс. резьба, мм | M12 |
| Ход пиноли, мм | 130 |
| Конус шпинделя | МТ 4 |
| Кол-во скоростей | 6 |
| Расстояние от оси шпинделя до стола, мм | 395 |
| Наклон фрезерной головки | ± 90° |
| Скорости шпинделя, об/мин | 80-1250 6 ступеней |
| Длина стола | 800 |
| Ширина стола, мм | 240 |
| Ход оси х, мм | 450 |
| Ход оси y, мм | 165 |
| Габаритные размеры упаковки: | |
| Длина, мм | 845 |
| Ширина, мм | 910 |
| Высота, мм | 1020 |
| Общий вес, кг | 345 |
Особенности
Максимальный ход пиноли - 130 мм.
Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.
Вертикальный шпиндель снабжен звездчатой рукояткой, с ее помощью возможно переключение на ручной режим (быстрая подача при сверлении) и автоматический (медленной подачи при фрезеровании).
Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки.
Рабочий стол фрезерного станка перемещается вдоль осей X и Y, по направляющим типа «ласточкин хвост». Передвижение стола осуществляется, как в автоматическом, так и в ручном режиме.
Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.
Направление движения стола выбирается простым переключателем. В Положение стола по каждой оси фиксируется стопорными ручками.
Перемещение стола по оси X производится электродвигателем. Требуемая скорость движения задается положением ручек. Таблица соответствия скоростей подачи положению ручек расположена прямо на коробке передач.
В паз рабочего стола устанавливаются передвижные планки, задающие границы его перемещения.
Прочная литая конструкция плотно стоит на поверхности благодаря конструктивным особенностям.
В ЗИП входят комплект инструмента для обслуживания и инструкция.
Конструкция станка предоставляет возможность поворота фрезерной головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.
Автоматическая подача обеспечивает передвижение по трем осям, сокращая время, отведенное на обработку заготовок.
Описание:
Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества:
- Мощный двигатель, рассчитанный на непрерывную работу;
- Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей
- от 80 до 1250 об/мин
- Операции сверления и фрезерования могут выполняться двумя способами:
- В ручном режиме (быстрая подача при сверлении)
- Автоматическая подача (в 6 диапазонах скоростей)
- Большой прецизионный крестовый стол
- Регулируемая прижимная планка на столе
- Наклон фрезерной головки ±45°
- Точное перемещение пиноли шпинделя
- Прочная чугунная стойка
- Быстро регулируемый упор глубины сверления
В стандартную комплектацию станка входят:
- Комплект инструмента для обслуживания.
- Станок в сборке
- Инструкция.
 |
Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола. |
 |
Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ±90°. Угол поворота отображается на линейке. |
 |

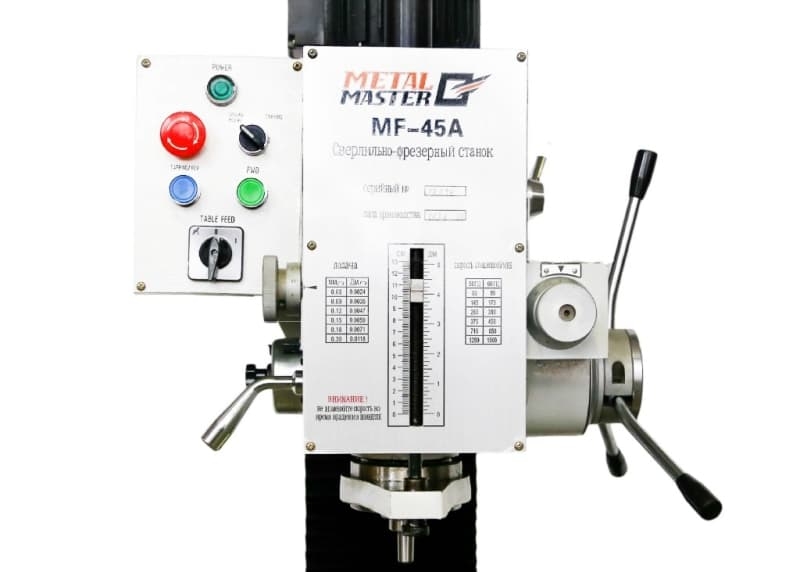

Общий вид фрезерной головы METAL MASTER MF-45A. |
 |

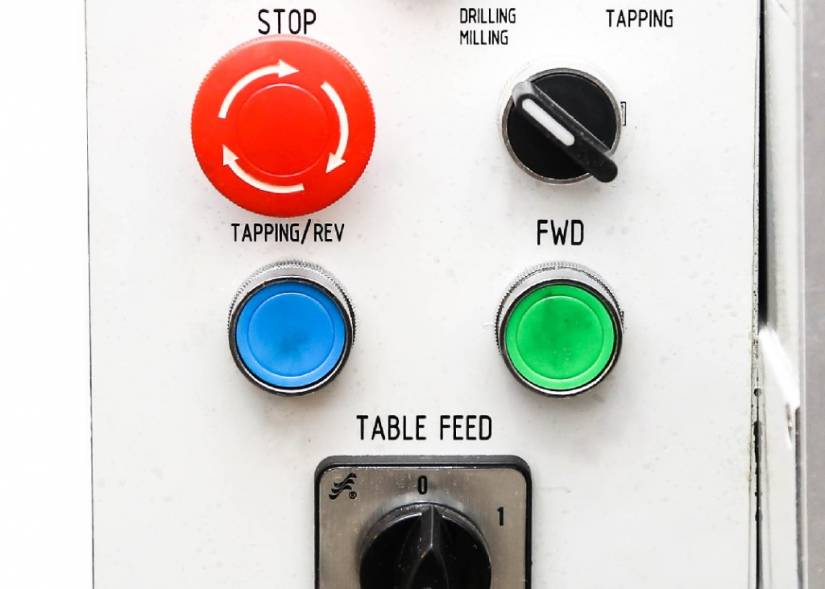

Панель управления фрезерной головкой. |
 |
Все рукоятки оснащены четкими и удобными лимбами. |
 |

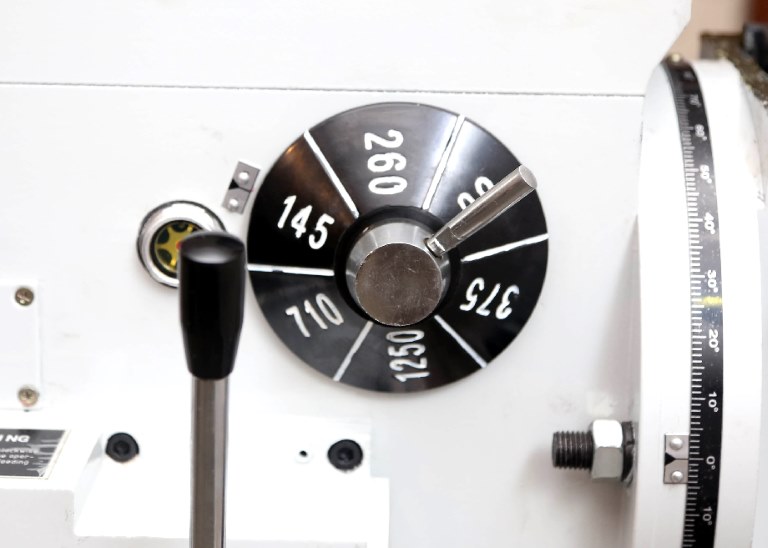

Привод главного двигателя станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин |
 |

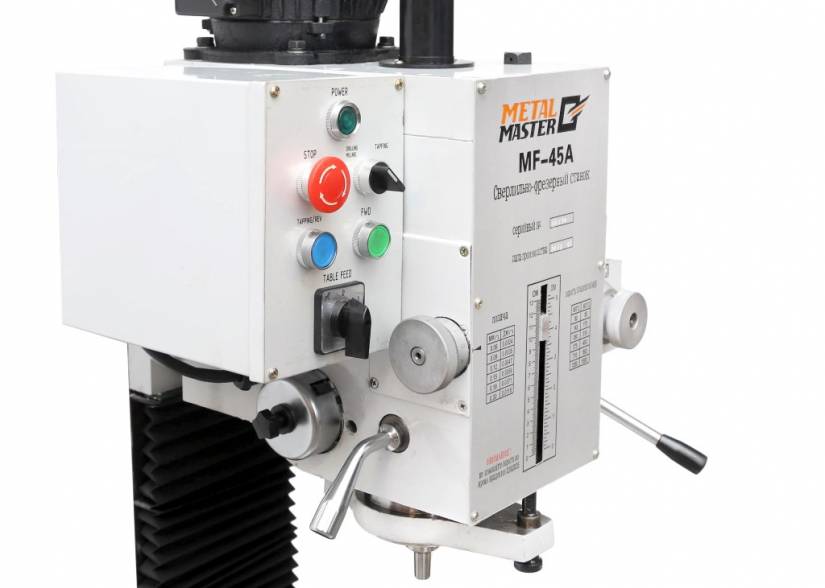

Операции сверления и фрезерования могут выполняться двумя способами:
|
 |

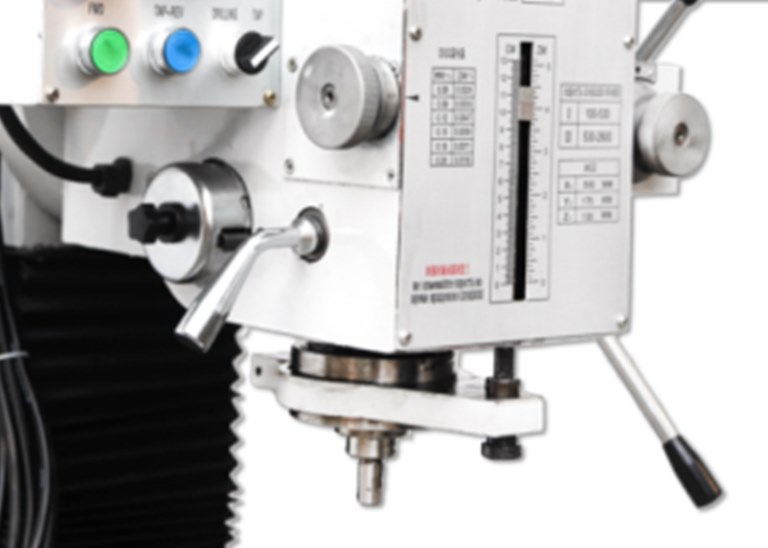

Максимальный ход пиноли - 130 мм. |
 |
Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом. |
 |

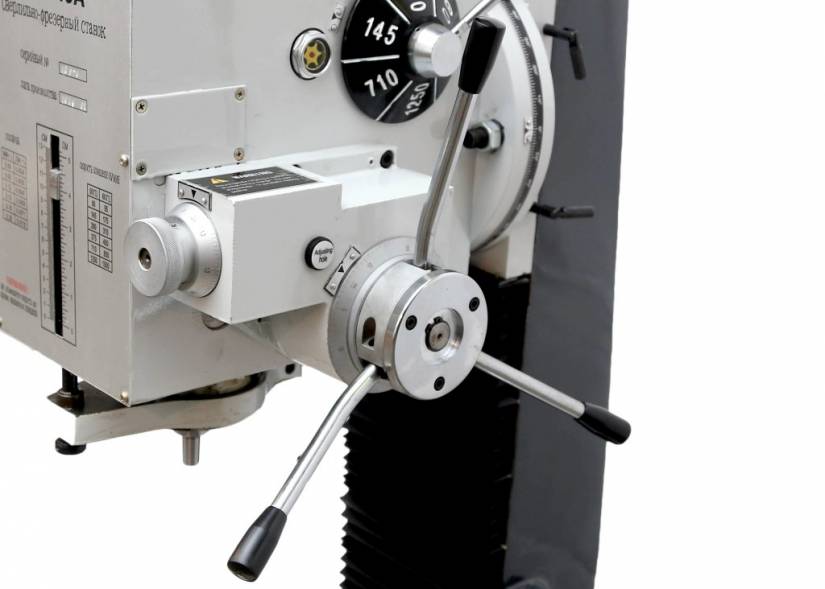

Вертикальный шпиндель снабжен звездчатой рукояткой, с ее помощью возможно переключение на ручной режим (быстрая подача при сверлении) и автоматический (медленной подачи при фрезеровании). |
 |

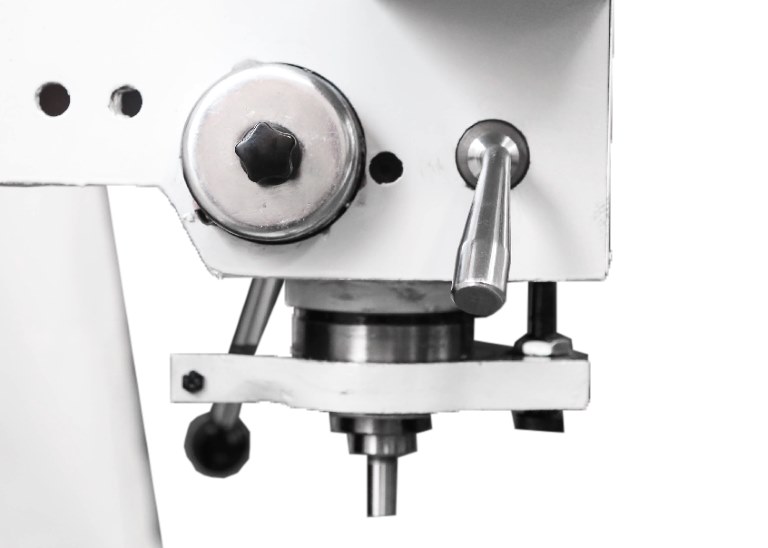

Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки. |
 |

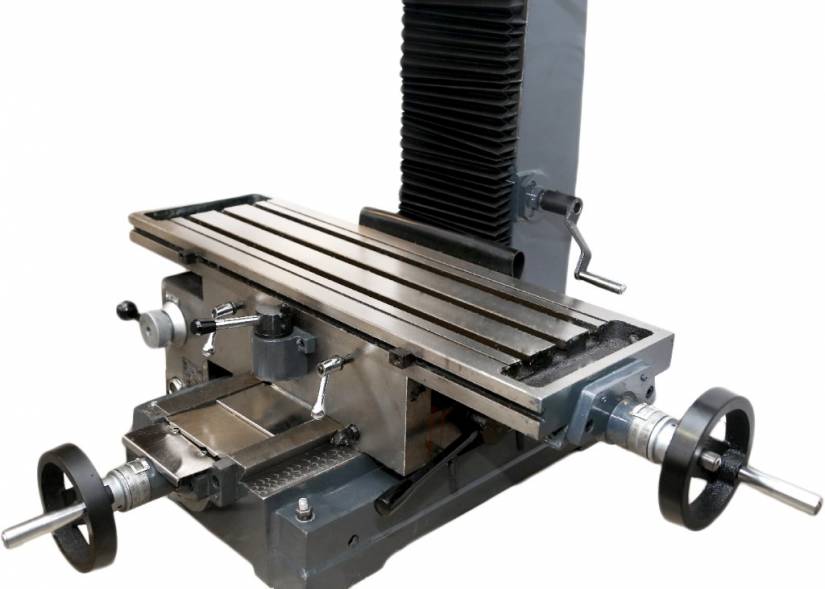

Рабочий стол фрезерного станка перемещается вдоль осей X и Y, по направляющим типа «ласточкин хвост». Передвижение стола осуществляется, как в автоматическом, так и в ручном режиме. |
 |

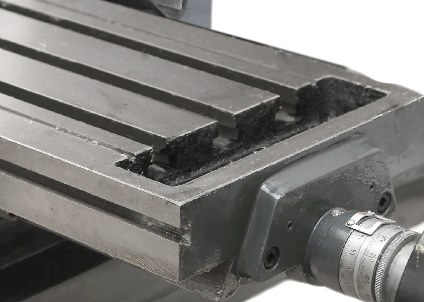

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования. |
 |

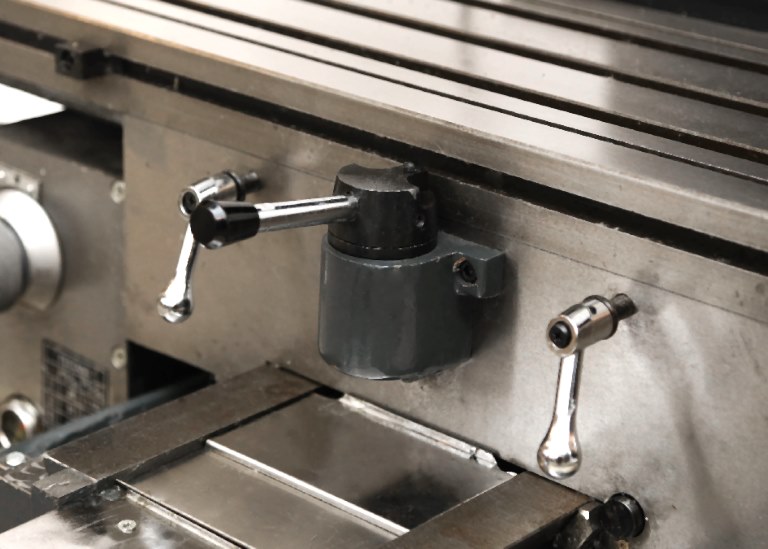

Направление движения стола выбирается простым переключателем. В Положение стола по каждой оси фиксируется стопорными ручками. |
 |

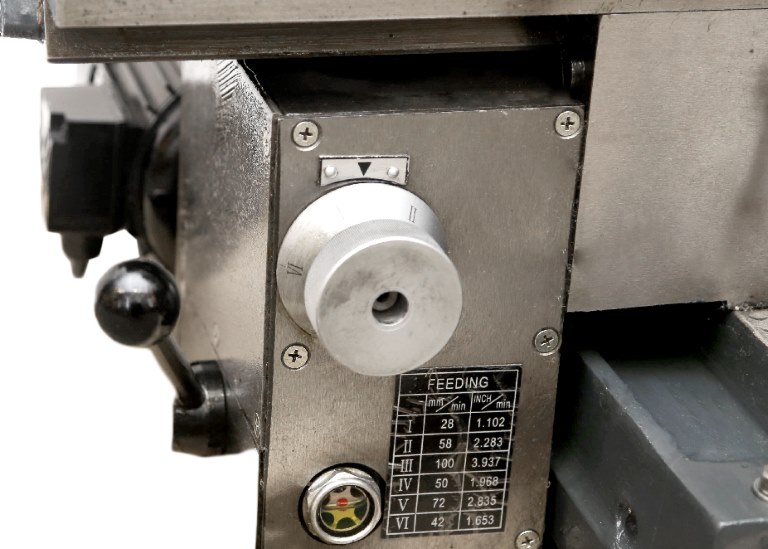

Перемещение стола по оси X производится электродвигателем. Требуемая скорость движения задается положением ручек. Таблица соответствия скоростей подачи положению ручек расположена прямо на коробке передач. |
 |

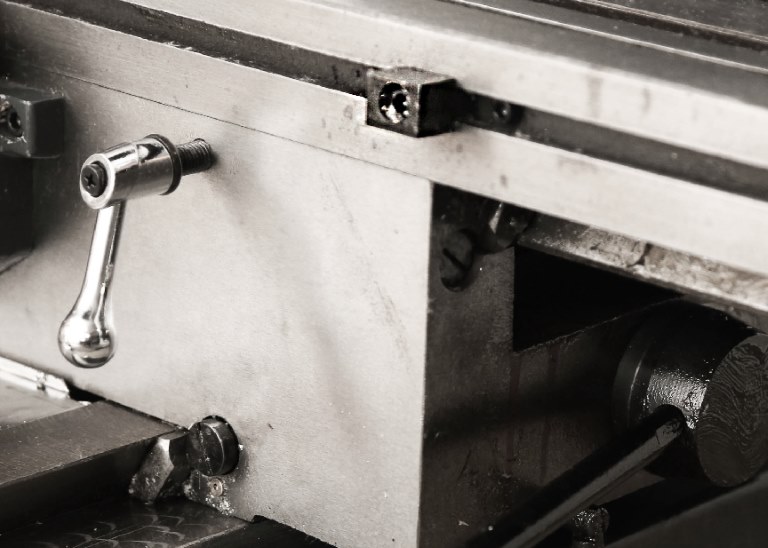

В паз рабочего стола устанавливаются передвижные планки, задающие границы его перемещения. |
 |

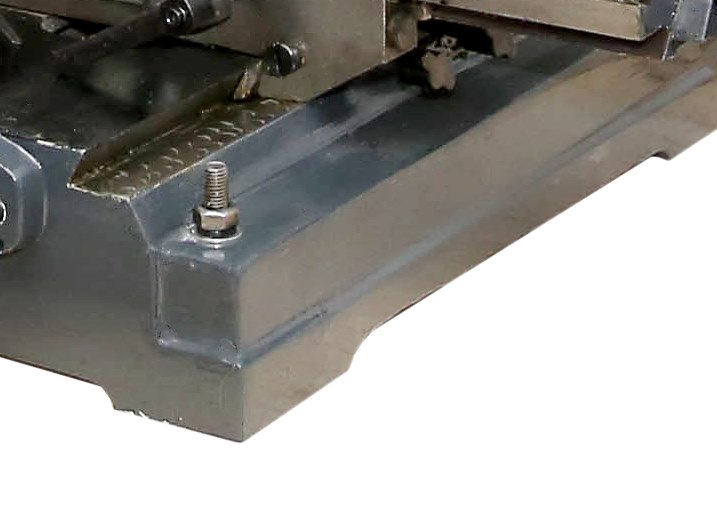

Прочная литая конструкция плотно стоит на поверхности благодаря конструктивным особенностям. |
 |

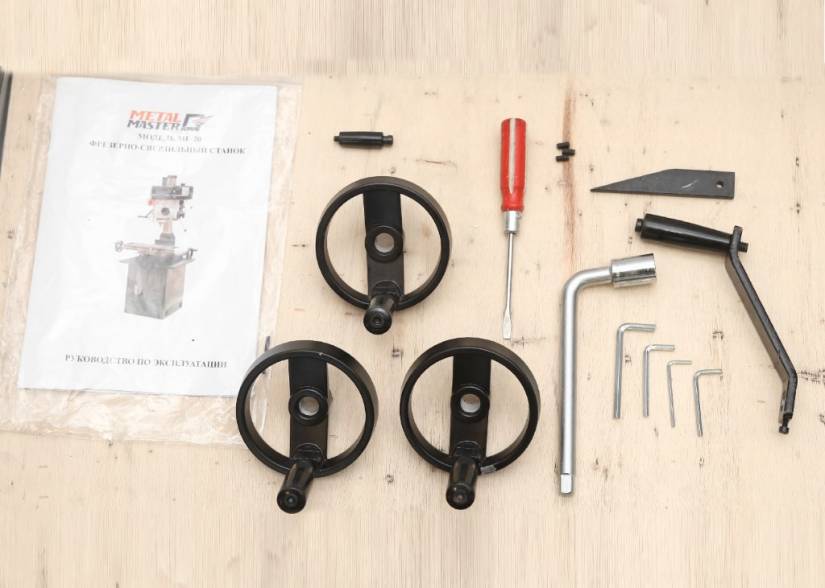

В ЗИП входят комплект инструмента для обслуживания и инструкция. |
.png)
