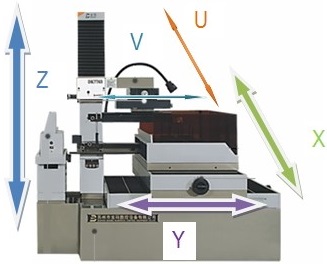

Электроэрозионный проволочно-вырезной станок MetalTec DK 7725М
.png "MetalTec")
Артикул: met9732
Электроэрозионный многопроходной проволочно-вырезной станок MetalTec DK 7725М
Преимущества
- Высокая точность обработки
- Быстрая скорость обработки
- Надежность и долговечность
- Простота использования и настройки
Назначение
Электроэрозионный станок MetalTec DK 7725М предназначен для точной и высокоскоростной обработки металлических деталей различной сложности.
Сферы применения
- Авиационная промышленность
- Автомобильное производство
- Машиностроение
- Электроника
НАЗНАЧЕНИЕ:
Электроэрозионный проволочно-вырезной станок Metaltec DK 7725М предназначен для производства различных типов металлических изделий. Основное преимущество электроэрозионной обработки заключается в том, что ее можно использовать для обработки любого материала, если он является токопроводящим.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Возможно обрабатывать детали из карбида вольфрама или титана, которые трудно обрабатывать традиционными методами резания.
Электроэрозионная обработка позволяет обрабатывать закаленные детали. В то время как другие методы обработки должны быть выполнены до того, как заготовка будет закалена с помощью термообработки, электроэрозионная обработка также может быть применена к закаленному материалу.
Таким образом, можно избежать любой потенциальной деформации в результате термической обработки.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Станок позволяет обрабатывать любые токопроводящие материалы, различной твердости.
- Отсутствует любая стружка.
- Поверхность заготовки не деформируется из-за отсутствия термического и механического влияния.
- Изготовление деталей сложной формы и малых размеров.
- Простота конструктива станка увеличивает его надежность в процесс эксплуатации.
- Проволочный электрод используется многократно, удешевляя процесс производства.
ПРЕИМУЩЕСТВА:
- Высокая мощность генератора импульсов позволяет обрабатывать на высокой скорости.
- Встроенная система ЧПУ – Autocut, на русском языке.
- Усиленная станина для обработки деталей большой массы.
- Металлический защитный экран рабочей зоны.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Технические характеристики
| Модель станка | 7725М |
| Тип | Многопроходной |
| Режущий ток, а | 0,3 ≤ 6 |
| Шероховатость, мкм | до 2,5 |
| Рабочая точность, мм | 0,012 |
| Потребляемая мощность станка, квт | 1,5 - 2 |
| Линейка с цифровым дисплеем, мм | 0,005 |
| Тип направляющих | Линейные |
| Тип привода | Шаговый |
| Способ управления | Разомкнутым контуром |
| Ходовой винт | Прецизионный шариковый |
| Рабочий стол: | |
| Ход рабочего стола, мм | 250 × 320 |
| Размер рабочего стола, мм | 340 × 520 |
| Допустимая нагрузка на стол, кг | 280 |
| Обработка детали: | |
| Макс. высота обрабатываемой детали, мм | 400 |
| Макс. конус обрабатываемой детали | ± 3 ° / 80 мм |
| Эффективность резки, мм2 / мин | ≤ 120 - 150 |
| Проволока: | |
| Диаметр проволоки, мм | 0,12～0,20 |
| Скорость проволоки, м/с | 5,8 - 11,5 |
| Габаритные размеры: | |
| Длина, мм | 1350 |
| Ширина, мм | 1150 |
| Высота, мм | 1450 |
| Вес, кг | 1100 |
 |
УЗЕЛ ПЕРЕМОТКИ ПРОВОЛОКИ Позволяет многократное использование проволоки и обеспечивает ее постоянную подачу в рабочую зону. |
 |

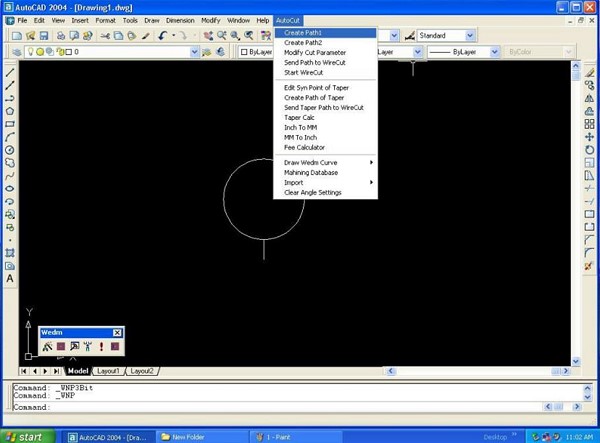

ВСТРОЕННАЯ CAD / CAM СИСТЕМА НА ОСНОВЕ «AUTOCAD» Полностью русифицированная система позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения. |
 |
ЦЕНТРАЛИЗОВАННАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Автоматически смазывает основные узлы станка упрощая тем самым обслуживание оборудования. |
 |
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ Повышают точность при обработке заготовки во время перемещения стола. |
 |
НАСОС ВЫСОКОГО ДАВЛЕНИЯ Необходим при многопроходной обработке для вымывания крошки из зоны резания заготовки и стабильной среды для получения лучшего качества поверхности. |
 |
СИСТЕМА DRO Устройство цифровой индикации позволяют сверхточно отслеживать перемещения рабочего стола по осям, что удобно использовать при позиционировании детали. |
 |
АВТОМАТИЗИРОВАННАЯ ОСЬ Z Электрический привод на подъем по оси Z позволяет поднимать/опускать с кнопки верхнюю консоль при изменении максимальной высоты заготовки. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА НАТЕЖЕНИЯ ПРОВОЛОКИ Данное устройство позволяет компенсировать удлинение проволоки во время работы и держать натяжку в установленных пределах, что позволяет добиваться хороших показателей точности до 12 мкм. |
 |
СТАЦИОНАРНАЯ ЗАЩИТА Экран защищает от разбрызгивания СОЖ, защищающая узлы станка и сохраняющая пространство вокруг станка сухим и чистым. |
 |
РЕЖУЩИЙ ИНСТРУМЕНТ Дополнительная катушка молибденовой проволоки длиной 2000 метров и толщиной 0,18 мм дает возможность подбора расходных материалов без отрыва от работы самого станка. |
 |
СМАЗОЧНО-ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ Увеличивает срок службы инструмента и позволяет дольше сохранять качество реза получаемых изделий. |
