Листогибочный пресс с ЧПУ ESA630S MetalTec HBC 110/2500
.png "MetalTec")
Артикул: met1122
MetalTec HBC 110/2500 Листогибочные гидравлические прессы с ЧПУ ESA630S
Stanko-Market.ru! представляет новинку в мире промышленного оборудования - листогибочные гидравлические прессы MetalTec HBC 110/2500 с ЧПУ ESA630S. Этот инновационный инструмент отличается высокой производительностью, точностью и надежностью в работе.
Преимущества metaltec hbc 110/2500:
- Гибкая система управления ЧПУ ESA630S обеспечивает точность и повторяемость изгибов
- Высокая производительность и скорость работы - до 110 тонн силы и 2500 мм рабочей длины
- Надежная гидравлическая система и прочная конструкция для долговечности и безотказной работы
- Эргономичный дизайн и удобное управление для оператора
Назначение и сферы применения:
MetalTec HBC 110/2500 идеально подходит для производства металлических изделий, деталей и конструкций. Пресс можно использовать в таких отраслях как машиностроение, автомобильная промышленность, строительство и другие области, где требуется высокоточная гибка металла.
Приобретите листогибочную гидравлическую прессу MetalTec HBC 110/2500 с ЧПУ ESA630S от Stanko-Market.ru и улучшите производственные процессы в вашем предприятии!
НАЗНАЧЕНИЕ:
Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия и т.д.
Технические характеристики:
| Модель | HBC 110/2500 |
| Оси | 4+1 |
| Усилие, т | 110 |
| Макс. длина гиба, мм | 2500 |
| Расстояние между колоннами, м | 2050 |
| Глубина зева, мм | 320 |
| Ход пуансона, мм | 200 |
| Высота открытия, мм | 465 |
| Ход заднего упора, мм | 600 |
| Производительность: | |
| Скорость подвода, м/мин | 180 |
| Рабочая скорость, м/мин | 12 |
| Скорость возврата, м/мин | 160 |
| Главный двигатель (siemens): | |
| Мощность, квт | 7,5 |
| Обороты, rpm | 1440 |
| Габаритные размеры: | |
| Длина, мм | 2800 |
| Ширина, мм | 1700 |
| Высота, мм | 2500 |
| Масса, кг | 6000 |

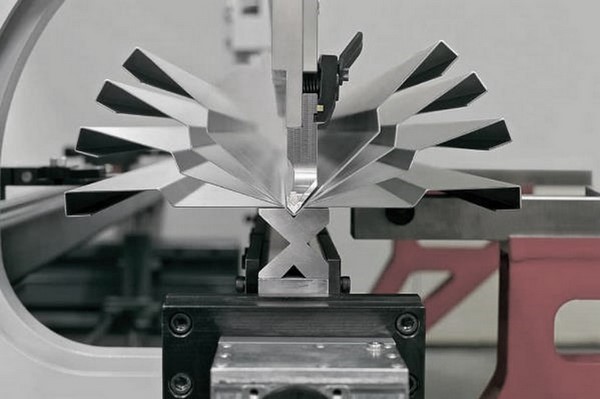

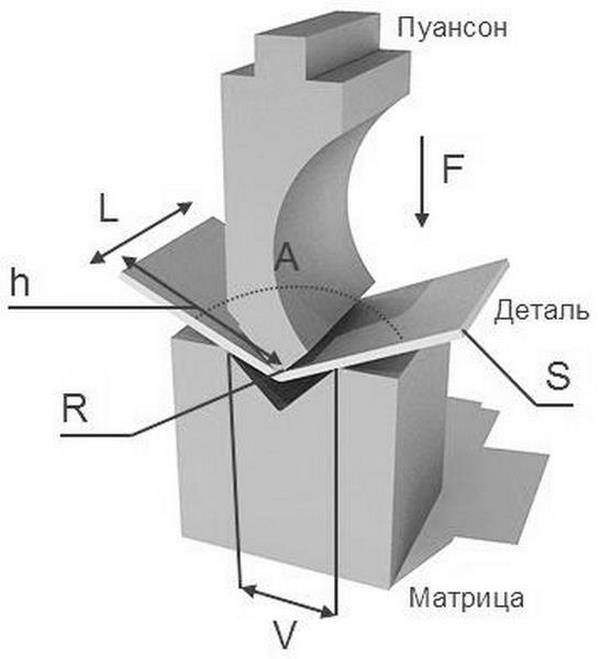

СХЕМА ОБРАБОТКИ:

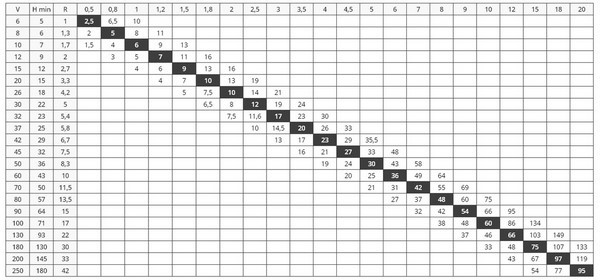

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:
 |
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; F = (1,42 x TS x S2 x L) / 1000 x V |
 |

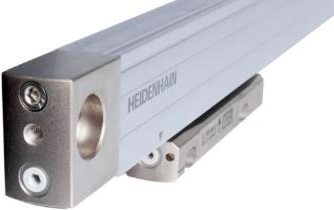

ОПТИЧЕСКИЕ ЛИНЕЙКИ HEIDENHAIN (ГЕРМАНИЯ) PREMIUM Прецизионные оптические линейки HEIDENHAIN (Германия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2). |
 |
ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ С ЧПУ ESA630S (ИТАЛИЯ) Возможность управления 4 осями + ось компенсации прогиба. Одна из мощнейших систем в своем классе. Основной блок терминала оснащен c.p.u. AMD etx-lx800 500 МГц, оперативной памятью 128 Мб. 10" экран управления - Touch Screen, с разрешением 1024 x 600 пикселей. Жесткий диск - 128 mb. Встроенный 2D графический редактор для редактирования и ввода параметров обработки Ручная 2D симуляция последовательности гиба, с предварительным просмотром результатов каждого шага по отдельности и в целом результатов гиба. Интуитивно понятный интерфейс управления, эргономичный терминал. Высокопроизводительный графический процессор, для симуляции и обработки данных ввода, с выводом изображения высокого качества. Управление всей системой - без необходимости установки дополнительных модулей. |
 |

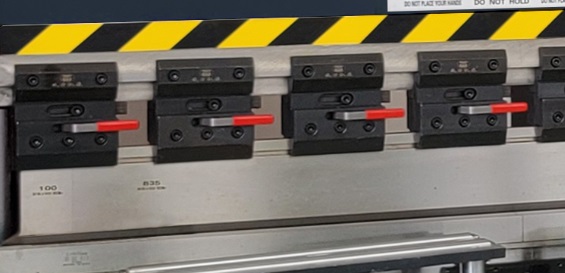

БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов. |
  |

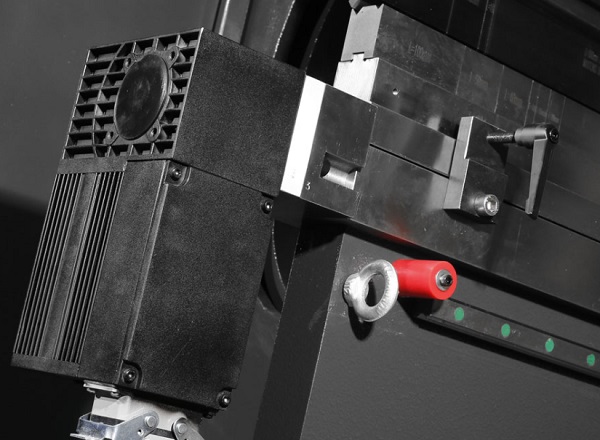

КОМПЕНСАЦИЯ ПРОГИБА (МОТОРИЗИРОВАННАЯ) Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами. Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине. |
 |

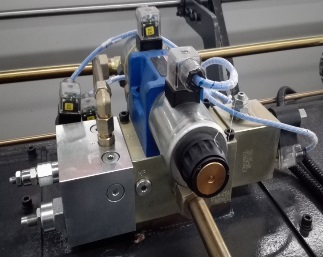

ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ) Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация. |
 |
СИНХРОНИЗАЦИЯ ЧПУ Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры). |
 |
ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ) Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML). |
 |

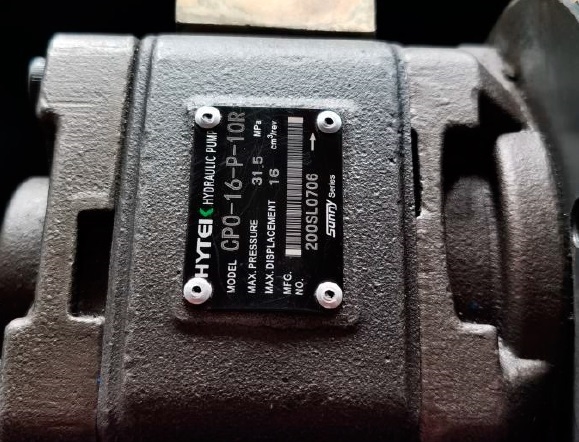

ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США) Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности. |
  |

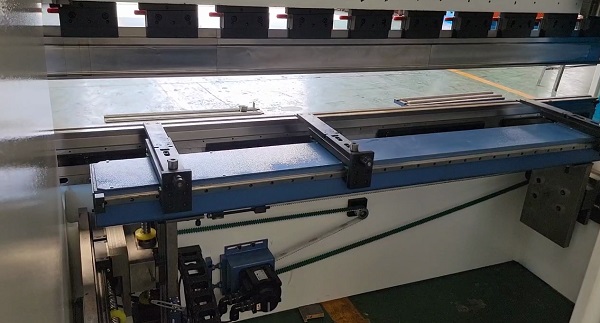

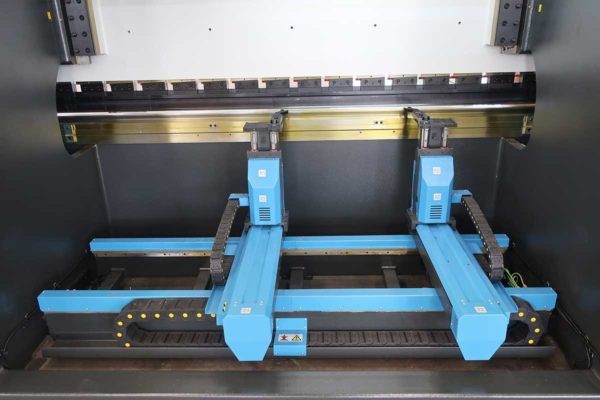

ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм. Задние упоры поддерживают работу в осях: Ось X - перемещение упоров от / к оператору |
