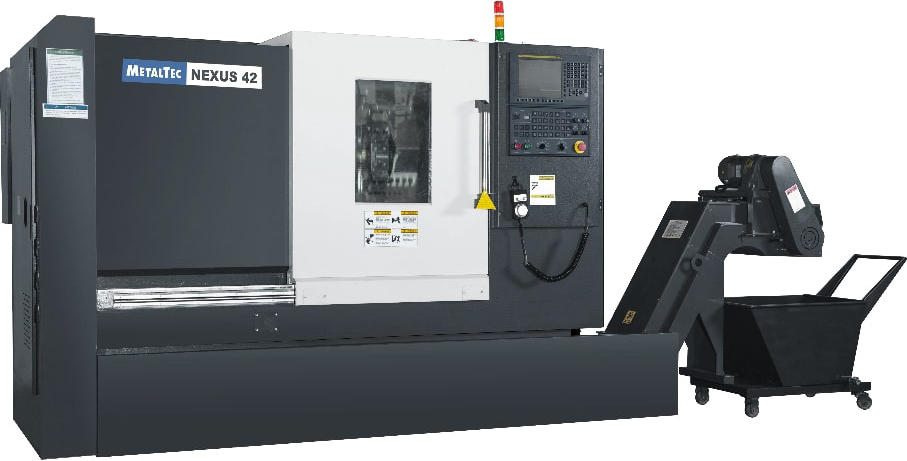

Токарный станок ЧПУ с наклонной станиной MetalTec NEXUS 42M
.png "MetalTec")
Артикул: met2905
MetalTec NEXUS 42M - Токарный станок ЧПУ с наклонной станиной
Добро пожаловать в мир инновационного промышленного оборудования! MetalTec NEXUS 42M - это высокоточный токарный станок ЧПУ с наклонной станиной, который обеспечит вам надежность, эффективность и качество обработки.
Преимущества:
- Высокая точность и повторяемость обработки
- Быстрая настройка и изменение режимов работы
- Надежная конструкция и долгий срок службы
- Интуитивно понятное управление для операторов
Особенности:
- Наклонная станина для обеспечения лучшего доступа к заготовке
- Система ЧПУ с возможностью программирования сложных операций
- Высокая производительность и энергоэффективность
Назначение:
MetalTec NEXUS 42M предназначен для обработки различных металлических заготовок, таких как детали машин, инструменты, валы и другие изделия.
Сферы применения:
- Машиностроение
- Авиационная промышленность
- Автомобильное производство
- Энергетика
Не упустите возможность улучшить производственные процессы и повысить качество вашей продукции с MetalTec NEXUS 42M!
НАЗНАЧЕНИЕ:
Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

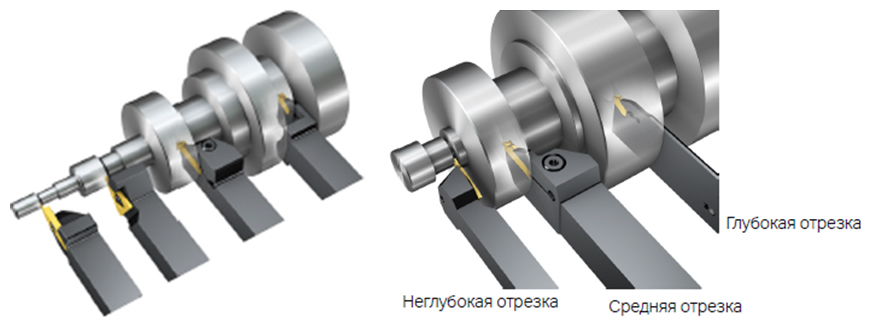

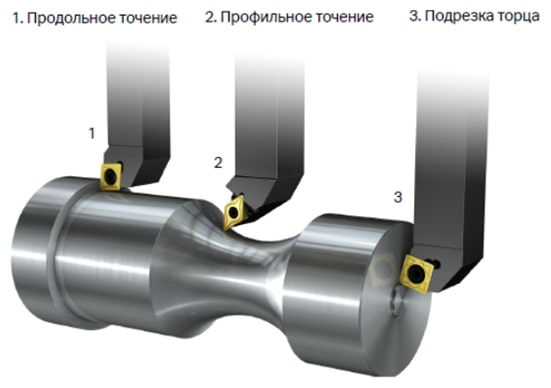

СХЕМА ОБРАБОТКИ:

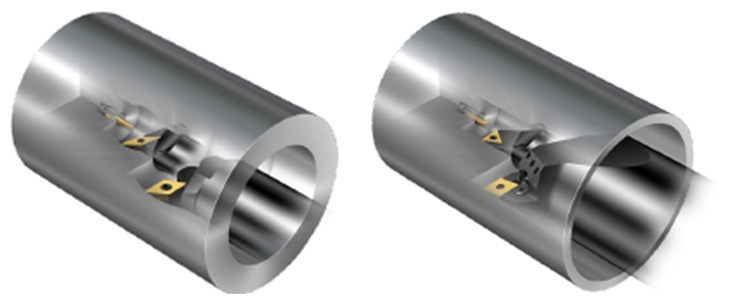

 | Внутреннее точение |
 | Наружное точение |
 | Точение наружной резьбы |
 | Наружная отрезка и обработка канавок |
 |
КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
  |

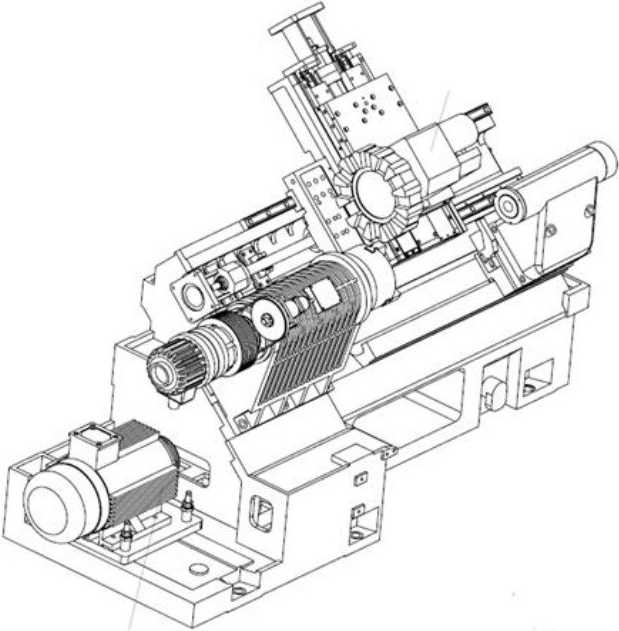

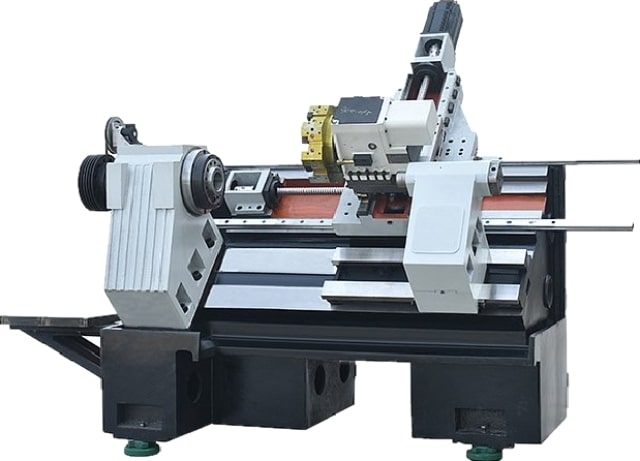

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА С УГЛОМ НАКЛОНА 45° Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку:
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. * в стандартной комплектации станки MetalTec NEXUS оборудованы виброопорами. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |

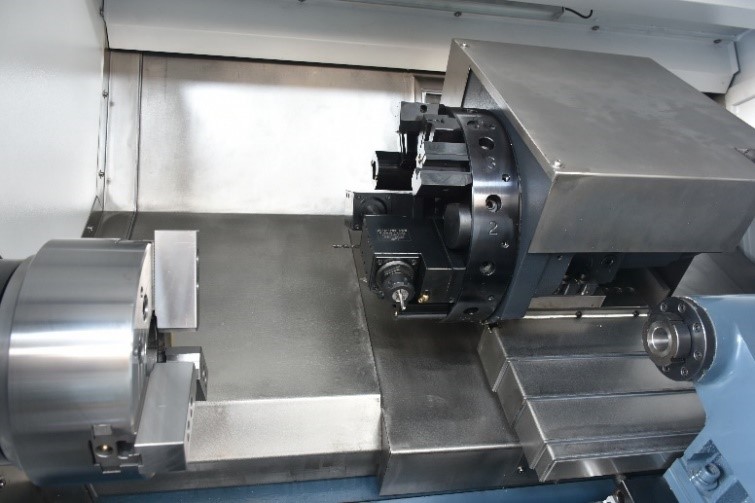

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. 8 -ми позиционная гидравлическая револьверная голова SWIFT – производство Тайвань (стандартное оснащение для MetalTec NEXUS 42). Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 4-х и, 6-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм. |
 |

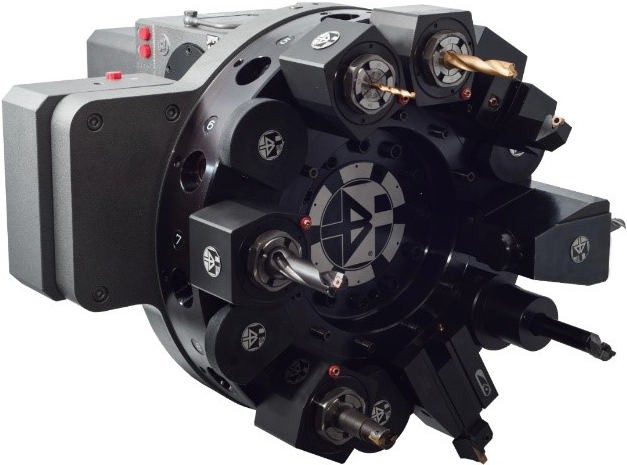

12-ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ С ПРИВОДНЫМ ИНСТРУМЕНТОМ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. * стандарт для NEXUS 42M, NEXUS 55M и NEXUS 55ML. |
 |

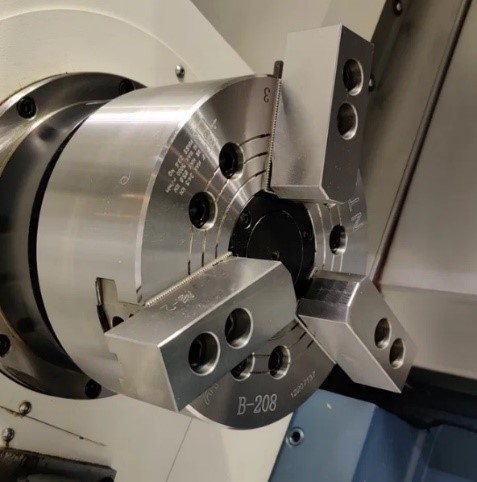

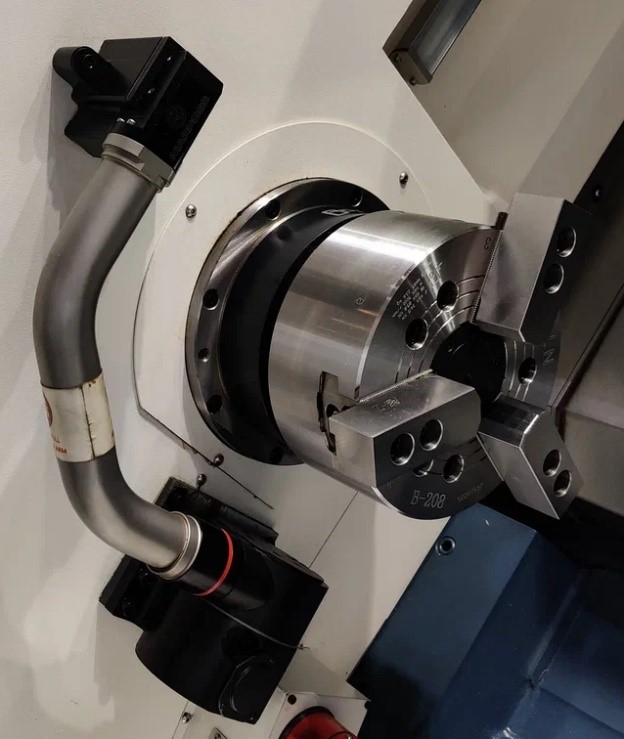

ГИДРАВЛИЧЕСКИЙ ПАТРОН IVY 200 ММ (ГЕРМАНИЯ) Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.). Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 - 0.08 мм. |
 |

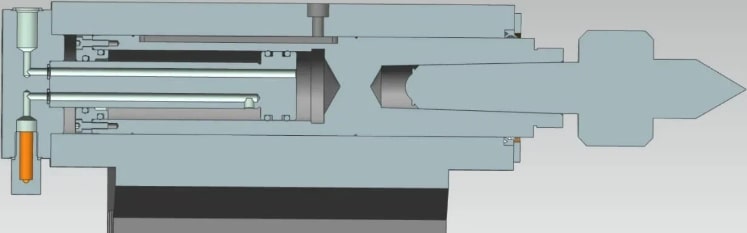

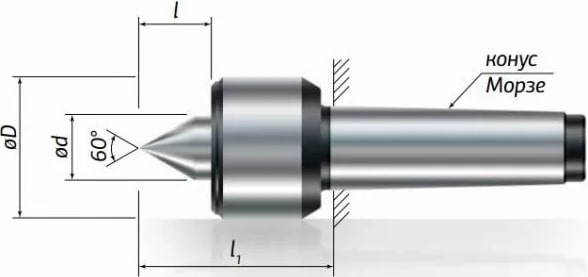

ЗАДНЯЯ (УПОРНАЯ) БАБКА Узел токарного станка для фиксации (поджатия) обрабатываемых заготовок с помощью упорного или вращающегося центра. На универсальных станках также используется для установки режущего инструмента: сверл, зенкеров, разверток. Задняя бабка ни при каких условиях произвольно не сдвигается, давая правильное положение оси центра, и возможность быстрой установки по оси станка. Устойчивость и надежное положение оси задней бабки являются необходимыми условиями для получения удовлетворительных результатов при обработке в центрах и устранения возможности аварий из-за вырывания обрабатываемой детали. Это зависит от закрепления корпуса задней бабки на столе станках. Конус Морзе МТ4   |
  |

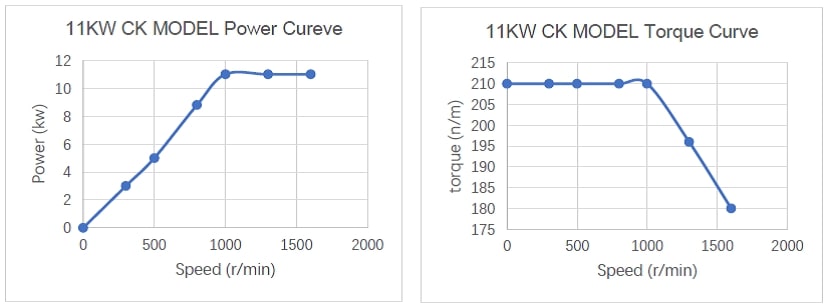

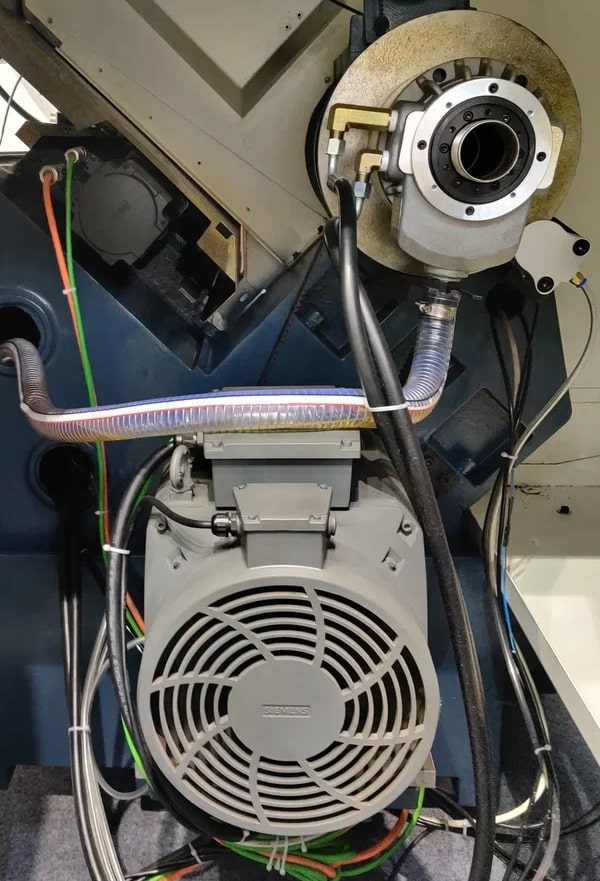

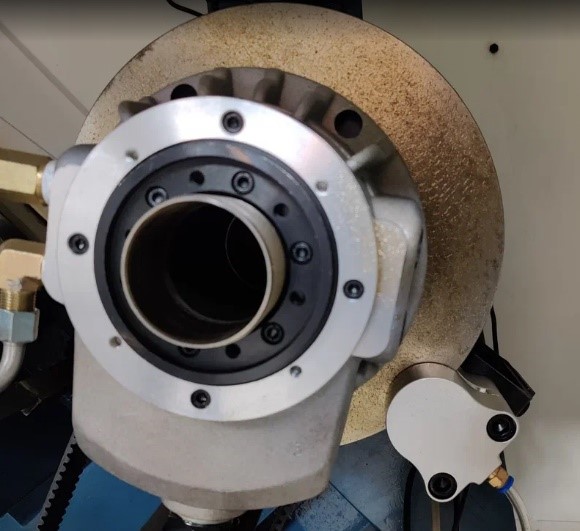

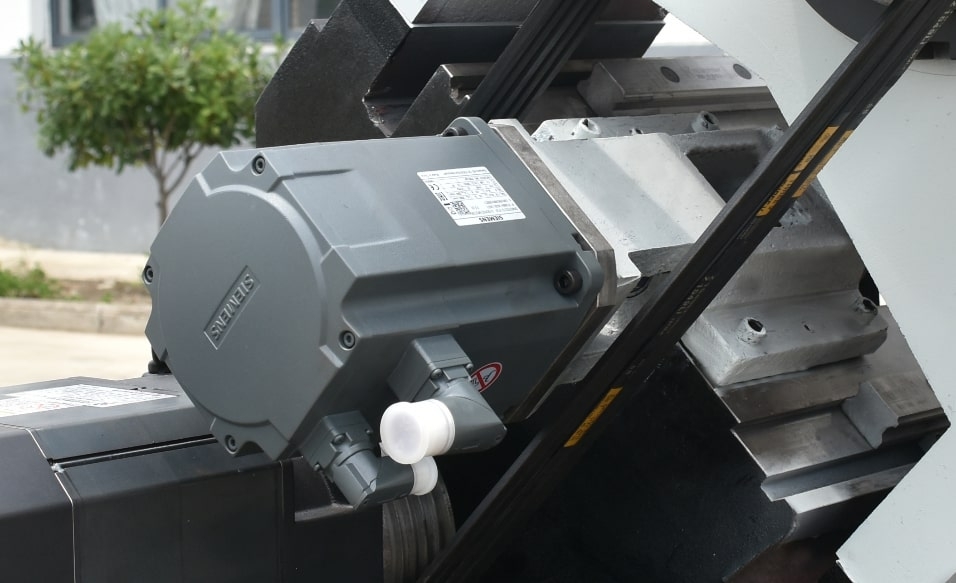

ЭЛЕКТРОДВИГАТЕЛЬ ШПИНДЕЛЯ И ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТОРМОЖЕНИЯ Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контр током приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя , и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна. Серводвигатель шпинделя мощностью 11 / 15 кВт  |
 |

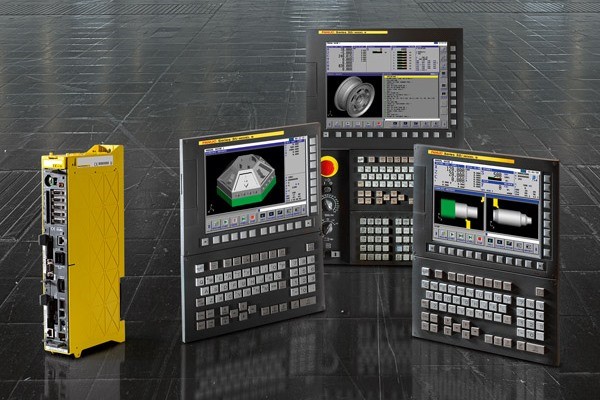

СИСТЕМА ЧПУ FANUC 0i MF PLUS Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения. Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения. * стандарт для NEXUS 42 и 42M. |
 |

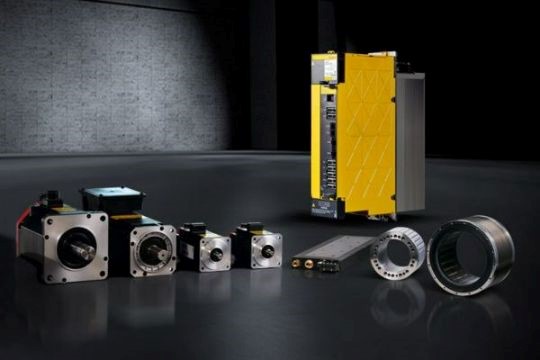

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования. FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы. * стандарт для NEXUS 42 и 42M. |
 |

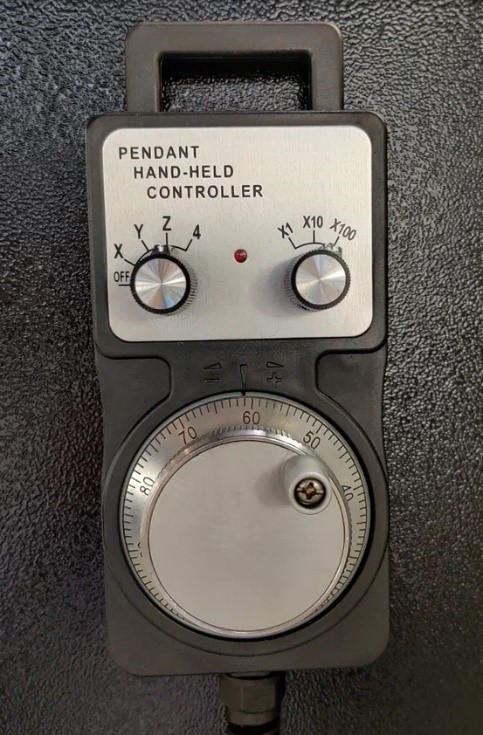

МАХОВИК ПЕРЕМЕЩЕНИЯ ПО ОСЯМ Это устройство для удаленного управления процессами обработки и выполнения различных действий без обращения к стойке управления (например, для изменения положения инструмента и скорости подачи, настройки работы шпинделя, возврата на базу и т.д.) |
 |

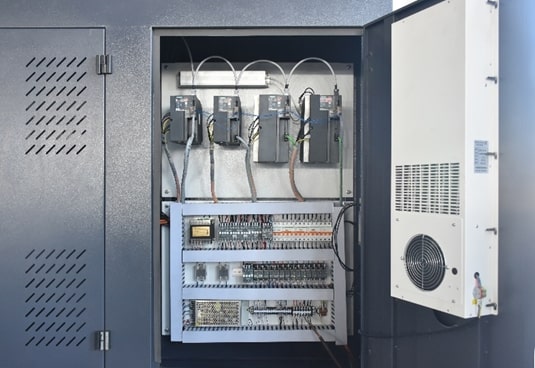

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОНДИЦИОНЕРОМ И КОМПОНЕНТАМИ SСHNEIDER Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. |
  |

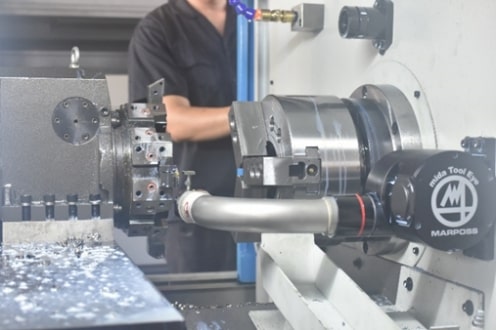

ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: 1. вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации. 2 автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации. Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки. * стандарт для NEXUS 42M, NEXUS 55M и NEXUS 55ML. |
 |

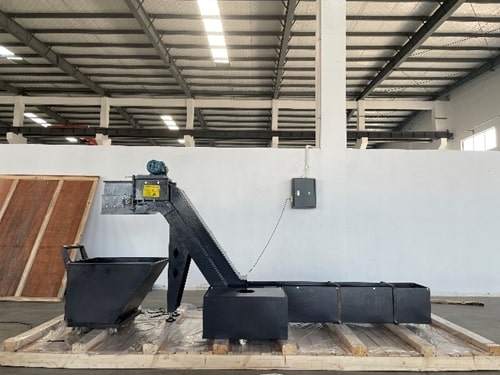

АВТОМАТИЧЕСКИЙ ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
 |
ПОДАЧА СОЖ 20 БАР Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высокой производительностью (до 20 бар). Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономить на инструменте. * реальное изображение может отличаться от представленного на фото. |
 |

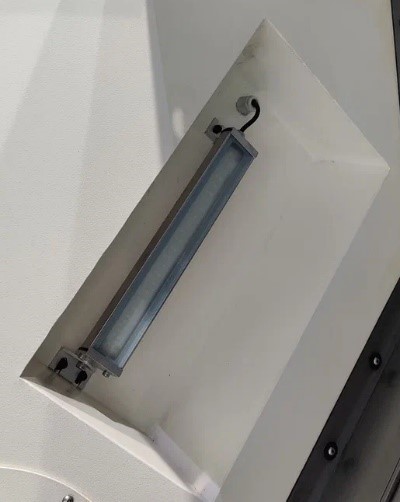

ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК СВЕТА Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации. |
| Технические характеристики | |
| Модель | MetalTec NEXUS 42M |
| Система чпу | FANUC 0i TF PLUS (5) |
| Серводвигатели по осям х / z | FANUC |
| Макс. диаметр обработки над станиной, мм | 420 |
| Макс. диаметр обработки над суппортом, мм | 250 |
| Расстояние между центрами, мм | 550 |
| Макс. диаметр обработки, мм (диск) | 320 |
| Макс. диаметр обработки, мм (вал) | 250 |
| Макс. длина обработки, мм (вал) | 500 |
| Шпиндель | |
| Макс. обороты, об/мин | 50 - 3500 |
| Отверстие шпинделя, мм | 62 |
| Макс. диаметр сквозного отверстия, мм | 50 |
| Торец шпинделя | A2-6 |
| Гидравлический патрон, мм | 200 |
| Перемещение суппорта | |
| Ход по оси х, мм | 210 |
| Ход по оси z, мм | 550 |
| Ускоренное перемещение по осям x / z, м/мин | 24 / 24 |
| Инструментальный резцедержатель | |
| Тип | револьверный резцедержатель с приводным инструментом |
| Количество инструмента | 12 |
| Размер расточного инструмента, мм | 25 x 25 |
| Радиальный держатель инструмента | 20 х 20 (4 шт.) |
| Держатель торцевого инструмента | 20 х 20 (3 шт.) |
| Система измерения и привязки инструмента | Renishaw |
| Приводной инструмент | |
| Bmt40-er20-0°, шт | 1 |
| Bmt40-er20-90°, шт | 2 |
| Оптимальная мощность, квт | 1,8 |
| Макс. крутящий момент, нм | 27 |
| Макс. допустимые обороты, об/мин | 3000 |
| Рабочий диапазон оборотов, об/мин | 2000 |
| Задняя бабка | |
| Тип | гидравлическая |
| Макс. перемещение, мм | 80 |
| Конус | MT4 |
| Диаметр конуса хвостовика, мм | 65 |
| Двигатель | |
| Мощность двигателя, квт | 11 / 15 |
| Насос сож, бар | 20 |
| Точности | |
| Округлость обрабатываемой детали, мм | 0,003 / Ø 75 |
| Цилиндричность обрабатываемой детали, мм | 0,02 / 300 |
| Плоскостность обрабатываемой детали, мм | 0,025 / Ø 300 |
| Шероховатость обрабатываемой поверхности | Ra 1,6 µm |
| Точность позиционирования | |
| Ось x, мм | 0,022 |
| Ось z, мм | 0,022 / 550 |
| Повторяемость | |
| Ось x, мм | 0,006 |
| Ось z, мм | 0,006 / 550 |
| Габаритные размеры | |
| Длина, мм | 4270 |
| Ширина, мм | 2000 |
| Высота, мм | 2170 |
| Вес нетто, кг | 4000 |
| Вес брутто, кг | 3300 |
