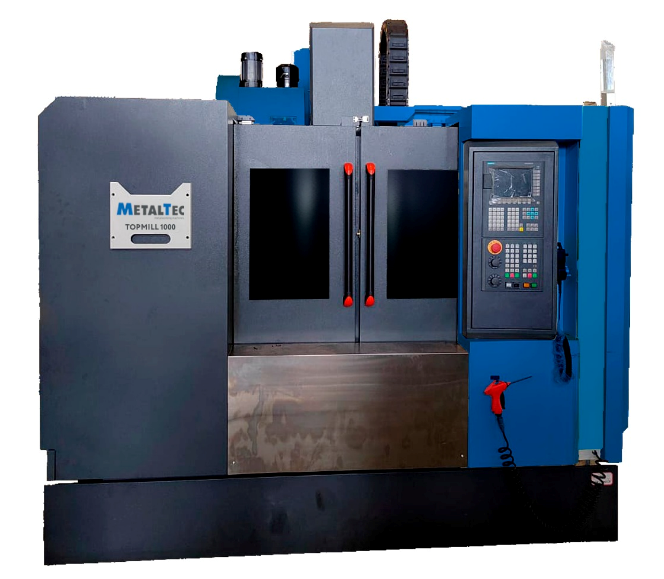

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1000
.png "MetalTec")
Артикул: met12273
НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Технические характеристики metaltec topmill 1000
| Модель | TOPMILL 1000 |
| Размеры рабочего стола, мм | 1000 х 550 |
| Наибольшая нагрузка на стол, кг | 800 |
| T-пазы стола, мм | 5-18 х 100 |
| Перемещение по оси x, мм | 800 |
| Перемещение по оси y, мм | 500 |
| Перемещение по оси z, мм | 550 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 105-655 |
| Направляющие перемещения, x / y / z | линейные направляющие |
| Тип привода | ремень |
| Шпиндель volis (тайвань) – ременной привод: | |
| Обороты шпинделя, об/мин-1 | 10 000 |
| Мощность электродвигателя главного привода (пост. / 30 мин.), квт | 7,5 / 11 |
| Инструментальная система okada (тайвань): | |
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 24 |
| Максимальный вес устанавливаемого инструмента, кг | 8 |
| Максимальный диаметр устанавливаемого инструмента, мм | 100 |
| Максимальная длина устанавливаемого инструмента, мм | 300 |
| Скорость перемещений: | |
| Быстрые перемещения по осям х / y / z, мм/мин | 20 000 / 20 000 / 16 000 |
| Скорость обработки, мм/мин | 1 - 10 000 |
| Точность: | |
| Точность позиционирования, мм | ± 0,005 / 300 |
| Повторяемость, мм | ± 0,003 / 300 |
| Энергопотребление: | |
| Напряжение, в / частота, гц | 380 ± 10% / 50 ± 10% |
| Общая установленная мощность, квт | 20 |
| Пневмосистема: | |
| Давление воздуха, мпа | 0,6 |
| Габаритные размеры: | |
| Длина, мм | 2650 |
| Ширина, мм | 2250 |
| Высота, мм | 2820 |
| Вес, кг | 5300 |
Конструктивные особенности
 |
ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ KND Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1000, укомплектован высокоточным электрошпинеделем одного из ведущих мировых производителей – KND. Сборка шпинделей осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели KND превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству. |
 |
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
  |

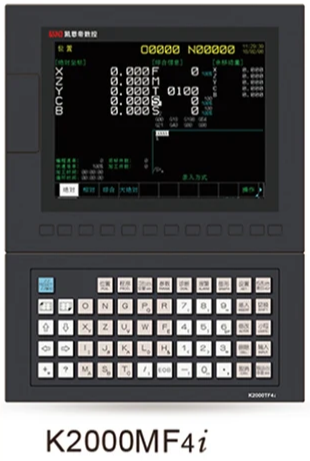

СИСТЕМА УПРАЛЕНИЯ KND K2000MF4i Обработка с поддержкой до 4-ти осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y) |
 |

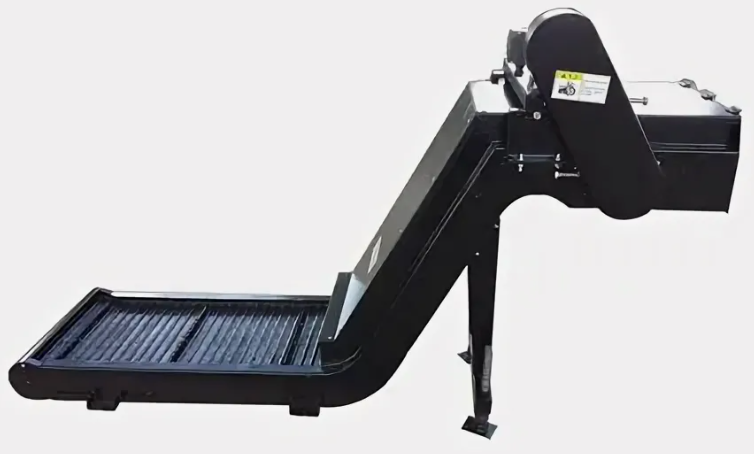

КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ |
 |

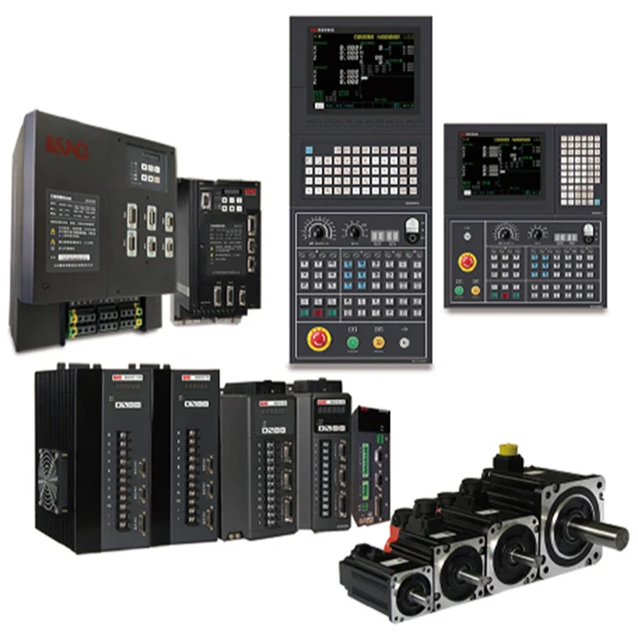

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ KND Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей. |
 |
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
|
 |

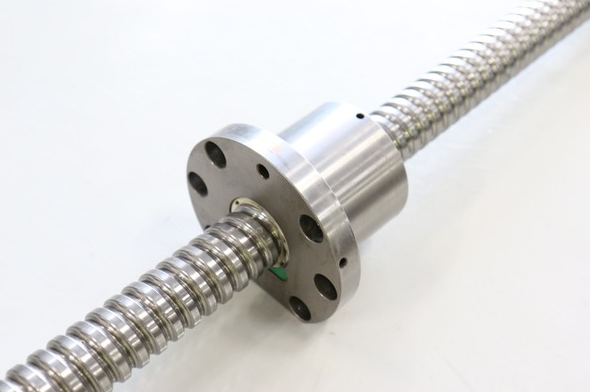

ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
 |

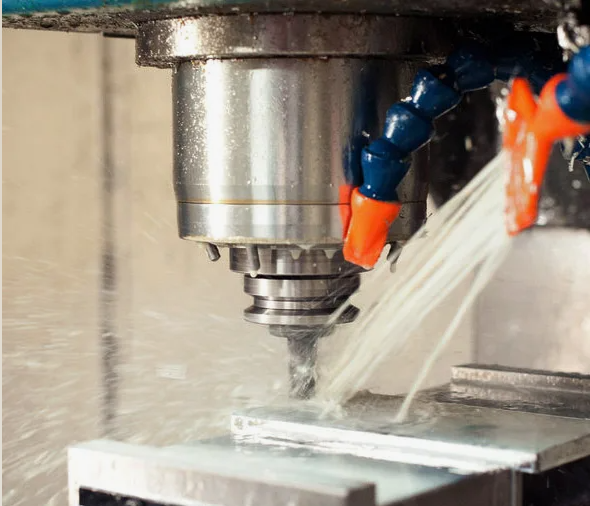

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ Предназначена для охлаждения инструмента во время обработки. |
 |

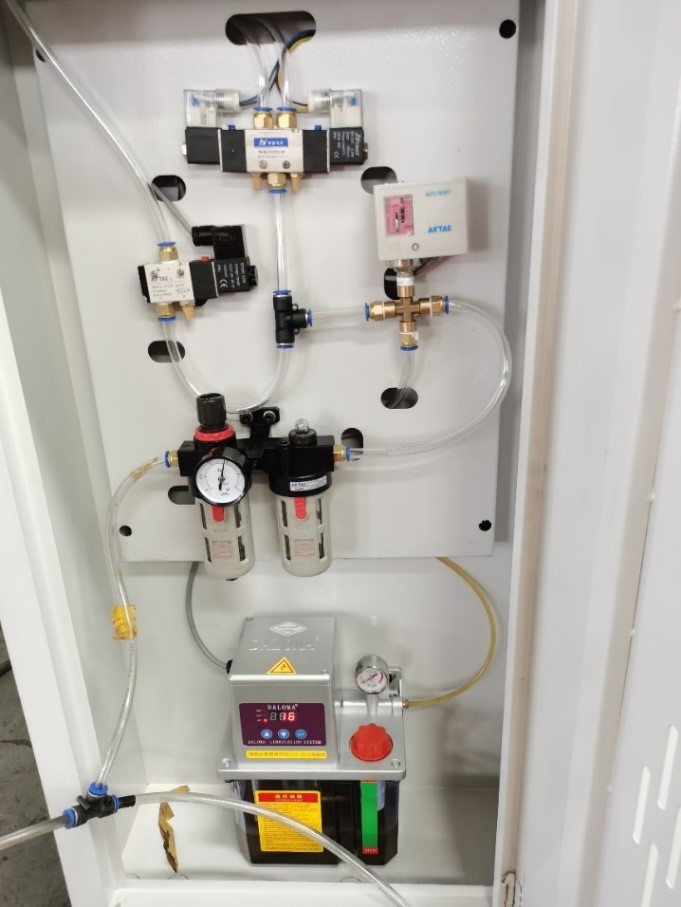

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. |
 |

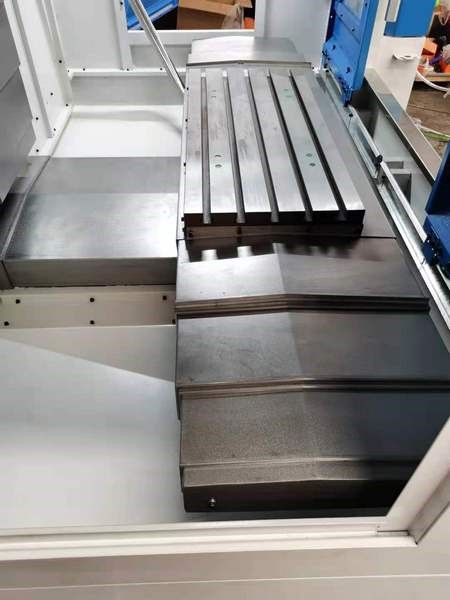

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
 |
ПОЛКИ И ОТДЕЛЕНИЯ ДЛЯ ПАТРОНОВ (8 ПОЗИЦИЙ) |
 |
ФИКСАТОР ОПРАВКИ ДЛЯ ЗАМЕНЫ ИНСТРУМЕНТА |
