Лазерный станок для металлических труб и профилей MetalTec TS62
(голосов 763)
.png "MetalTec")
Артикул: met543

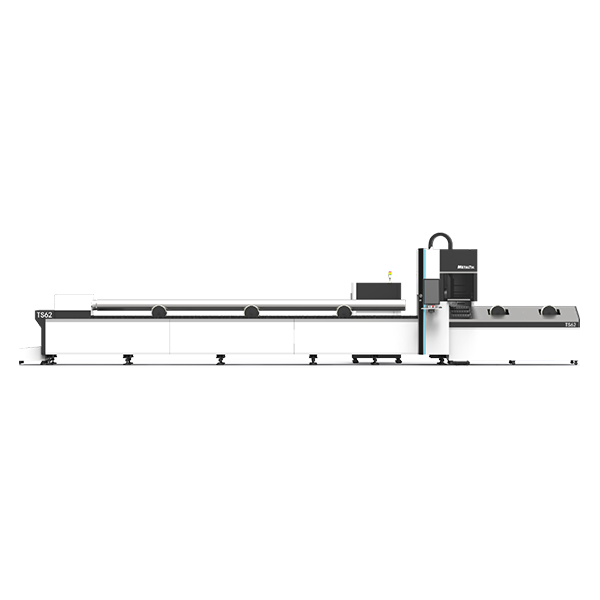

Оптоволоконный лазерный станок для металлических труб и профилей MetalTec TS62
Добро пожаловать в мир инновационных технологий с лазерным станком MetalTec TS62! Этот уникальный оборудование позволит вам значительно увеличить производительность и качество работы в вашем производстве.
Преимущества:
- Высокая точность и скорость резки металлических труб и профилей
- Эффективное использование энергии и материалов
- Надежность и долговечность конструкции
- Простота в обслуживании и настройке
Особенности:
- Оптоволоконный лазерный источник высокой мощности
- Система автоматической подачи и выгрузки материала
- Интегрированная система контроля качества резки
- Интуитивно понятный пользовательский интерфейс
Назначение:
Лазерный станок MetalTec TS62 предназначен для резки металлических труб и профилей различных форм и размеров.
Сферы применения:
- Машиностроение
- Автомобильная промышленность
- Строительство
- Производство мебели
Не упустите возможность улучшить производственные процессы и стать конкурентоспособными на рынке с лазерным станком MetalTec TS62! Закажите прямо сейчас!
Лазерный станок MetalTec ТS62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
Виды обрабатываемых материалов:
Металлические трубы и профили любой формы.
Сферы приминения с танков:
Металлообработка, строительство, машиностроение и т.д.

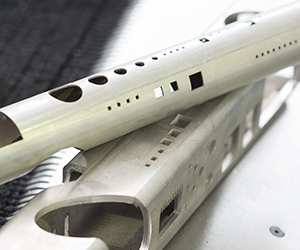

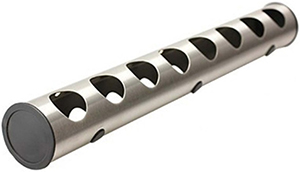

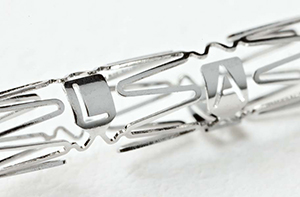

Примеры получаемых изделий:
Базовая комплектация лазерного станка MetalTec ТS62
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Оптоволоконный лазер MetalTec TH62 (механическая часть) | 1 шт. | |
| 2 | Источник | 1 шт. | RAYCUS |
| 3 | Серводвигатели | 4 шт. | YASKAWA |
| 4 | Стойка управления с ЖК-дисплеем и ПК | 1 компл. | FSCUT 3000S |
| 5 | Поддерживающее устройство | 1 шт. | |
| 6 | Режущая голова | 1 шт. | Raytools (Автофокусировка) |
| 7 | Чиллер | 1 шт. | HAN LI |
| 8 | Беспроводной пульт управления | 1 шт. | |
| 9 | Автоматическая система смазки | 1 шт. | |
| 10 | ЗИП | 1 компл. | |
| 11 | Аспирационная установка | 1 шт. |
Конструктивные особенности лазерного станка MetalTec ТS62
 |
ЦЕЛЬНОСВАРНАЯ СТАНИНА При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
 |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность. |
 |
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
 |
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |
  |

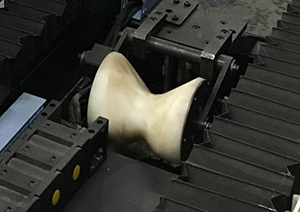

АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC) Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру. |
  |

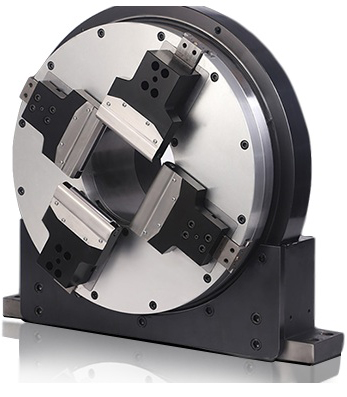

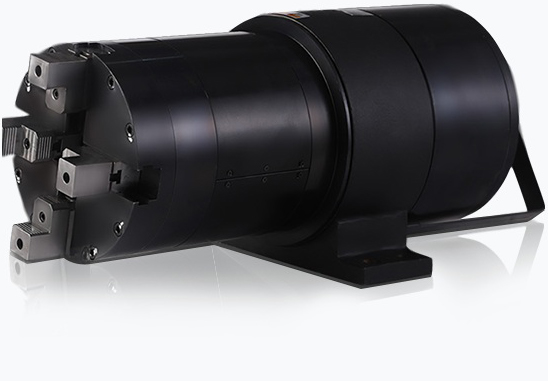

АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье. |
 |
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Мощность 1000 - 4000 Вт Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанные лидеры в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов. |
 |
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
 |
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
 |
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO:
|
 |
СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
 |
ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. |
 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «FSCUT3000S» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf |
 |
АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |

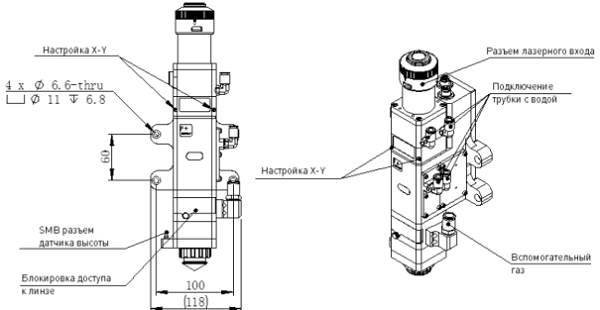

Режущая головка raytools bm109 (с функцией автофокусировки)
 |
Лазерная оптическая головка Raytools C автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. Оптимальная конструкция с водяным охлаждением позволяет лазерной головке работать непрерывно и стабильно в течение длительного времени при высокой мощности лазера. |
Технические характеристики оптоволоконного лазерного станка для металлических труб и профилей metaltec ts62
| Модель | TS62 |
| Длина труб (максимальная), мм | 6000 |
| Наружный диаметр трубы (мин-макс), мм | 20 - 220 |
| Ход по х, мм | 250 |
| Ход по y, мм | 650 |
| Ход по z, мм | 300 |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | Raytools (Автофокусировка) |
| Производитель лазера | Raycus |
| Мощность лазера, вт | 1000 - 4000 |
| Длина волны лазера, нм | 1070 (+/- 10) |
| Срок работы лазера, ч | 100 000 |
| Вид охлаждения | Чиллер HAN LI |
| Направляющие по осям x, y, z | Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения) |
| Передача по осям x,y | Косозубые передачи шестерня-рейка YYC (Тайвань) |
| Передача по оси z | Высокопрецизионная шарико-винтовая пара TBI |
| Двигатель по оси х | Серводвигатель YASKAWA (Япония) 0,85 кВт |
| Двигатель по оси y | Серводвигатель YASKAWA (Япония) 3 кВт |
| Двигатель по оси w1 | Серводвигатель YASKAWA (Япония) 3 кВт |
| Двигатель по оси w2 | Серводвигатель YASKAWA (Япония) 1,8 кВт |
| Двигатель по оси z | Серводвигатель YASKAWA (Япония) 0,4 кВт |
| Редуктор | NIDEC - SHIMPO (Япония) |
| Пневматические элементы (пневмовалы для подачи листа) | SMC (Япония) |
| Элетрокомпоненты | SCHNEIDER (Германия) |
| Датчик высоты | Автоматический |
| Система управления | Cypcut |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Максимальная скорость резки, м/мин | 30 |
| Максимальная скорость холостого хода, м/мин | 80 |
| Ускорение | до 0,8 G |
| Точность позиционирования, мм | ± 0,03 |
| Точность повторного позиционирования, мм | ± 0,02 |
| Минимальная ширина резки, мм | 0,12 |
| Напряжение, в | 380 |
| Частота тока, гц | 50 |
| Гарантия на лазерный источник | 2 года |
| Гарантия на станок (механическую часть) | 1 год |
| Габаритные размеры: | |
| Длина, мм | 10 776 |
| Ширина, мм | 2247 |
| Высота, мм | 2353 |
| Вес, кг | 3000 |

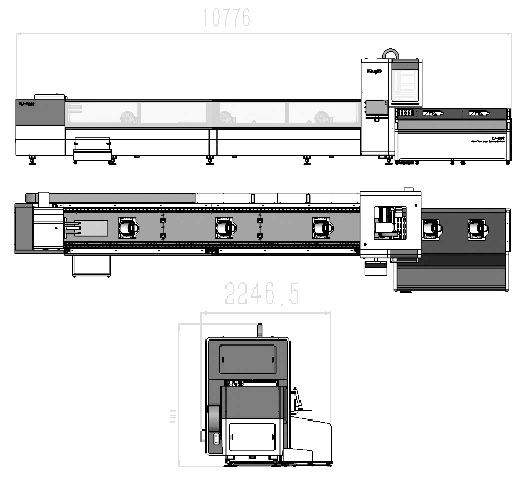

Установочные габариты:
.png)
