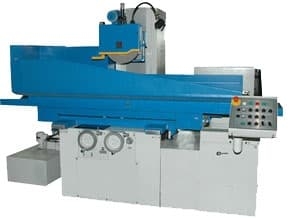

Плоскошлифовальный станок ОШ-400 исп. 30
(голосов 763)
Артикул: rosОШ-400 исп. 30
Плоскошлифовальный станок ОШ-400 исп. 30
Преимущества:
- Профессиональное качество шлифовки
- Высокая точность обработки
- Надежность и долговечность
Особенности:
- Рабочая поверхность 400x200 мм
- Горизонтальное и вертикальное шлифование
- Возможность настройки скорости шлифования
Назначение:
Плоскошлифовальный станок ОШ-400 исп. 30 предназначен для обработки различных поверхностей с высокой точностью.
Сферы применения:
Этот станок идеально подходит для использования в машиностроении, металлообработке, автомобильной промышленности и других отраслях, где требуется качественная обработка деталей.
Плоскошлифовальный станок ОШ-400 x30 предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга.
Выпускается в исполнениях:
- 30 (без УЦИ);
- 31 (с УЦИ. импортная комплектация);
- 44 (электрооборудование РФ).
Особенности станка:
- Высокая жесткость и виброустойчивость станка ОШ-400 x30 за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
- Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
- Все рабочие перемещения станка ОШ-400 x30 автоматизированы;
- Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF;
- Базовые детали станка ОШ-400 x30 из чугуна.
Технические характеристики плоскошлифовального станка ош-400 x30
| Характеристика | Значение |
|---|---|
| Размер рабочей поверхности стола, мм. | 400 х 800 |
| Класс точности | В (ГОСТ 8-82) |
| Наибольшее расстояние от зеркала стола до оси шпинделя, мм. | 650 |
| Параметры шлиф.круга (d наружн. / d посадочн. / b), мм. | 400 х 127 х 80 |
| Наибольшее продольное перемещение стола, мм. | 810 |
| Наибольшее перемещение суппорта, мм. | 445 |
| Рабочие подачи стола, м/мин | 2 - 30 |
| Рабочие подачи суппорта, мм/ход | 0,3 - 40 |
| Величина подачи шлифовальной головки, мм. | 0,002 - 0,08 |
| Масса ОШ-400 x30 заготовки, кг. | 400 (с приспособлением и магнитной плитой) |
| Плоскостность, полученная на образце изделия, мкм. | 4 |
| Параллельность, полученная на образце изделия, мкм. | 5 |
| Шероховатость поверхности, полученная на образце изделия, ra | 0,16 |
| Размер образца изделия (определение точностных характеристик), мм. | 400 х 150 х 120 |
| Мощность привода главного движения, квт | 7,5 |
| Наибольшие размеры обрабатываемых поверх-й: Длина,мм Ширина,мм Высота(от зерк.стола),мм |
800; 400/480(без вых. шлиф.кр.); 450; |
| Напряжение питания, в | 380 |
| Габаритные размеры (lxbxh), мм. | 3200х2540х2140 (2800х2250х2360 в упаковке) |
| Масса, кг. | 3600 (4300 брутто) |
Комплект поставки
- Станок в сборе;
- Система охлаждения с насосом подачи СОЖ и магнитным сепаратором очистки;
- Гидростанция привода стола и смазки;
- Пульт управления;
- Электрошкаф;
- Опора регулируемая 3Е711В.90.0.010 – 5 шт.;
- Оправка ОШ-450.90.0.201.1-01 – 1 шт.;
- Прихват 3Е711ВФ1.90.0.204-02 – 4 шт.;
- Приспособление (державка) для правки шлифовального круга 3Е70.П30-01 – 1 шт.;
- Фланец шлифовального круга (в комплекте со шлифовальным кругом установлен на станке) - 1 шт.;
- Фланец шлифовального круга (без шлифовального круга, в ящике ЗИП) - 1 шт.;
- Быстроизнашиваемые запасные части, инструмент и принадлежности;
- Руководство по эксплуатации.
Дополнительная оснастка (поставляется за отдельную плату)
- электромагнитная плита ЭМП-4080 исп. 05;
- приспособления для профильного шлифования, расширяющие технологические возможности.;
.png)
