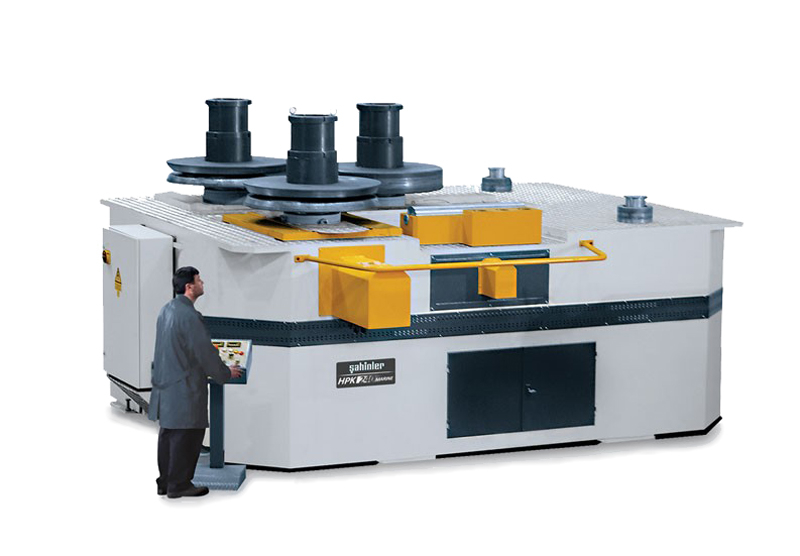

Профилегибочная гидравлическая машина Sahinler HPK 240
Артикул: sahSahinler HPK 240
Профилегибочная гидравлическая машина Sahinler HPK 240
Профилегибочная гидравлическая машина Sahinler HPK 240 - это надежное и мощное оборудование для гибки профильных материалов различной формы и размера. Эта машина отличается высокой производительностью и точностью гибки, что делает ее идеальным выбором для промышленных предприятий и мастерских.
Преимущества:
- Гидравлическая система обеспечивает высокую точность и надежность работы машины.
- Широкий диапазон рабочих параметров позволяет использовать машину для различных типов профильных материалов.
- Простота управления и настройки делает процесс работы с машиной максимально эффективным.
- Высокая производительность позволяет быстро и качественно выполнять гибку профильных материалов.
Особенности:
- Мощный гидравлический пресс для точной и равномерной гибки материалов.
- Компактный и прочный корпус для длительного срока службы машины.
- Интуитивно понятное управление для удобства оператора.
Профилегибочная гидравлическая машина Sahinler HPK 240 идеально подходит для использования в строительстве, машиностроении, автомобильной промышленности и других отраслях, где требуется точная и качественная обработка профильных материалов.
Мощная промышленная гидравлическая профилегибочная машина Sahinler HPK 240, предназначенная для гибки профиля, профильных и круглых труб, двутавра, круглого проката, швеллера, тавра в холодном состоянии на угол гиба от 0° до 360° градусов. Гибочная машина используется на различных видах производства, при изготовлении заготовок из металлопроката большого диаметра и сечения. Станок рассчитан на серийное производство и устанавливается непосредственно на производственной площадке с подводкой и подключением всех необходимых коммуникаций.
Данный тип оборудования представляет собой серию промышленных профилегибочных машин с гидравлическим приводомHPK 240. Мощные станки с 3-мя приводными роликами, предназначены для гибки различных видов металлических профилей большого сечения или диаметра. Работа на оборудовании предусмотрена как в горизонтальном, так и в вертикальном положении гибочной машины. Главным конструктивным отличием данной серии гидравлических машин является их специализированее под определенные задачи проката и наличие независимых гидроприводов на основные и вспомогательные валы, для возможности регулировки 3-х осевого угла наклона.
Данный вид профилегибочных машин используется в судостроении, мостостроении, туннелестроении, изготовлении опорных и несущих конструкций при строительстве зданий
Управление станком осуществляется через мобильную контрольную панель. В стандартную комплектацию входят УЦИ и 3-х осевое гидравлическое устройство выставления оптимального угла гиба.
Профилегибочная машина требует специализированного уровня обучения персонала для возможности управления рабочим состоянием механизмов, и предназначена для интенсивного промышленного использования.
По желанию заказчика станок может быть оснащен дополнительными комплектами валков и приспособлений для возможности проката различных геометрических форм и профилей.
Технические характеристики профилегибочной гидравлической машины sahinler hpk 240:
| № | Наименование | Параметры HPK 240 |
|---|---|---|
| 1. | Профиль прокатываемого материала, мм: | |
| – максимальные сечения профиля | 200×70, 130х130 | |
| – максимальное сечение профильной трубы | 200x200x24,0; 300x100x10,0 | |
| – максимальный диаметр круга | 150 | |
| – максимальное сечение уголка | 200x200x20 | |
| – полоса | 380×80 | |
| – максимальный диаметр круглой трубы | 300×9,27 | |
| 2. | Диаметр валов, мм | 240 |
| 3. | Диаметр роликов, мм | 700 |
| 4. | Двигатель, В/Гц/кВт | 380/50/44 |
| 5. | Рабочая скорость, м/мин | 2-4 |
| 6. | Габариты станка ДхШхВ, мм | 3100x2400x3200 |
| 7. | Масса механизма, нетто/брутто, кг | 28500 |
Стандартная комплектация профилегибочного станка
- Усиленная стальная рама, сварной корпус;
- 3-ри ролика с независимым раздельным гидроприводом и планетарным редуктором;
- Валы роликов и сами ролики изготовлены из специальной легированной стали, закалены и шлифованы;
- Мобильный пульт управления;
Рабочее положение машины только горизонтальное;
- 2-х скоростная рабочая система;
- Двойная цифровая индикация положения вала;
- 3-х осевые боковые направляющие валы, с гидравлической регулировкой угла наклона;
Стандартный набор роликов (см. таб);
Дополнительные опции профилегибочного станка
- Ролики, приспособления, съемники для гибки профиля / тавра/двутавра/трубы/ круга/швеллера/уголка и т.д.;
- Автоматизированная система управления с NC контроллера с цифровой панелью управления (сенсорный экран).

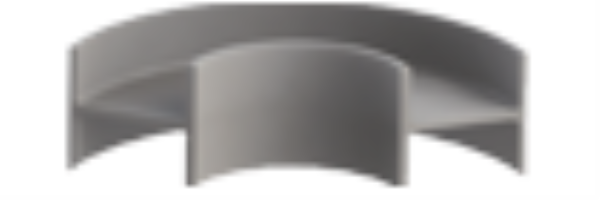

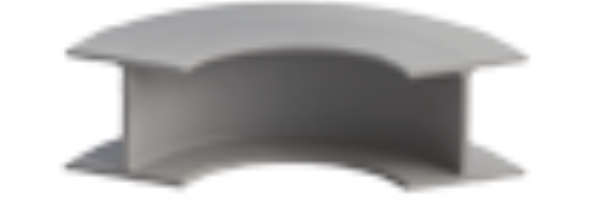

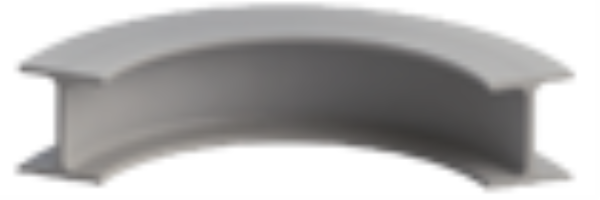

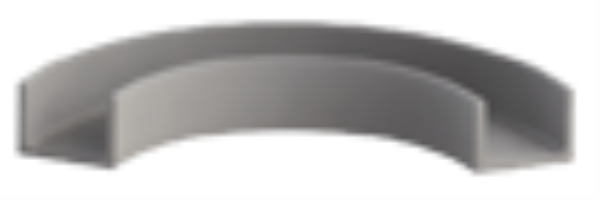

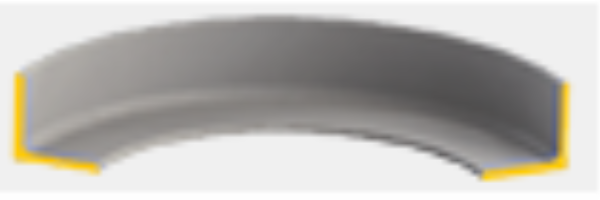

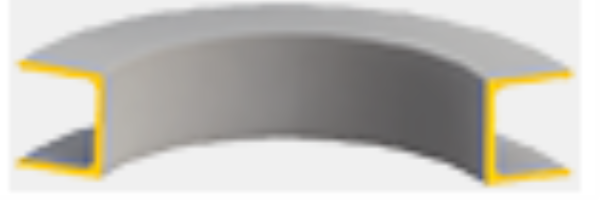

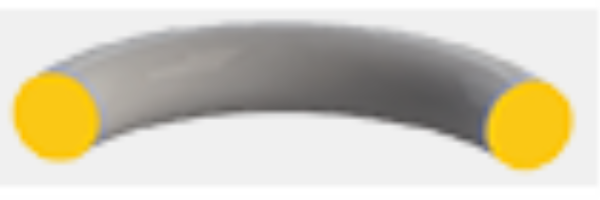

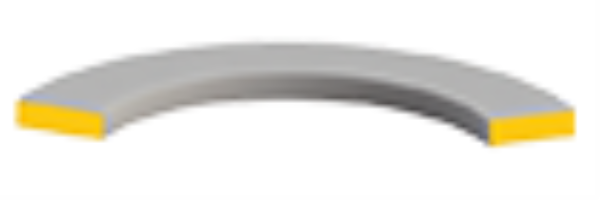

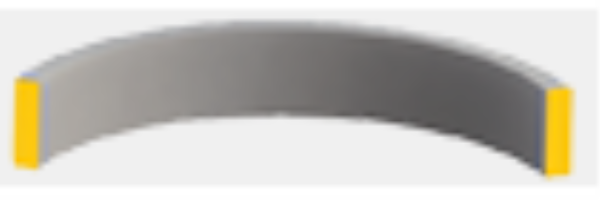

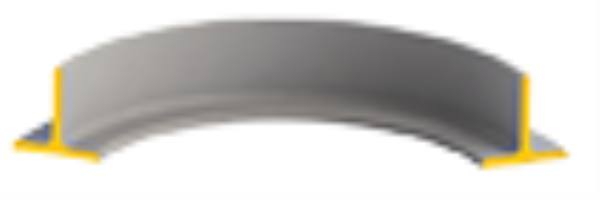

Таблица гибочной способности станка
| Тип профиля | Размер профиля | Минимальный внутренний диаметр | Ролики |
|---|---|---|---|
| Hpk 240 | |||
 |
200×70 | 3800 | стандартные |
 |
380×80 | 2500 | стандартные |
 |
130×130 | 2500 | стандартные |
 |
Ø150 | 3000 | опция |
 |
Ø300×5,9 | 9000 | опция |
 |
Ø10″x9,27 | 5000 | опция |
 |
300x100x10 | 8000 | опция |
 |
200×10 | 6000 | опция |
 |
200x200x24 | 3000 | опция |
 |
180x180x18 | 6000 | опция |
 |
200×28 | 3000 | стандартные |
 |
200×20 | 3500 | стандартные |
 |
180×18 | 6000 | опция |
 |
UPN 450 | 3000 | стандартные |
 |
UPN 450 | 3500 | стандартные |
 |
IPN 450 | 3500 | опция |
 |
HEB 300 | 4000 | опция |
 |
UPN 260 | 12000 | опция |
 |
IPN 300 | 12000 | опция |
 |
HEB 200 | 7000 | опция |
* При прокате некоторых профилей может быть необходима специальная шайба (прокладка).
** Характеристики приведены для стали с пределом пластической деформации 260 N/mm2.
*** Завод изготовитель оставляет за собой право вносить изменения без предупреждения.
.png)
