Шлифовальный станок для профилирования погонажных изделий EcoWood W6
(голосов 763)
Артикул: 9871759ecowood_w6
Предназначен для шлифования в автоматическом режиме фасадных профилей, дверных коробок, наличников, оконных профилей, молдингов, плинтусов и других погонажных изделий. Работа с массивом древесины, МДФ, шпонированными заготовками, грунтами и нанесенным ЛКМ (промежуточное шлифование).
ОБЛАСТЬ ПРИМЕНЕНИЯ EcoWood W6
Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады и другие погонажные изделия.
Получаемые изделия
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ EcoWood W6
 |
Универсальные шлифовальные узлы W Шлифовальные узлы с гибкими настройками и возможностью наклона ±90°. На узлы могут быть установлены различные виды шлифовального инструмента в зависимости от задачи (узел при этом не меняется): Шлифовальная лента + мягкий ролик:применяется для шлифования плоских кромок или поверхностей. Для профилированных или радиусных поверхностей поролоновый ролик может быть спрофилирован. Лепестковые щетки:применяются для шлифования профилированных и радиусных кромок. Шлифовальные диски «звездочка»:применяются для шлифования углублений и канавок на профиле для достижения наилучшего результата. Скотч-брайт, в т.ч. профилированный:для достижения идеального результата по сложным профилям может применяться валик скотч-брайт с фрезеровкой контрпрофиля. |
 |

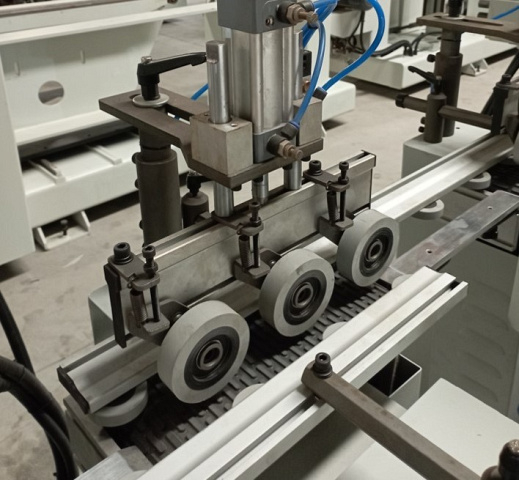

Надежная подача и фиксация заготовки Система подачи и фиксации заготовок с 4-х сторон обеспечивает надежную и плавную подачу, исключая возможность смещения или проскальзывания. Верхние прижимные ролики для более надежной фиксации заготовки оснащены пневмоцилиндром. Наличие обрезиненных роликов позволяет обрабатывать деликатные поверхности деталей, например, лакированные и окрашенные заготовки. Станок оснащен 4 конвейерами и двигателями подачи, каждый мощностью 0,55 кВт. |
 |

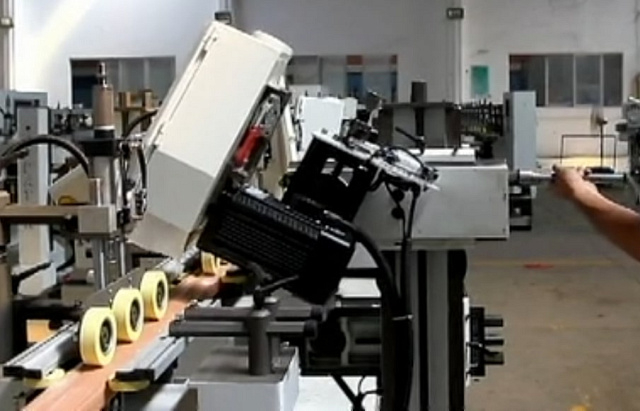

Наклон шлифовальных узлов Все шлифовальные узлы с гибкими настройками и возможностью наклона ±90°. Позволяют настроить станок под качественную шлифовку сложных профилей. |
 |

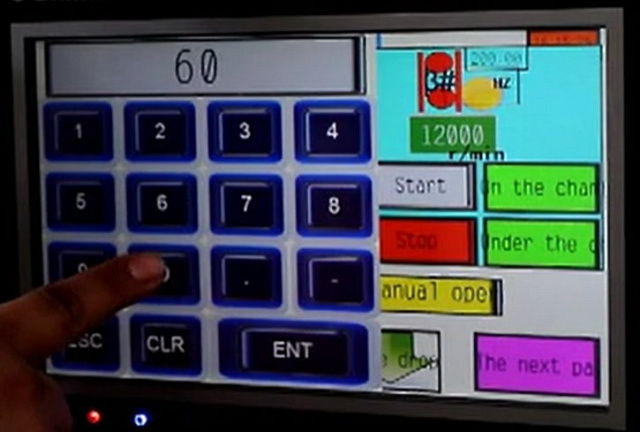

Панель управления Удобное управление с PLC контроллера. На одном дисплее устанавливаются все параметры обработки: |
 |
Пылезащищенный электрошкаф PLC панель управления и электрический шкаф на отдельной стойке в пылезащищенном корпусе. Электрокомпоненты ведущих мировых производителей. |
 |

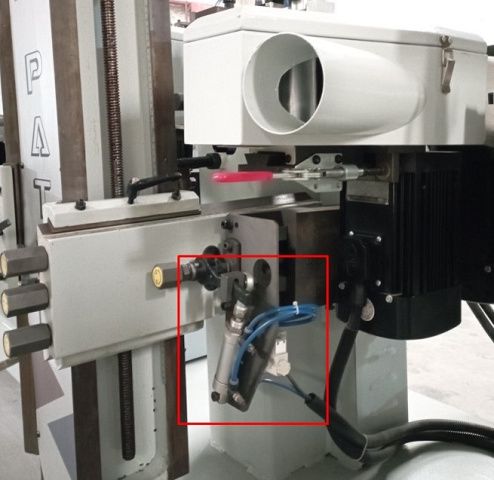

Автоматическая компенсация износа абразива На станке предусмотрена автоматическая компенсация износа шлифовальных кругов (скотч-брайт). По мере износа круга через заданные промежутки времени станок автоматически смещает круг к заготовке. Шаг смещения 0,04 мм. Благодаря данной системе обеспечивается стабильное качество шлифования на всем протяжении срока эксплуатации шлифовального круга. |
 |
Шлифовальный узел с пневматическим утюжком S Предусмотрена возможность установки ленточного узла S вместо стандартного универсального (опция). Шлифовальный узел с пневматическим утюжком S служит для шлифования плоских поверхностей и устранения дефектов механической обработки (волна, ступенька). Сила прижатия утюжка, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов при входе заготовки в зону работы узла. Автоматическая осцилляция предотвращает смещение ленты и повышает качество шлифования, а интеллектуальное движение прижимного утюжка предотвращает захват и блокировку шлиф ленты в станке. Скорость шлиф ленты регулируется инвертором в диапазоне от 5 до 25 м/мин. Это обеспечивает гибкость настроек и позволяет шлифовать массив, шпонированные изделия, МДФ, грунты, лаки, гипс и другие материалы. |
 |
Обдув шлифовальной ленты на узле с пневматическим утюжком Обеспечивает очистку ленты и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс ленты сокращает затраты на абразив и повышает производительность станка. |
 |
Осцилляция шлифовальной ленты на узле с пневматическим утюжком Значительно повышает качество обработки. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь по заготовке. |
 |
Пневматическое натяжение шлифовальной ленты Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение/ослабление лент быстро осуществляется поворотом переключателя, что минимизирует время на замену лент и увеличивает производительность станка. |
 |
Манометры натяжения шлифовальной ленты и силы прижима утюжка Независимая настройка натяжения шлифовальной ленты и силы прижима утюжка, позволяет подобрать оптимальные параметры для качественного шлифования, различных материалов: МДФ, грунт, шпон, массив, ЛКМ и др. |
КОМПЛЕКТАЦИЯ EcoWood W6
Дополнительная
 |
Шлифовальные ленты На бумажной или тканевой основе. Подбираются в соответствии с задачей заказчика. Отличаются высоким качеством обработки и увеличенным ресурсом. |
 |
Винтовой компрессор TRIUMPH DELTA 20/8 C Компания TRIUMPH – немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры. |
 |
Фильтр рукавный EcoWooD FPC 10 000 Компактный рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли, опилок и стружки в центральных системах аспирации. Фильтр устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах. |
Технические характеристики EcoWood W6
| Характеристика | Значение |
|---|---|
| Заготовка, материал | Погонаж (дверной, оконный и др.) |
| Ширина обработки, мм | 20 - 130 |
| Высота обработки, мм | 3 - 80 |
| Мин. длина заготовки, мм | 500 |
| Количество шлифовальных узлов, шт. | 6 |
| Скорость подачи заготовки, м/мин | 3 - 40 |
| Мощность двигателя подачи, кВт | 0,55 x 7 |
| Общая установленная мощность, кВт | 12,9 |
| Мощность двигателей рабочих узлов, кВт | 1,5 x 6 |
| Автоматическое устройство компенсации с учетом износа шлифовальных кругов | 6, с компенсацией 0,04 мм |
| Скорость вращения шпинделей, об/мин | 200 - 1900 |
| Угол наклона шлифовальных узлов, ° | ± 90 |
| Размер шпинделя шлифовальных узлов (диаметр x длина), мм | Ø25, 4 x 100 м x 4 шт.Ø25, 4 x 150 м x 2 шт. |
| Макс. диаметр шлифовального инструмента, мм | 200 |
| Длина, мм | 4500 |
| Ширина, мм | 1500 |
| Высота, мм | 1550 |
| Вес, кг | 1300 |
