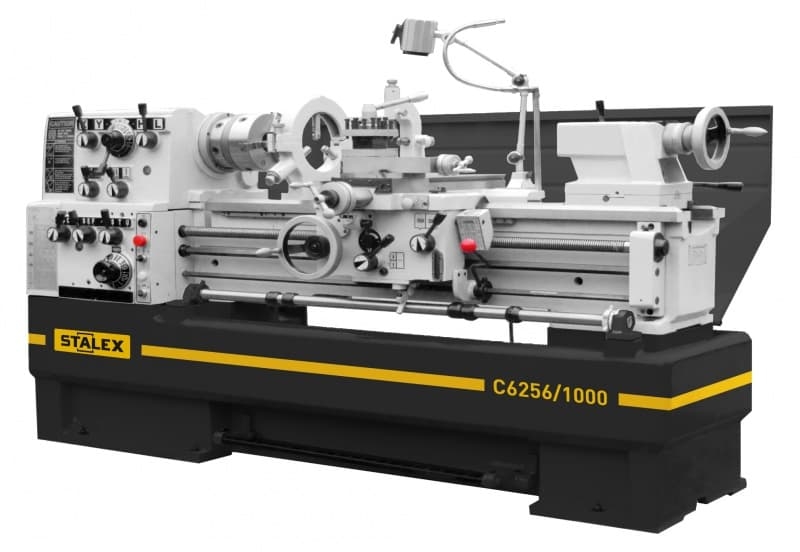

Станок токарно-винторезный STALEX C6256/1000
Артикул: staC6256/1000
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Преимущества
- Монолитная станина станка;
- Закаленные и отшлифованные направляющие станины;
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Крепление шпинделя D1-8;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Пиноль задней бабки и маховик имеют шкалу для точной установки;
- Задняя бабка с регулировкой смещения для обточки конусов.
- Электрокомпоненты Siemens
- Изготовлен по стандартам СЕ
Технические характеристики C6256/1000
|
Модель: |
C6256/1000 |
|
Диаметр обточки над станиной |
560 мм |
|
Макс. Æ вращения (съемный мостик) |
785 мм |
|
Æ обточки над поперечным суппортом |
355 мм |
|
Расстояние между направляющими |
350 мм |
|
Длина съемного мостика |
170 мм |
|
Расстояние между центрами |
1000 мм |
|
Частота вращения шпинделя, 12 |
25-1600 об/мин |
|
Конус шпинделя |
MТ-7 |
|
Присоединение шпинделя, Camlock |
D1-8 (DIN55029) |
|
Проходное отверстие шпинделя |
80 мм |
|
Продольная подача,35 |
0,059-1,646 мм/об |
|
Поперечная подача,42 |
0,020-0,573 мм/об |
|
Метрическая резьба, 47 |
0,2-14 |
|
Дюймовая резьба, 60 |
2-112 TPI |
|
Питчевая резьба, 50 |
4-112 DP |
|
Модульная резьба, 34 |
0,1-7MP |
|
Максимальный размер инструмента |
25х25 мм |
|
Ход поперечного суппорта |
316 мм |
|
Ход верхнего суппорта |
130 мм |
|
Конус пиноли задней бабки: |
МТ-5 |
|
Ход пиноли задней бабки |
180 мм |
|
Ускоренное перемещение суппорта в продольном направлении |
4,5 м/мин |
|
Ускоренное перемещение суппорта в поперечном направлении |
1,9 м/мин |
|
Максимальный крутящий момент |
900N/m |
|
Максимальное усилие резания |
3700N |
|
Максимальный вес заготовки в центрах |
650 кг |
|
Диаметр пиноли задней бабки |
75 мм |
|
Габаритные размеры |
2390×1150×1460 |
|
Мощность главного привода |
7,5 кВт |
|
Мощность насоса СОЖ |
0,13 кВт |
|
Масса нетто/брутто |
2190/2600 кг |
Особенности Stalex C6256/1000
 |
Освещение рабочей зоны Для более точной обработки деталей применяется подвижный блок освещения рабочей зоны. |
 |
Эргономичные рукоятки Особая обточка рукояток позволяет работать с большим комфортом, исключая мозоли и быструю усталость. |
 |
Надежная резьба Направляющая Stalex C6256E/1000 имеет качественную резьбу, которая обеспечивает легкое передвижение обрабатывающей головки. |
 |
Прочная станина Монолитное основание станка уменьшает вибрацию при обработке деталей и обеспечивает высокую точность любой операции. |
 |
Рычажная система настройки Благодаря системе переключателей не возникает проблем с недовключением передачи. Это продлевает срок службы станка и повышает эффективность работы. |
Комплект поставки C6256/1000
- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;
- 4-х позиционный резцедержатель;
- 4-х кулачковый патрон Ø350 мм;
- Планшайба Ø 450 мм;
- Подвижный люнет Ø16-95 мм
- Не подвижный люнет Ø19-165 мм
- Не вращающийся центр МТ-5
- Вращающийся центр МТ-5
- Переходная втулка МТ-5;
- Защитный экран патрона с концевым выключателем;
- УЦИ по трем осям(Sino);
- Конусная линейка;
- Джойстик ускоренного перемещения по 2-м осям;
- Регулируемые опоры станины;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Система подвода СОЖ;
- Лампа местного освещения LED;
- Инструкция по эксплуатации
- Инструмент для обслуживания в инструментальном ящике
