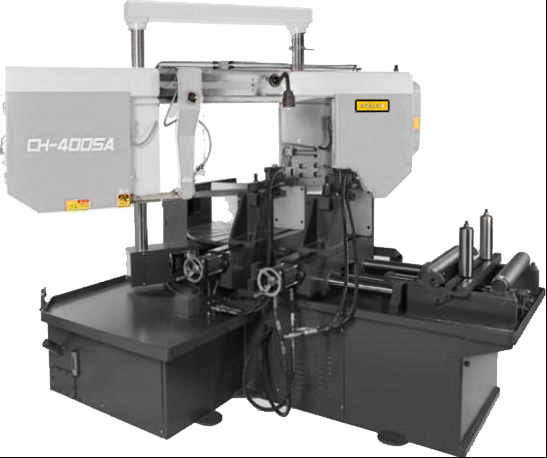

Автоматический ленточнопильный колонный станок Stalex CH-400SA (102237)
Артикул: sta102237
Автоматический ленточнопильный колонный станок Stalex CH-400SA - это высокоточное оборудование, предназначенное для быстрого и эффективного распиливания металлических заготовок. Он отличается высокой производительностью, надежностью и простотой в использовании.
Автоматический ленточнопильный колонный станок Stalex CH-400SA предназначен для распиливания металлических и других материалов с высокой точностью и быстротой. Он идеально подходит для производственных предприятий, занимающихся металлообработкой.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок с двухколонным замкнутым контуром и поворотным механизмом – позволяющий эффективно пилить крупногабаритные заготовки, за счёт высокой жёсткости станка. Пильная рама, представляет собой стальную сварную конструкцию На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
Особенности Stalex CH-400SA
 |
Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
 |
Линейка для измерения длины подачи (контролируется ПЛК (PLC)). Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи. |
 |
Направляющие валы Подающие гидравлические тиски |
 |
Дисплей с сенсорным управлением |
 |
Гидравлические прижимы для пакетной резки (заказываются опционально) |
 |
Пистолет для смыва стружки (в стандартной комплектации) |
Сферы применения
- Машиностроение
- Авиационная промышленность
- Автомобильная промышленность
- Судостроение
Преимущества Stalex СH-400SA
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён плавной регулировкой скорости вращения полотна 20-80 м/мин.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 400мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки
Технические характеристики Stalex CH-400SА
| Артикул | 102237 |
| Мощность главного двигателя | 4,0 кВт (3-х фазный) |
| Мощность гидравлической станции | 1,5 кВт |
| Мощность системы СОЖ | 90 Вт (0,09 кВт) |
| Суммарная мощность | 5,59 кВт |
| Вращение пилы | 90°; 15°; 30°; 45° на угол кратный 1° |
| поворот рамы происходит от ЧПУ станка | |
| Скорость резания | 20-80 м/мин (инвентор) |
| Рабочая зона | |
| 90° | 45° |
| 400 | 350 |
| 400х 400 | 350х400 |
| Макс. единичный ход подающих гидравлических тисков | 400 мм |
| Мин. единичный ход подающих гидравлических тисков | 1 мм |
| Точность подачи заготовки | 0.1/100 мм |
| Точность реза по длине отрезаемой заготовки | заявленная погрешность ±0,2 мм. На длину 1000 мм |
| Точность реза на отклонение по перпендикулярности | заявленная погрешность 0,3 мм. На 100 мм сплошного сечения |
| Габариты ленточного полотна | 41х1,3х5590 мм |
| Рабочая высота стола (от пола до основания тисков) | 735 мм |
| Объём гидравлического бака | 30 л |
| заливать 2/3 по уровню масла | |
| *используется гидравлическое масло стандартного качества (веретёнка) | |
| Объём бака СОЖ | 60 л |
| заливать 2/3 по уровню СОЖ | |
| Автоматический конвейер для сбора стружки | + |
| Индикатор натяжения полотна | х |
| Лампа дополнительного освещения | + |
| Лоток для коротких заготовок | по запросу |
| Пистолет для смыва стружки | по запросу |
| Размер упаковки станка | 3270х2280х2250 мм |
| Размер упаковки стола подачи | упакован вместе со станком |
| Общие габариты станка установленного в рабочее положение | 2915x410x2100 мм |
| Масса станка (нетто/брутто) | 2620/2800 кг |
| Страна производитель | Китай |
| Гарантия | 12 месяцев |
