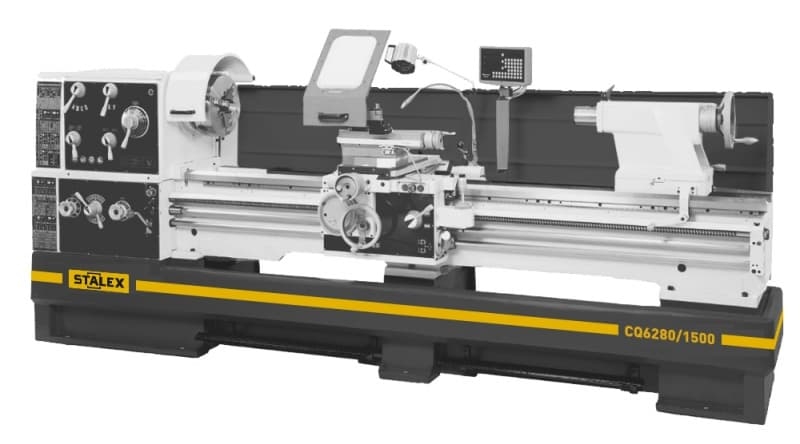

Станок токарно-винторезный STALEX CQ6280/1500
Артикул: staCQ6280/1500
Представляем вам универсальный станок токарно-винторезный Stalex CQ6280/1500 от компании 'Невастанкомаш'. Этот станок обладает высокой производительностью и надежностью, позволяя работать с различными материалами и выполнять широкий спектр операций. Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Особенности STALEX CQ6280/1500
 |
Лампа освещения Светильник предназначен для освещения рабочей поверхности |
 |
Штатная система подачи СОЖ Встроенное устройство подвода СОЖ непосредственно в зону обработки. |
 |
Эргономичные рукоятки Особая обточка рукояток позволяет работать с большим комфортом, исключая мозоли и быструю усталость. |
 |
Защита от стружки Прозрачный экран практически полностью закрывает рабочую зону и препятствует вылету стружки в глаза оператора. |
 |

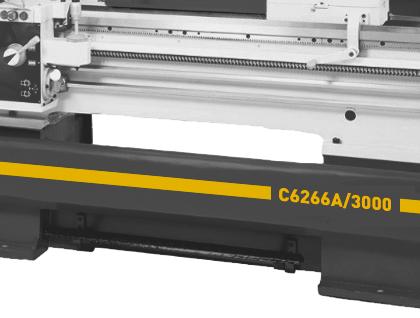

Надежная станина Массивная конструкция из серого чугуна гарантирует работу без вибраций. |
 |
Встроенное УЦИ Наличие обеспечивает более точную настройку параметров для качественной обработки деталей в автоматическом и полуавтоматическом режимах. |
 |
Удобное управление Основные элементы управления вынесены на отдельную панель, что обеспечивает максимальный контроль |
 |
Патрон 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками |
 |
Электрокомпоненты Качество проверенное временем, электрокомпоненты Siemens electric |
 |
Стандарт СЕ Европейские стандарты качества. |
Преимущества станка Stalex cq6280/1500:
- Монолитная станина станка;
- Массивная конструкция станка, расстояние между направляющими 400 мм;
- Закаленные и отшлифованные направляющие станины;
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Толчковый режим работы шпинделя;
- Пиноль задней бабки и маховик имеют шкалу для точной установки;
- Задняя бабка с регулировкой смещения для обточки конусов.
- СЕ комплектация;
- Электрокомпоненты Siemens
Технические характеристики Stalex cq6280/1500
| Stalex cq6280/1500 | |
|---|---|
| Диаметр обточки над станиной | 800 мм |
| Макс. Ø вращения (съемный мостик) | 1035 мм |
| Ø обточки над поперечным суппортом | 570 мм |
| Расстояние между направляющими | 405 мм |
| Длина съемного мостика | 250 мм |
| Расстояние между центрами | 1500 мм |
| Рабочая длина продольного точения | 1450 мм |
| Частота вращения шпинделя, 16 | 25-1600 об/мин |
| Конус шпинделя | Ø113 1:20 MT-7 |
| Торец шпинделя | D1-8 |
| Патрон 3-х кулачковый | 315 мм |
| Проходное отверстие шпинделя | 105 мм |
| Продольная подача,25 | 0,044-1,48 мм/об |
| Поперечная подача,25 | 0,022-0,74 мм/об |
| Метрическая резьба, 54 | 0,45-120 |
| Дюймовая резьба, 44 | 7/16-80 TPI |
| Питчевая резьба, 42 | 7/8-160 DP |
| Модульная резьба, 46 | 0,25-60MP |
| Резьба ходового вала | 40 мм х2 TPI |
| Максимальный размер инструмента | 25х25 мм |
| Ускор. перем. продольного суппорта | 4,5 м/мин |
| Ускор. перем. поперечного суппорта | 1,9 м/мин |
| Ход поперечного суппорта | 420 мм |
| Ход верхнего суппорта | 230 мм |
| Конус пиноли задней бабки | МТ-5 |
| Ход пиноли задней бабки | 235 мм |
| Диаметр пиноли задней бабки | 90 мм |
| Мощность главного привода | 11,0 кВт |
| Потребляемая мощность | 11,0 кВт |
| Мощность насоса сож | 0,13 кВт |
| Мотор ускоренного перемещения | 0,37 кВт |
| Габаритные размеры | 3250×1140×1910 мм |
| Масса нетто/брутто | 3175/3695 кг |
Комплект поставки Stalex cq6280/1500
- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
- 4-х позиционный резцедержатель
- 4-х кулачковый патрон с независимыми кулачками Ø400 мм
- Планшайба Ø 450 мм
- Подвижный люнет Ø20-130 мм
- Не подвижный люнет Ø20-190 мм
- Не вращающийся центр МТ-5
- Переходная втулка МТ-5
- Защитный экран патрона с концевым выключателем
- УЦИ по трем осям
- Ускор.перемещение по оси Х
- Концевой упор продольного перемещения
- Регулируемые опоры станины
- Поддон для сбора стружки
- Задняя защитная стенка
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Инструкция по эксплуатации и деталировка с сертификатом СЕ
- Инструмент для обслуживания в инструментальном ящике
- Сертификат точности
