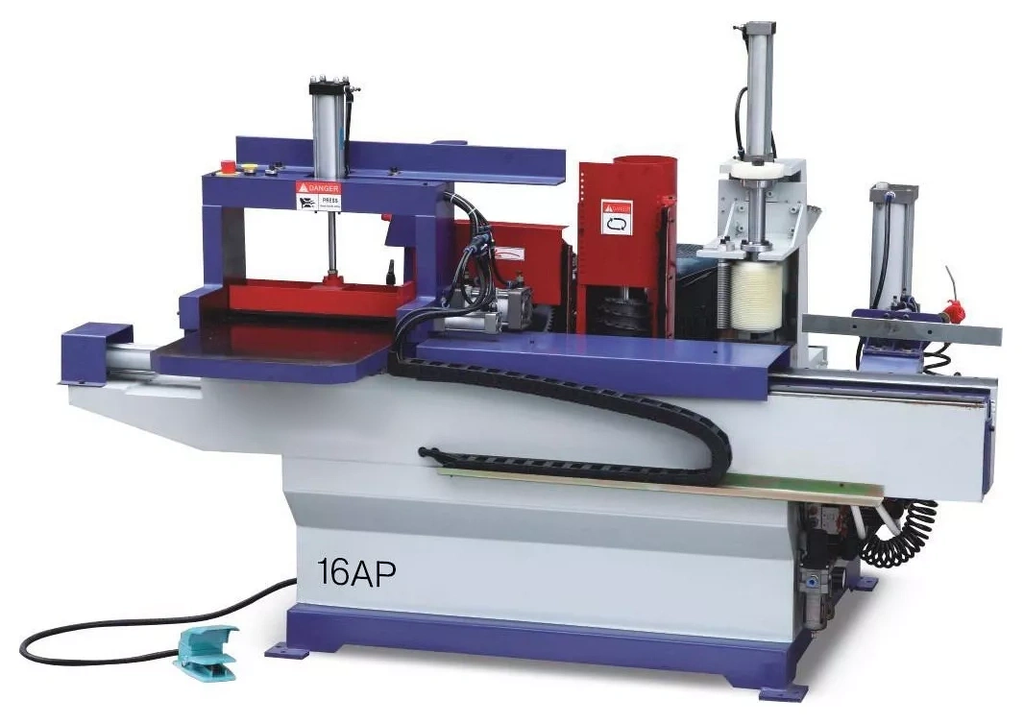

Станок шипорезный с узлом клеенанесения TSK 16AP
Артикул: pri16ap-1
Шипорезные станки предназначены для торцовки, фрезерования шипов и нанесения клея на торцы короткомерных и длинномерных брусков и ламелей длиной от 150 мм до 1000 мм.
Расположение шипов по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным:
|
ГОРИЗОНТАЛЬНОЕ
|
ВЕРТИКАЛЬНОЕ
|
ПОДАЧА:
|
L (подача слева → направо)  |
R (подача налево ← справа)  |
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Шипорезные станки применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращеную заготовку заданного размера.
| Торцовка пакета ламелей | Фрезерование шипа и формирование заплечиков | Нанесение клея на торец с шипами заготовок* (в моделях с индексом А) |
 |
 |
 |
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Конструктивные особенности Китай 16AP
|
УЗЕЛ КЛЕЕНАНЕСЕНИЯ*
Станки оснащены встроенным узлом клеенанесения, позволяющим значительно увеличить производительность за счет нанесения клея на весь пакет заготовок. *Оснащены модели станков с индексом А. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
АВТОМАТИЧЕСКОЕ СМЕЩЕНИЕ ШПИНДЕЛЯ*
Смещение шпинделя на 0.5 шага шипа при обработке второго торца заготовок. Исключают «человеческий фактор» при настройке смещения зуба на заготовке. Увеличение производительности до 30%. *Оснащены модели 16G и 16AG. |
|
УВЕЛИЧЕННАЯ МОЩНОСТЬ
Фрезерный шпиндель оснащен двигателем мощностью 11 кВт. Это позволяет увеличить производительность и нарезать минишип на твердых породах древесины. |
|
ОТДЕЛЬНЫЙ ДВИГАТЕЛЬ ТОРЦОВОЧНОЙ ПИЛЫ
Торцовочный шпиндель оснащен собственным двигателем мощностью 4 кВт. |
|
ПНЕВМАТИЧЕСКИЙ ТОЛКАТЕЛЬ
Станок оснащен мощным пневматическим устройством смещения обработанных заготовок. Благодаря пневмоцилиндру пакет заготовок максимально быстро передается для дальнейшей обработки, что увеличивает производительность. |
|
МОЩНЫЕ ПРИЖИМЫ
Прижим пакета заготовок к боковой базовой плоскости и к поверхности стола осуществляется двумя мощными пневмоцилиндрами, обеспечивающими надежное базирование заготовок и высокую точность обработки минишипов. |
|
ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
Станок оснащен высокооборотистым фрезерным шпинделем увеличенного диаметра 50 мм, который исключает сколы при обработке пакета заготовок. |
Технические характеристики станка Китай 16AP
| Общие характеристики | |
| Размеры рабочего стола, мм | 500 х 650 |
| Посадочный диаметр торцовочных и подрезных валов, мм | 30 |
| Наличие встроенного узла клеенанесения | есть |
| Частота вращения торцовочных и подрезных валов, об/мин | 2840 |
| Минимальная ширина заготовки (высота пакета), мм | 20 |
| Минимальная длина ламели, мм | 150 |
| Максимальная длина ламели, мм | 1000 |
| Смещение на полшага (переключатель) | есть |
| Максимальная ширина заготовки (высота пакета), мм | 160 |
| Посадочный диаметр шипорезных шпинделей, мм | 50 |
| Частота вращения шипорезных шпинделей, об/мин | 6750 |
| Диаметр пилы, мм | 250 |
| Тип подачи | пневмоподача |
| Ширина рабочего стола, мм | 350 |
| Диаметр наружный фрез, мм | 160 |
| Мощность узлов | |
| Торцовочные шпиндели, кВт | 4 |
| Шипорезные шпиндели, кВт | 11 |
| Суммарная мощность, кВт | 15 |
| Аспирация | |
| Диаметр патрубков стружкоприемников, мм | 2 х 120 / 1 х 110 |
| Давление воздуха в пневмосистеме, бар | 6-8 |
| Габаритные размеры | |
| Длина, мм (не использовать2) | 2100 |
| Ширина, мм | 1650 |
| Высота, мм | 1500 |
| Вес, кг | 900 |
