Станок шипорезный с узлом клеенанесения TSK 18AG
(голосов 763)
Артикул: pri75196
Предназначен для обработки с двух сторон торцов брусков и нарезания на них зубчатых шипов, в соответствии с ГОСТом 19414-90 и других размеров, для дальнейшего сращивания короткомерных брусков по длине на зубчато-клеевое соединение.
Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

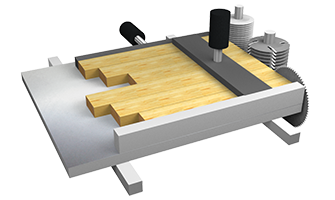

СХЕМА ОБРАБОТКИ:
Конструктивные особенности Китай TSK-18AG
|
МАССИВНАЯ СТАНИНА
Cтанина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров |
|
|

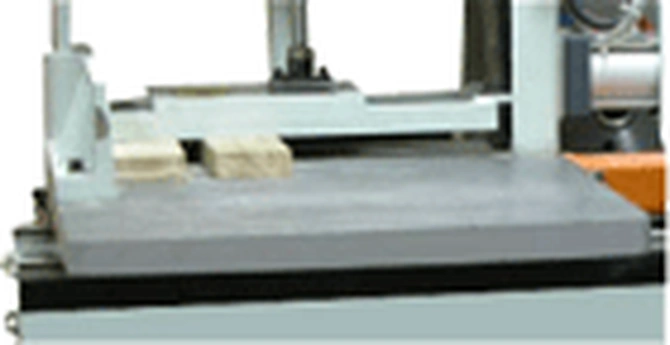

УВЕЛИЧЕННЫЙ РАБОЧИЙ СТОЛ КАРЕТКИ
Позволяет обеспечить надежную базовую поверхность для установки широкого пакета заготовок и свести к минимуму вибрации при обработке, что значительно повышает точность и качество обработанных шипов. |
|
УВЕЛИЧЕННАЯ ВЫСОТА ОБРАБОТКИ
Увеличенный диаметр торцовочной пилы, вылет фрезерного шпинделя и конструкция верхнего прижима позволяют обрабатывать заготовки шириной до 180 мм. |
|

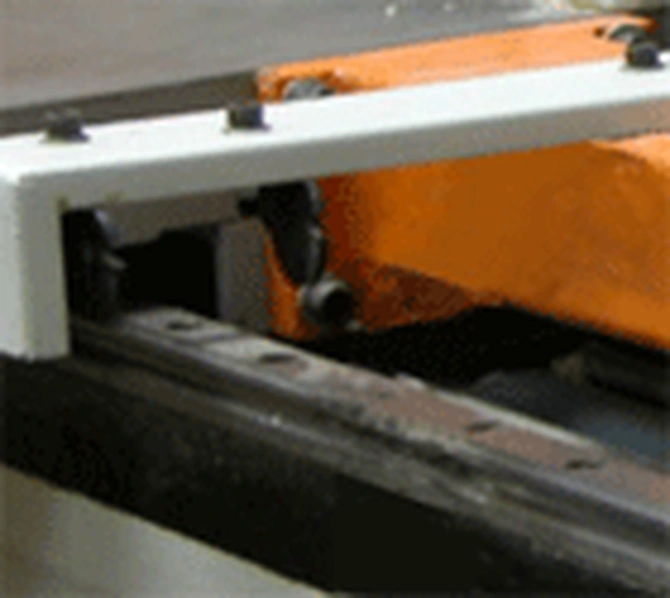

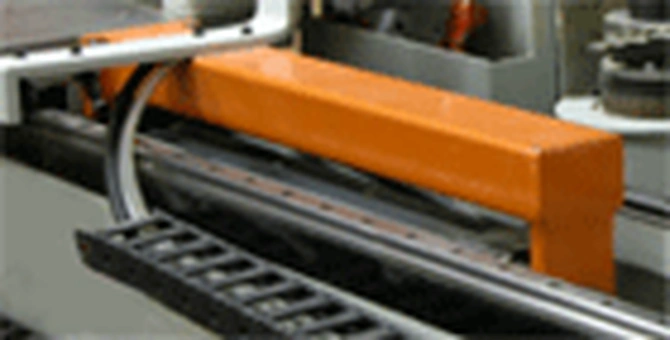

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Перемещение каретки осуществляется по усиленным линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей. |
|
СИСТЕМА ПОДАЧИ С РЕГУЛИРОВКОЙ СКОРОСТИ И ПЕРЕМЕЩЕНИЯ КАРЕТКИ
Подача заготовок в зону резания с помощью гидроцилидра позволяет плавно и равномерно перемещать пакет заготовок при обработке с бесступенчатой регулировкой скорости подачи и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла обработки заготовки и увеличение производительности станка. |
|

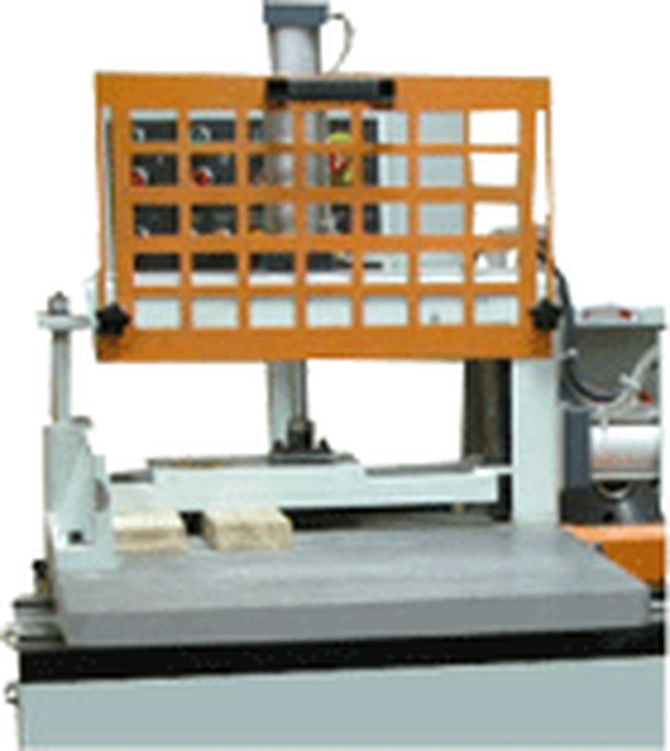

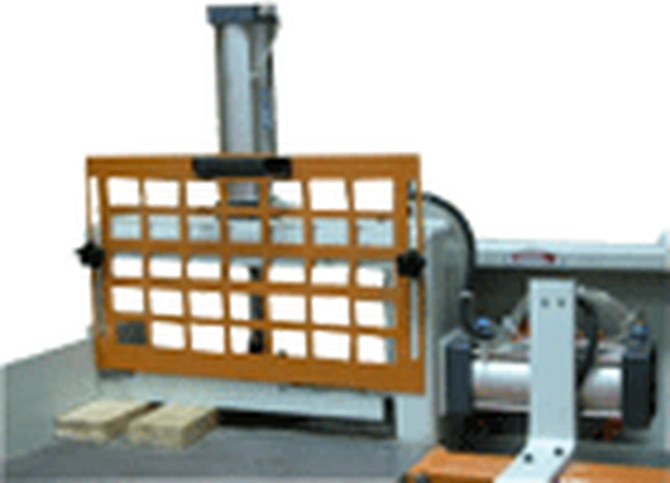

НАДЕЖНЫЙ ПРИЖИМ ПАКЕТА ЗАГОТОВОК
Прижим пакета заготовок к боковой базовой плоскости и верхний прижим к поверхности стола с помощью регулируемых пневмоцилиндров обеспечивают надежное базирование заготовок и высокую точность обработки шипов. |
|
ТОРЦОВОЧНЫЙ УЗЕЛ С ПИЛОЙ И ДРОБИЛКОЙ
Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимость от глубины обработки шипа с помощью точной трапецеидальной винтовой пары. |
|

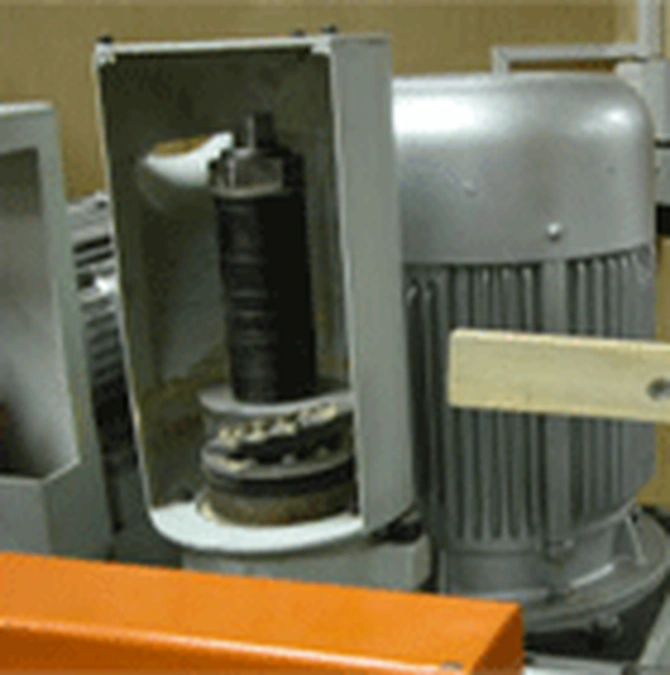

ВЫСОКОТОЧНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
Применение в конструкции шпинделя высокоскоростных сдвоенных радиальноупорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов. |
|

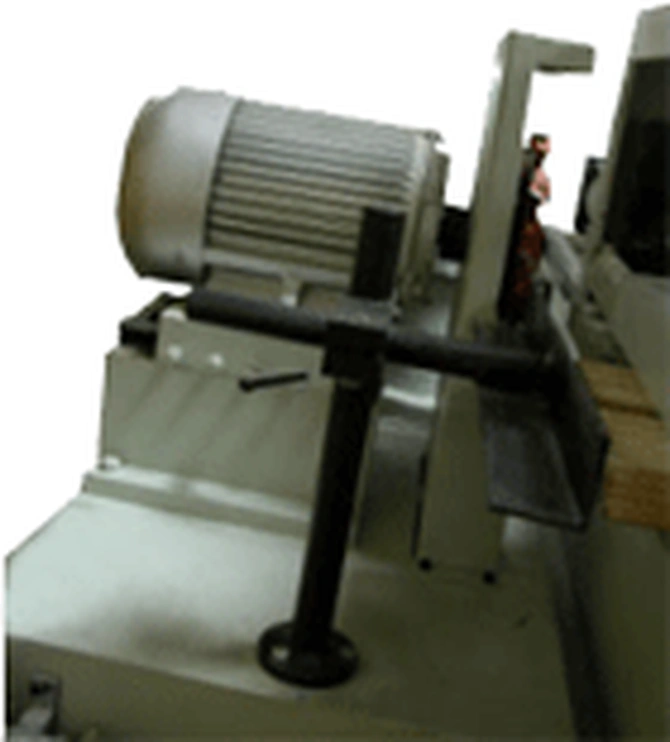

ПРИВОД ФРЕЗЕРНОГО ШПИНДЕЛЯ УВЕЛИЧЕННОЙ МОЩНОСТИ
Привод фрезерного шпинделя для нарезания шипов осуществляется от электродвигателя мощность 11 кВт, что обеспечивает надежную работу станка при обработке пакета заготовок. Стационарное крепление электродвигателя исключает передачу вибрации и нагрузок на шпиндель, что обеспечивает высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла. |
|
УСТРОЙСТВО СМЕЩЕНИЯ ПАКЕТА ЗАГОТОВОК
Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение. |
|
УПРАВЛЕНИЕ РАБОТОЙ СТАНКА В АВТОМАТИЧЕСКОМ РЕЖИМЕ
Осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы. Обеспечивается удобство работы на станке и повышение производительности. |
|

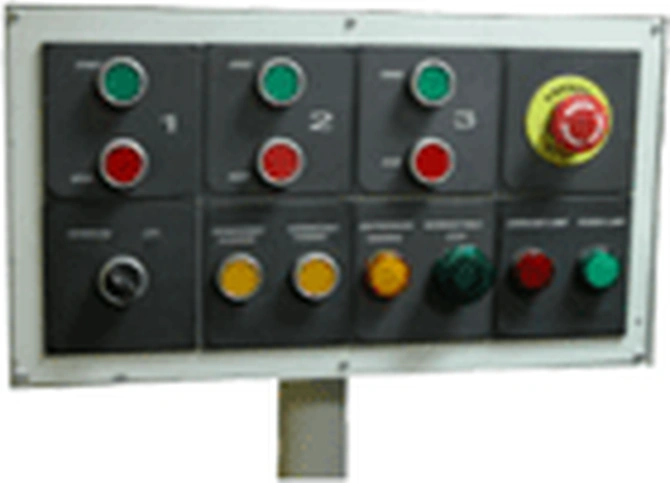

ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ
Эргономичный пульт управления, установленный на стойке, обеспечивает удобство управления станком при проведении наладочных работ. |
|

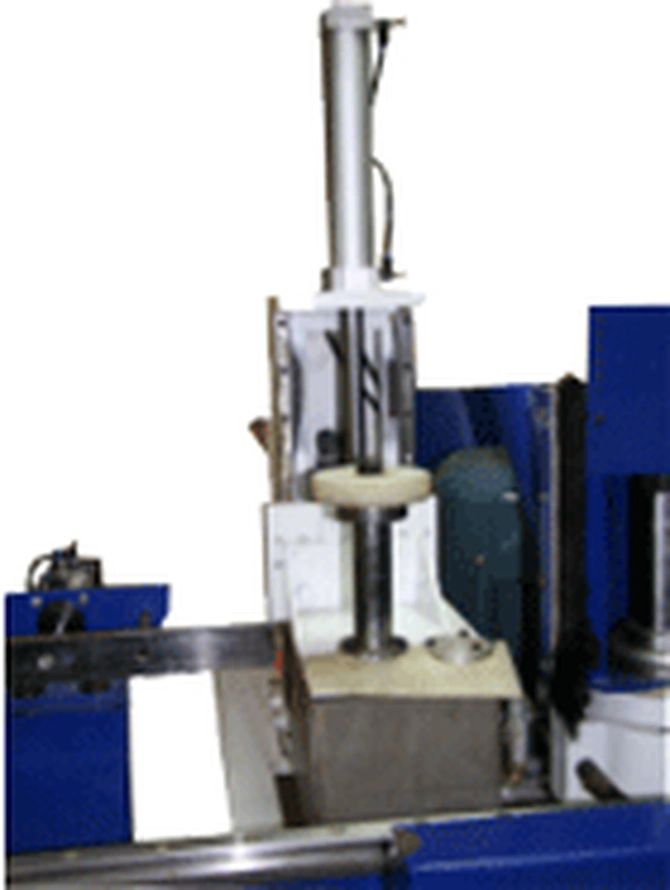

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ КЛЕЯ (КЛЕЕНАМАЗКА)
Осуществляет нанесение клея из клеевого бачка на обработанные шипы в процессе перемещения каретки в переднее положение в автоматическом режиме. Подъем клеевого вальца в рабочее положение производится пневмоцилиндром с последующим возвратом в исходное положение. |
|
ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ
Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ. |
Технические характеристики станка Китай TSK-18AG
| Общие характеристики | |
| Размеры рабочего стола, мм | 700 x 600 |
| Скорость подачи, м/мин | 3 - 6 |
| Посадочный диаметр торцовочных и подрезных валов, мм | 30 |
| Наличие встроенного узла клеенанесения | есть |
| Частота вращения торцовочных и подрезных валов, об/мин | 2840 |
| Минимальная ширина заготовки (высота пакета), мм | 40 |
| Минимальная длина ламели, мм | 250 |
| Максимальная длина ламели, мм | 1000 |
| Смещение на полшага (переключатель) | нет |
| Максимальная ширина заготовки (высота пакета), мм | 170 / 180 |
| Посадочный диаметр шипорезных шпинделей, мм | 50 |
| Частота вращения шипорезных шпинделей, об/мин | 6750 |
| Диаметр наружный пилы, мм | 300 / 350 |
| Диаметр пилы, мм | 250 |
| Рабочее давление воздуха в пневмосистеме, бар | 6-8 |
| Тип подачи | гидроподача |
| Ширина рабочего стола, мм | 445 |
| Диаметр наружный фрез, мм | 160 |
| Мощность узлов | |
| Торцовочные шпиндели, шт. х кВт | 2 х 4 |
| Шипорезные шпиндели, кВт | 11 |
| Гидромотор, шт. х кВт | 2.2 |
| Суммарная мощность, кВт | 17.2 |
| Габаритные размеры | |
| Длина, мм | 2950 |
| Ширина, мм | 1300 |
| Высота, мм | 1800 |
| Вес, кг | 1320 |
