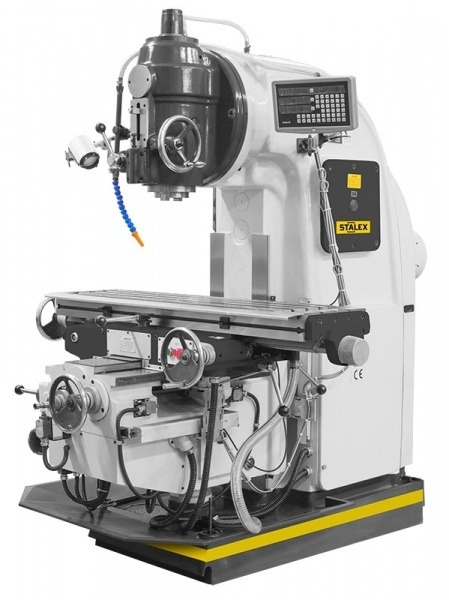

Станок вертикально-фрезерный Stalex X5032A
Артикул: staX5032A
Вертикально-фрезерный станок Stalex X5032A предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов торцовыми, концевыми и другими фрезами - используются для обработки плоскостей, наклонных плоскостей, пазов, шестерен и т.д. Охлождение подается двигателем центробежного вертикального насоса по трубопроводам через сопло к инструменту.
Обработка винтовой поверхности доступна при установке делительной головки и подключении вала передачи делительной головки к продольному ходовому винту передачи рабочего стола. Обработка кулачков и дуговых пазов доступна при установке поворотного стола. Станок X5032A используется в таких областях, как: ремонтные станции, крупные заводы и так далее.
Особенности станка
 |
Универсальность Поворот головки на угол ± 45° влево/вправо |
 |
Простота управления Цифровая индикация по осям X/Y/Z |
 |
Автоматизация Автоматизированный ход стола по осям X, Y, Z |
 |
Штатная система подачи СОЖ Встроенное устройство подвода СОЖ и поддон для сбора стружки |
 |
Качество Электрокомпоненты Schneider electric |
 |
Стандарт СЕ |
Преимущества STALEX X5032A
- Изготовлен из высококачественного чугуна и стали
- Усиленные упорные подшипники шпинделя
- Поворот головки на угол ± 45° влево/вправо
- Централизованная смазка стола
- Автоматизированный ход стола X, Y, Z
- ШВП по осям X/Y
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- Изготовлен по стандарту СЕ
Технические характеристики STALEX X5032A
| STALEX X5032A | |
|---|---|
| Конус шпинделя |
ISO 50 (7:24) |
| Частота вращения шпинделя, 18 |
30-1500 об/мин |
| Ход пиноли шпинделя |
70 мм |
| Диаметр отверстия шпинделя |
29 мм |
| Расстояние шпиндель-стол(мин/макс) |
60/410 мм |
| Расстояние шпиндель-стойка |
350 мм |
| Размер рабочего стола |
1320х320 мм |
| Перемещение стола по оси X, Y |
700х255 мм |
| Ускоренное перемещение стола X/Y/Z |
2300/1533/770 мм/мин |
| Диапазон скорости подачи стола: | |
| Продольное, 18 |
23,5-1180 мм/мин |
| Поперечное, 18 |
15-786 мм/мин |
| Вертикальное, 18 |
8-394 мм/мин |
| Максимальный вертикальный ход стола (мех/ручной) |
330/350 мм |
| Максимальный поперечный ход стола(мех/ручной) |
255/240 мм |
| Максимальный продольный ход стола(мех/ручной) |
700/680 мм |
| Деление лимбаь |
0,05 мм |
| Продольное |
0,05 мм |
| Поперечное |
0,05 мм |
| Вертикальное |
0,05 мм |
| Пазы Т-образные |
3х18 мм |
| Расстояние между пазами |
70 мм |
| Диапазон поворота головки шпинделя |
± 45° |
| Общая мощность |
11 кВт |
| Мощность главного привода |
7,5 кВт |
| Мощность мотора перемещения X /Y/Z |
1,5 кВт |
| Двигатель насоса СОЖ |
0,125 кВт |
| Подача СОЖ |
22 л/мин |
| Максимальная нагрузка на стол |
500 кг |
| Габаритные размеры (ДхШхВ) |
1900х1670х1960 мм |
| Масса |
2800 кг |
Комплект поставки
1) Цанговый патрон ISO50 с набором цанг 8шт
2) Оправка ISO50/MT4.
3) Тиски фрезерные 160 мм
4) Оправка ISO50 для торцевых фрез.
5) Лампа местного освещения
6) Инструмент для обслуживания
7) УЦИ по трем осям
