Сверлильно-присадочный станок с ЧПУ HOLD HB621JKH6FX
(голосов 763)
Артикул: int5302
Сверлильно-присадочные станки с ЧПУ предназначены для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок. Такое оборудование позволяет получить очень точные и четко соответствующие необходимым размерам детали с большим количеством отверстий, без сколов.
Система управления станком на базе промышленного компьютера, позволяет выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Преимущества
- Магазин для автоматической смены инструмента на верхнем фрезерном шпинделе для удовлетворения различных технологических потребностей: шестистороннее сверление, фрезерование, паз под световой провод, паз под световую ленту, паз для верхних и нижних петель, паз для невидимого соединителя и т. д.)
- В середине верхней сверлильной головы имеется дополнительное аспирационное отверстие, чтобы решить проблему попадания пыли на поверхность заготовки.
- Верхний шпиндель оснащен горизонтальным пильным диском и вертикальной фрезой. Пильный диск предназначен для горизонтального паза, для производства заготовок с пазом для светодиодной ленты, боковой ручкой и других процессов.
- Минимальный размер обрабатываемой заготовки - 70X30 мм.
- Подающий захват имеет уникальную конструкцию с отверстием в середине, таким образом, что небольшая заготовка в положении захвата может быть просверлена в центре.
- Большой резервуар сжатого воздуха со стабилизацией давления.
- Интеллектуальная система бокового выравнивания.
- В нем используется прецизионная зубчатая рейка. Точность зубчатой рейки составляет DIN6, и она шлифуется на прецизионном шлифовальном станке. Обладает высокой точностью и не требует специального обслуживания.
- Два захвата управляются сервоприводом для точного позиционирования. Когда захват быстро перемещается, нижняя пластина захвата опускается, чтобы избежать касания панели. Захват может быть оснащен функцией обдува, которая позволяет сдувать пыль с захвата и избегать защемления панели.
- Одновременная обработка верхнего и нижнего паза.
- Обработка двух плит одновременно.
- Функция моделирования может заранее смоделировать обработку заготовки, чтобы избежать неправильной работы.
- Анализ данных, подсчет времени обработки каждого сверла и фрезы до установленного времени использования и выдача запроса на замену инструмента.
- Функция статистики обработки: статистика информации QR-кода каждой панели, время начала обработки, время окончания, затраченное время и временной интервал размещения панелей для облегчения управления эффективностью работы сотрудников.
- Многоосевая система ЧПУ, многоканальная технология. Обработанные и ожидающие обработки файлы отображаются отдельно, что позволяет легко определить, не пропущен ли какой-либо процесс. В то же время, управление разгрузкой и обработкой использует многоканальную технологию управления, поэтому зажим возвращается в положение приема для захвата новой панели после того, как обработанная панель разгружена.
Особенности конструкции
 |
Схема расположения рабочих группВерхняя голова: 24 вертикальных шпинделей, 16 горизонтальных; 1 фрезерный шпиндель; Нижняя голова: 9 вертикальных шпинделей; 1 фрезерный шпиндель. |
 |

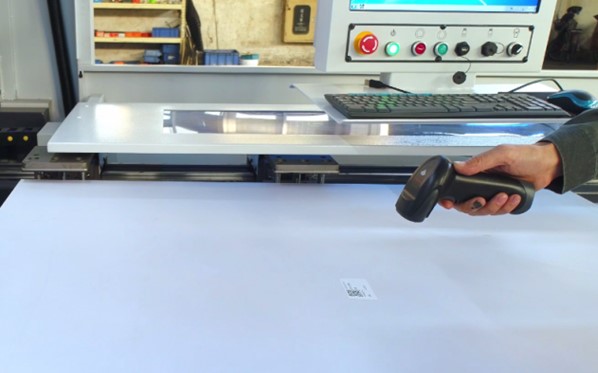

Система сканированияСканер для работы со штрих-кодами и QR-кодами автоматически загружает графические файлы и сокращает время перехода на различные карты присадки. Позволяет экономить рабочее время. |
 |

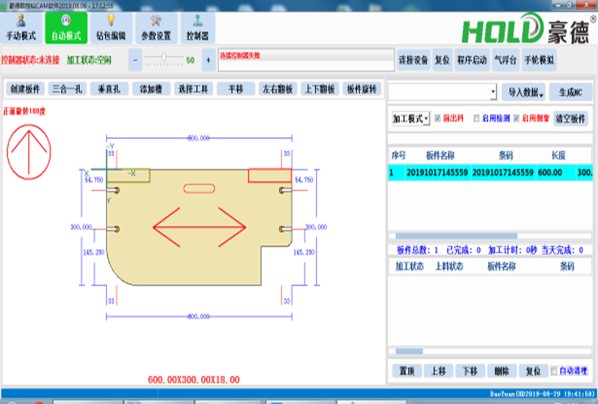

Интерфейс управленияОперационное программное обеспечение на базе Windows. Мощное, простое в управлении. |
 |
Интеллектуальный боковой упорБоковой упор для дополнительной поддержки детали во время операций обработки. Автоматическое позиционирование в зависимости от ширины панели. |
 |

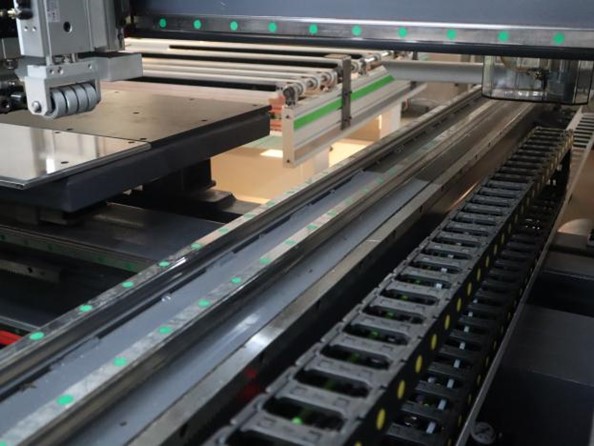

Прецизионный направляющий рельсНаправляющий рельс при изготовлении обрабатывается на крупногабаритном портальном обрабатывающем центре с ЧПУ, с высокой точностью, что позволяет обеспечить стабильность хода при высокоскоростной работе станка. |
 |

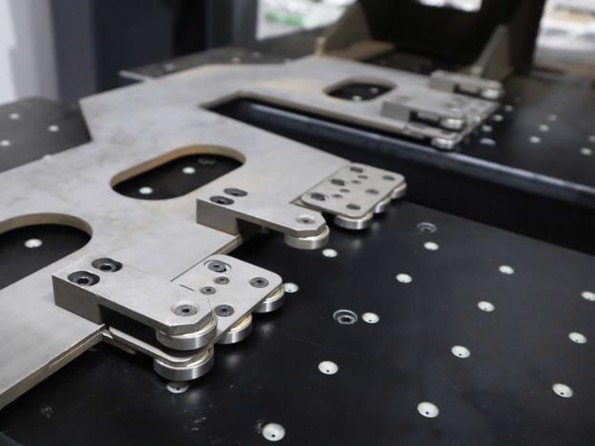

Двойной захватДва захвата управляются сервоприводами и обеспечивают точное позиционирование. Когда захват быстро перемещается, нижняя пластина захвата опускается, чтобы избежать касания панели. Захват имеет функцию обдува, для удаления пыли/стружки во избежание повреждения заготовки |
 |

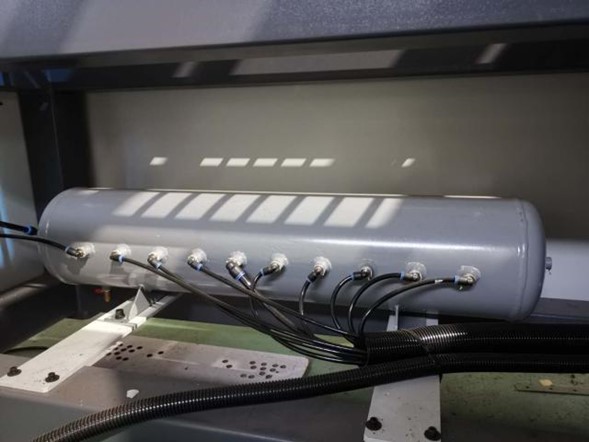

Ресивер для сжатого воздухаБольшой объем ресивера обеспечивает стабильную подачу сжатого воздуха. |
 |

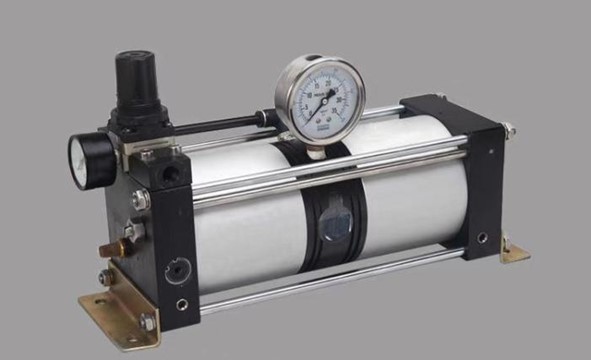

Усилитель давления воздухаОбеспечивает стабильное давление сжатого воздуха в системе, что повышает качество обработки |
 |

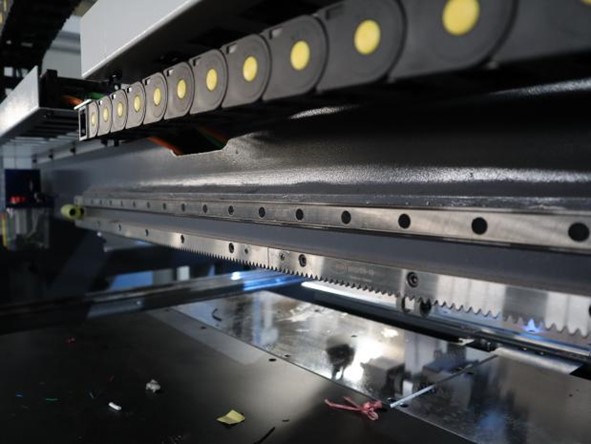

Высокоточная рейка и шестерняСтойка 2M имеет высокие технические характеристики, большую поверхность контакта, сильную несущую способность и стабильную передачу. |
 |

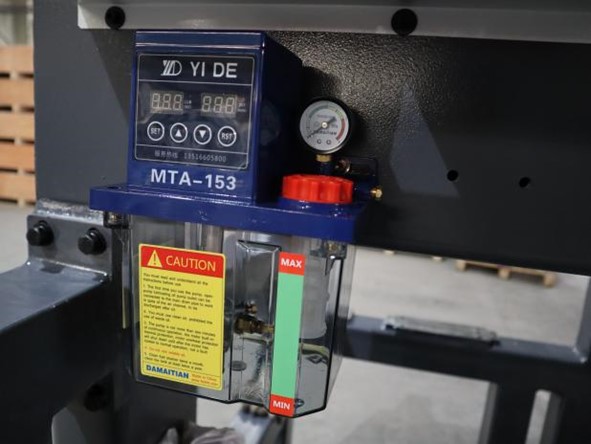

Автоматическая система смазкиРегулируемая автоматическая смазка продлевает срок службы оборудования. |
 |
Электрокомпоненты системы управленияНизковольтное электрооборудование выбирается из известных мировых брендов, которые обладают сильной способностью защиты от помех и обеспечивают более плавную и стабильную работу оборудования. |
 |

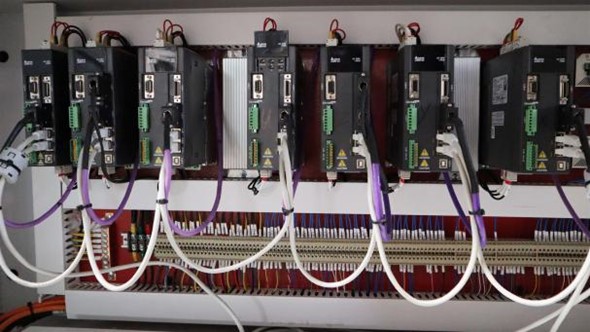

Система управления сервоприводомВысокопроизводительный сервопривод с шиной и двигателем абсолютного значения, обладает высокой помехозащищенностью. Нет необходимости возвращаться к базовой точке, что позволяет избежать погрешности точности, вызванной помехами переключателя базовой точки |
 |

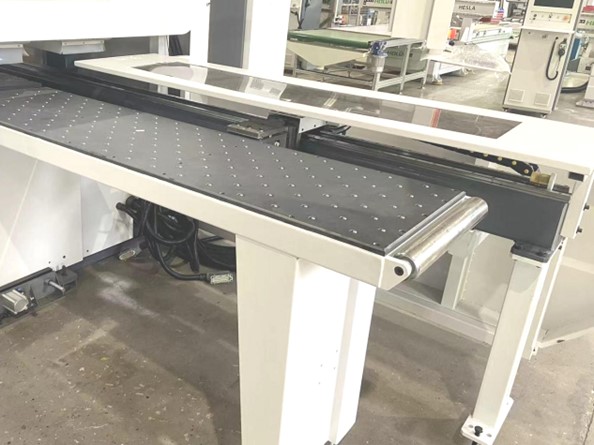

Воздушный рабочий столРабочий стол загрузки заготовок с воздушной подушкой, защищает заготовку от повреждений и облегчает перемещение тяжелых габаритных заготовок. |
 |
Разгрузочный столРазгрузочный стол с приводным конвейером. |
 |
Магазин для автоматической смены инструмента на 6 позиций |
 |

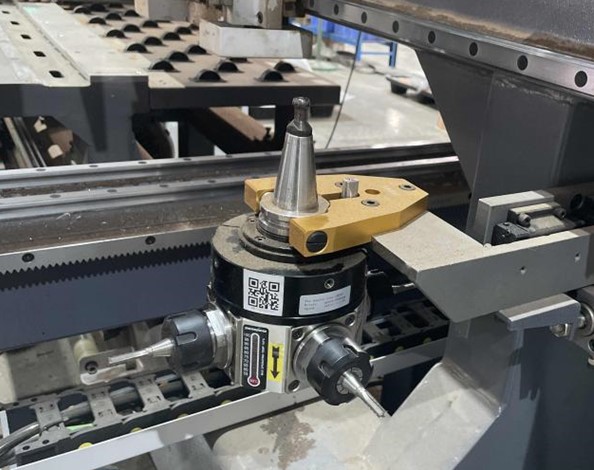

Держатель поперечной фрезы (К) |
Сверлильно-присадочные станки с ЧПУ предназначены для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок. Такое оборудование позволяет получить очень точные и четко соответствующие необходимым размерам детали с большим количеством отверстий, без сколов.
Система управления станком на базе промышленного компьютера, позволяет выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Технические характеристики
| Размер обрабатываемых панелей | |
| Мин. ширина обрабатываемой панели, мм. | 30 |
| Макс. ширина обрабатываемой панели, мм. | 1 210 |
| Мин. длина обрабатываемой панели, мм. | 70 |
| Макс. длина обрабатываемой панели, мм. | 3 300 |
| Мин. толщина обрабатываемой панели, мм. | 9 |
| Макс. толщина обрабатываемой панели, мм. | 55 |
| Максимальная скорость позиционирования | |
| Макс. скорость по оси x, м/мин. | 130 |
| Макс. скорость по оси y, м/мин. | 100 |
| Макс. скорость по оси z, м/мин. | 50 |
| Макс. скорость по оси a, м/мин. (скорость толкателей) | 60 |
| Рабочие группы | |
| Количество сверлильных голов, шт. | 3 (2 сверху и 1 снизу) |
| Мощность верхнего фрезерного шпинделя, квт. | 9 |
| Мощность нижнего фрезерного шпинделя, квт. | 6 |
| Скорость вращения фрезерного шпинделя, об/мин. | 18 000 |
| Конфигурация шпинделей верхней сверлильной головы | 12х2 вертикальных шпинделей |
| (2+2)х2 горизонтальных шпинделей по х | |
| (2+2)х2 горизонтальных шпинделей по y | |
| 1 фрезерный шпиндель | |
| 1 пазовая пила | |
| Конфигурация шпинделей нижней сверлильной головы | 9 вертикальных шпинделей |
| 1 фрезерный шпиндель | |
| Общие параметры | |
| Система смазки | Автоматическая |
| Общая мощность, квт. | 41 |
| Питание | 380В / 50Гц |
| Габариты, мм. | 5900x2700x2500 |
| Вес, кг. | 3000 |
