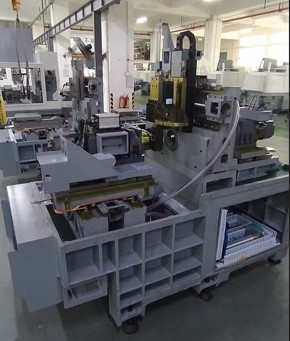

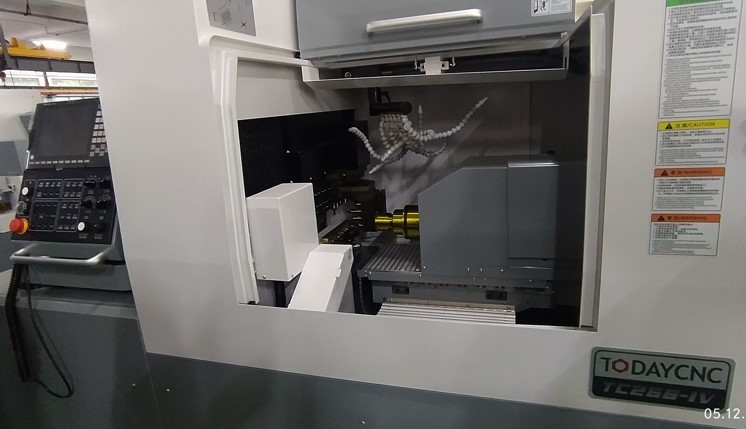

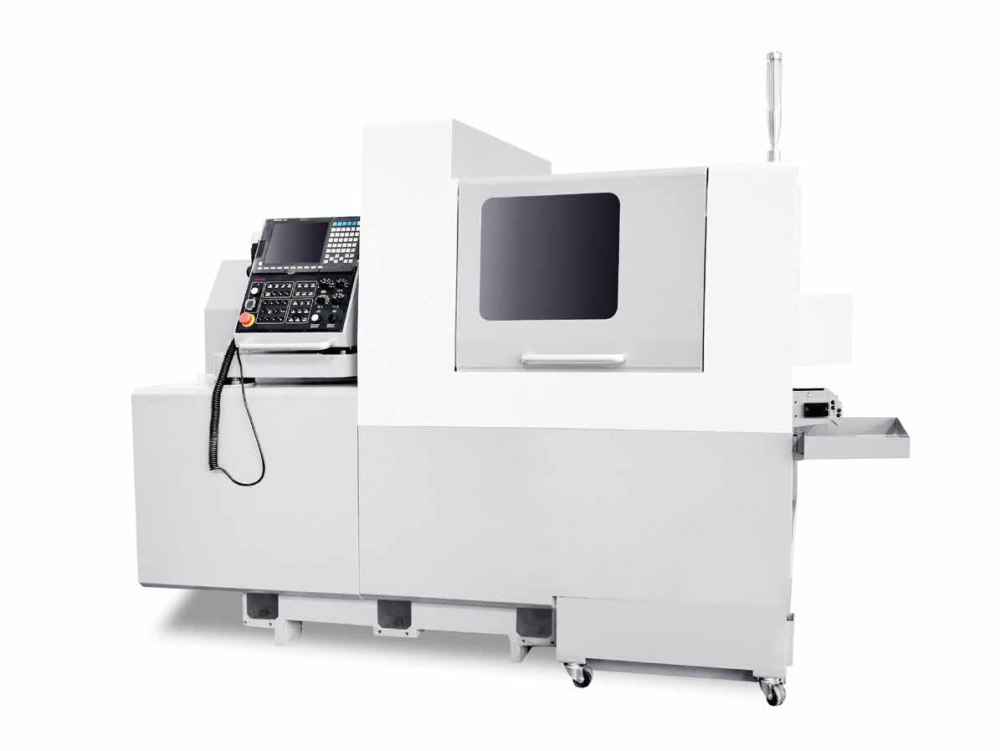

Токарные автоматы продольного точения MetalCraft MTC-266
Артикул: MTC-266
Высокопроизводительный 5-ти осевой токарный автомат с ЧПУ швейцарского типа (Swiss-Type) модели TC265-1 является высокопроизводительным станком для обработки прутков диаметром от 5 до 26 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей). Станок оснащенные подвижной шпиндельной бабкой, цанговым патроном, вращающейся направляющей втулкой, линейным инструментальным суппортом, приводными инструментальными блоками, а также автоматическим податчиком прутка, позволяют производить одновременную полноценную обработку в обоих шпинделях.
Автоматы продольного точения предназначены для серийного и крупносерийного производства деталей средней сложности из калиброванного прутка диаметром до 20мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей).
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.
Особенности metalcraft mtc-266
• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Использование синхронной направляющей втулки обеспечивает высокоскоростную и высокоточную обработку.
• С направляющей втулкой или без направляющей втулки, гибкое переключение для удовлетворения различных потребностей обработки.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Высокомоментный двигатель, высокая жесткость и высокопрочные направляющие для каждой оси, линейный инструментальный суппорт для удовлетворения требований большого количества технологических операций и высокой эффективности обработки.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.
• Применяется высокоточный встроенный электрический главный- и противо-шпиндель (мотор-шпиндели), установленные в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.

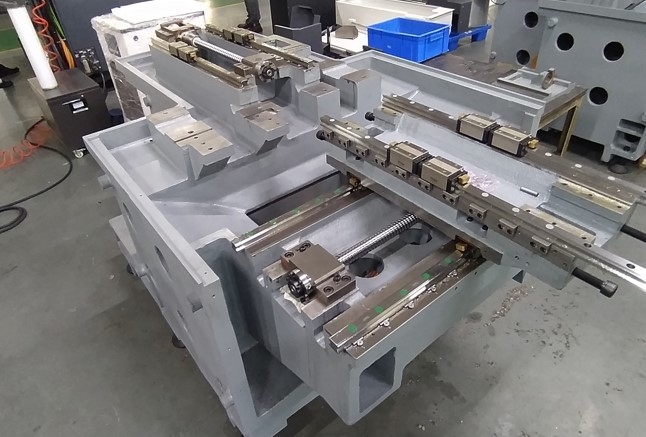

• Применяются высокоточные шарико-винтовые пары и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• Можно выбрать тип направляющей втулки, без втулки или с фиксированной направляющей втулкой, и тип вращающейся направляющей втулки.
• Применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• После установки автоматического устройства подачи прутка можно реализовать автоматическую подачу заготовки и обработку.
Технические характеристики metalcraft mtc-266
| Характеристика | Значение |
|---|---|
| Модель станка | MTC-266 |
| Система чпу | SYNTEC 220TB |
| Тип | Двухшпиндельный |
| Макс. длина обработки с направляющей втулкой, мм | 250 |
| Макс, длина обработки без направляющей втулки, мм | 2.5D |
| Диаметр обрабатываемого прутка, мм | Ø 3-26 |
| Макс. диаметр радиального сверления, мм | Ø 10 |
| Тип подачи | Автоматический, при помощи барфидера |
| Мощность двигателя подачи, квт | 1 |
| Скорость подачи, м/мин | 24(X1/X2/Y1/Z1/Z2) |
| Макс. диаметр радиального нарезания резьбы, мм | M6 |
| Макс. диаметр прутка, мм | Ø26 |
| Макс. диаметр нарезаемой резьбы главного шпинделя | M6 |
| Макс. диаметр сверления главного шпинделя, мм | Ø 10 |
| Макс. диаметр обработки главного шпинделя, мм | Ø 26 |
| Мощность главного шпинделя, квт | 2.2 / 3.7 |
| Макс. диаметр нарезаемой резьбы противошпинделя | M8 |
| Макс. диаметр сверления противошпинделя, мм | Ø 10 |
| Макс. диаметр обработки противошпинделя, мм | Ø 26 |
| Макс. диаметр зажима прутка в противошпинделе, мм | Ø 26 |
| Макс. диаметр сквозного отверстия прот-, мм | Ø 27 |
| Кол-во инструментов в противошпинделе, шт. | 4 |
| Общее кол-во инструментальных позиций, шт. | 25 |
| Скорость вращения приводного инструмента, об/мин | 5500 |
| Кол-во инструментов для наружной обработки, шт. | 6 |
| Количество позиций для радиальной обработки, шт. | 4 |
| Число осей управления, шт. | 8 |
| Напряжение электропитания, в | 380 |
| Устройство давления воздуха, мпа | 0,6 |
| Номинальная мощность, квт | 15 |
| Габаритные размеры станка (д x ш x в), мм | 2700x1350x1850 |
| Масса станка, кг | 2900 |
Комплект поставки metalcraft mtc-266
| № п/п | Наименование | Примечание | Количество |
Используемые комплектующие |
|||
| 1 | Система ЧПУ | SYNTEC 220TB | - |
| 2 | Барфидер с гидродинамическим приводом | Barload (Тайвань) | - |
| 3 | Сервомоторы и приводы осей X,Z | SYNTEC | - |
| 4 | Приводы шпинделей и энкодеры | SYNTEC | - |
| 5 | Подшипники шпинделя/направляющих втулок и приводов (класс- P4) | NSK (Япония), FAG (Германия) | - |
| 6 | Шарико-винтовые пары, класса- C3 | PMI/HIWIN (Тайвань) | - |
| 7 | Направляющие станины | THK (Япония), PMI/ HIWIN (Тайвань) | - |
| 8 | Пневматические комплектующие | AIRTAC (Тайвань), SMC (Япония) | - |
| 9 | Система смазки | Baotn (Китай) | - |
| 10 | Главные электрические компоненты | SCHNEIDER (Франция)/ IDEC (Япония) | - |
| 11 | Реле и переключатель хода | IDEC (Япония) | - |
Стандартная комплектация |
|||
| 1 | Система ЧПУ | Включено в стоимость | 1 комп. |
| 2 | Уловитель деталей (включая конвейерную ленту) | Включено в стоимость | 1 шт. |
| 3 | Направляющая втулка прутка | Включено в стоимость | 1 шт. |
| 4 | Барфидер с гидродинамическим приводом | Включено в стоимость | 1 шт. |
| 5 | Стружкоуборочный транспортер | Включено в стоимость | 1 шт. |
| 6 | Насос высокого давления СОЖ | Включено в стоимость | 1 шт. |
| 7 | Система удаления масляного тумана | Включено в стоимость | 1 шт. |
| 8 | Приёмный лоток для длинномеров | Включено в стоимость | 1 шт. |
| 9 | Цанга главного шпинделя | Включено в стоимость | 1 шт. |
| 10 | Цанга противошпинделя | Включено в стоимость | 1 шт. |
| 11 | Цанга барфидера | Включено в стоимость | 1 шт. |
| 12 | Направляющая втулка прутка | Включено в стоимость | 1 шт. |
| 13 | Маслоохладитель | Включено в стоимость | 1 шт. |
| 14 | Трансформатор | Включено в стоимость | 1 шт. |
| 15 | Набор цанг и направляющая втулка | Включено в стоимость | 1 комп. |
Дополнительные опции |
|||
| 1 | Торцевой приводной инструмент (3×ER16) | По согласованию | 3 шт. |
| 2 | Приводной инструмент (2×ER16) | По согласованию | 2 шт. |
.png)
