Токарные автоматы с ЧПУ IRONMAC ITA-SY
Артикул: kam9845761
8-ми осевые 2-х шпиндельные токарные центры с ЧПУ IRONMAC ITA-SY специально разработаны для высокопроизводительной обработки* деталей самой сложной конфигурации, изготовление которых требует применение большого количества инструмента, с высокой точностью, стабильностью размеров и качеством обработанной поверхности.
Использование на производстве токарных центров с ЧПУ IRONMAC ITA-SY позволяет существенно расширить номенклатуру выпускаемой продукции и сократить количество используемого оборудования. Данные станки могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность.
Станки способны выполнять различные операции, включая много-осевую контурную обработку и используются на предприятиях автомобильной промышленности, приборостроения и инструментальных производствах.
Преимущества IRONMAC ITA-SY
- Инструментальная система на 12 приводных позиций
- Обработка деталей сложной конфигурации
- Короткий срок окупаемости
Конструктивные особенности IRONMAC ITA-SY
| Инструментальная система Инструментальная система с револьверной головкой на 12 приводных позиций (BMT55) - для обработки в главном шпинделе, в сочетании с инструментальным суппортом на 4 приводных + 4 статических осевых инструмента и 5-ти позиционный токарный суппорт - для обработки в противошпинделе - позволяют производить обработку в двух шпинделях одновременно.Максимально эффективная и производительная схема обработки благодаря широкому набору инструментальных позиций - 25 шт. |

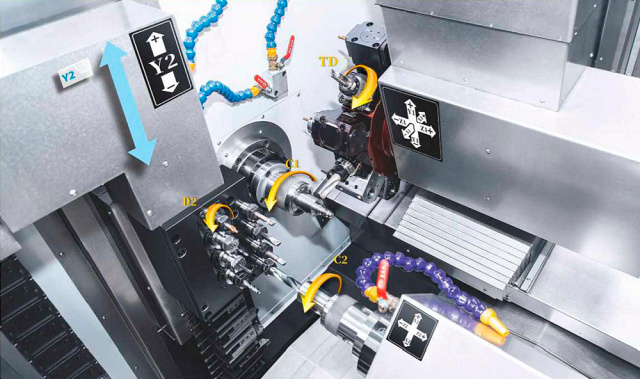

| 10 управляемых осей 10 управляемых осей - X + Z + Y + X1 + Y1 + Z1 + C1 + C2 + TD + D2. Оси Y1 и Y2 на силовой приводной револьверной головке и инструментальном суппорте соответственно, а так же оси индексации C1 и C2 для шпинделя и противошпинделя позволяют вести высокоскоростную обработку самых сложных по конфигурации деятелей с высокой точностью и качеством поверхности. |
| СОЖ Специальная конструкция бака СОЖ и бокового стружечного конвейера обеспечивают простоту обслуживания и высокую эффективность охлаждения. |
| Позиционирования револьверной головки Зубчатая муфта сверхвысокой точности используется для точного позиционирования револьверной головки, а также высокой жёсткости обработки в любых условиях. |
| Серводвигатель Мощный серводвигатель револьверной головки обеспечивает быстрое позиционирование, например время смены соседнего инструмента - 0,2 секунды, а диагонально противоположенного - 0,5 секунд. |
| Перемещение по осям Перемещение по оси Y1 составляет 100 мм (±50 мм), а угол между осями Y1 и X1 составляет ровно 90°, поэтому центр тяжести револьверной головки всегда находится на опорных направляющих, обеспечивая максимальную жёсткость в процессе обработки.Ход по оси Y2 - 570 мм, а быстрое перемещение - 24 м/мин - обеспечивают быструю смену инструмента и возможность высокопроизводительного контурного фрезерования. |
| Инструментальный суппорт Конструкция комбинированного инструментального суппорта для обработки в противошпинделе разработана специально для повышения эффективности обработки. Мощность 2,4 кВт и высокий крутящий момент позволяют производить самую сложную обработку, а большое количество инструментальных позиций расширяет технические возможности оборудования. |
| Уловитель и конвейер готовых деталей Уловитель и конвейер готовых деталей в базовой комплектации станка. |
| Возможность автоматизации Возможность автоматизации за счет установки автоматического подающего устройства прутка. |
| Система ЧПУ Система ЧПУ Syntec 200 TB. |
