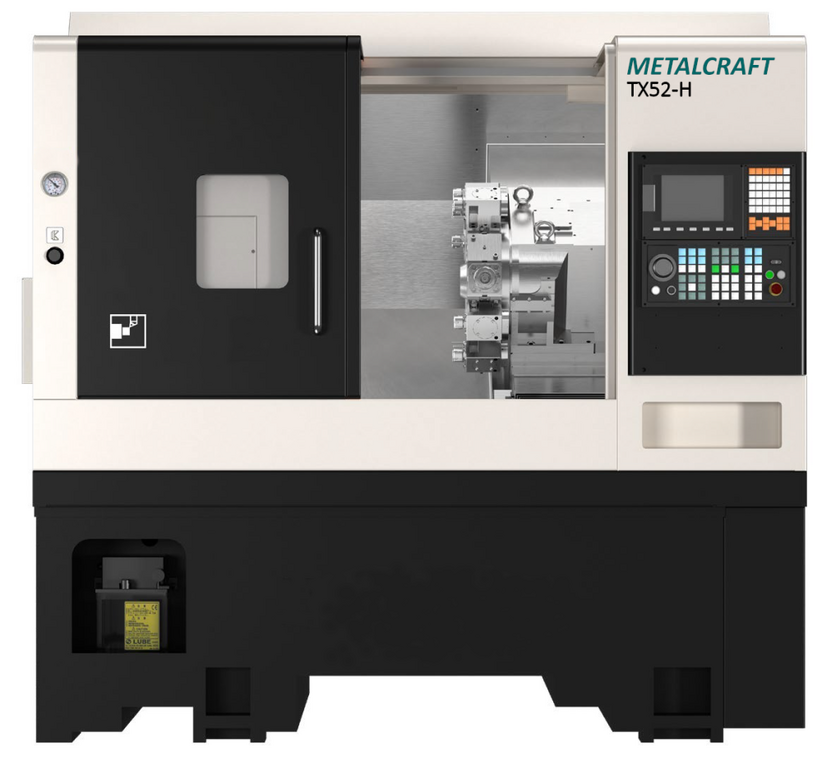

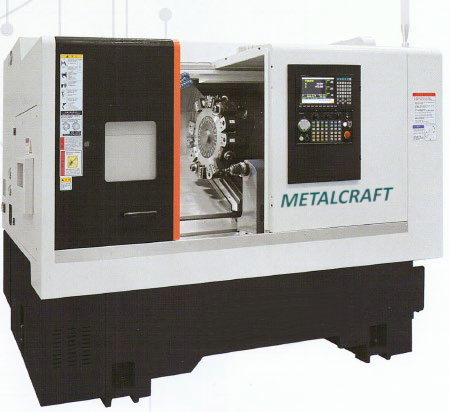

Токарный автомат MetalCraft TX52-H без задней бабки
Артикул: TX52-H
Токарный станок с ЧПУ MetalCraft модели TX52-H используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение.
Особенности metalcraft tx52-h

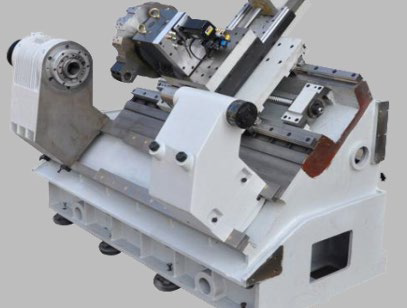

• В станках серии TX52-H используется цельнолитая интегрированная чугунная станина с большим коэффициентом демпфирования вибраций и малым коэффициентом деформаций.
• Конструкция с углом наклона станины в 30° позволяет оператору удобно устанавливать и снимать заготовку, инструмент, а также легко удалять стружку.
• В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения роликового типа, производства HIWIN / PMI (Тайвань), выполняют перемещение по осям - X/Z c высокой точностью и скоростью.
• Конструкция инструментальной панели с Т-образными пазами, экономит время смены инструмента (инструментальных блоков).

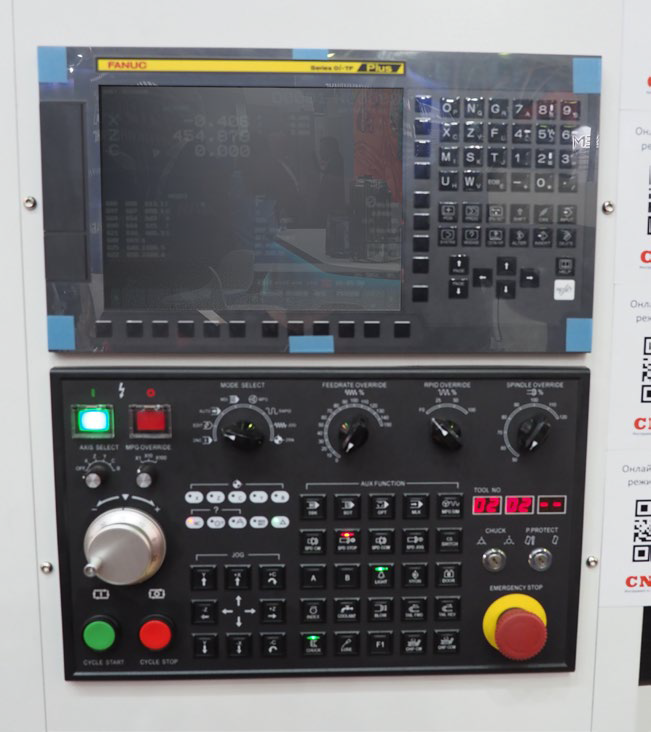

•Токарные станки TX52-H оснащаются системой ЧПУ - FANUC, которая является наиболее оптимальной по такого типа.
• Эффективная токарная обработка. Максимальная скорость вращения шпинделя 3500 об/мин, скорость подачи по осям X и Z может достигать 25 м/мин.
• Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.

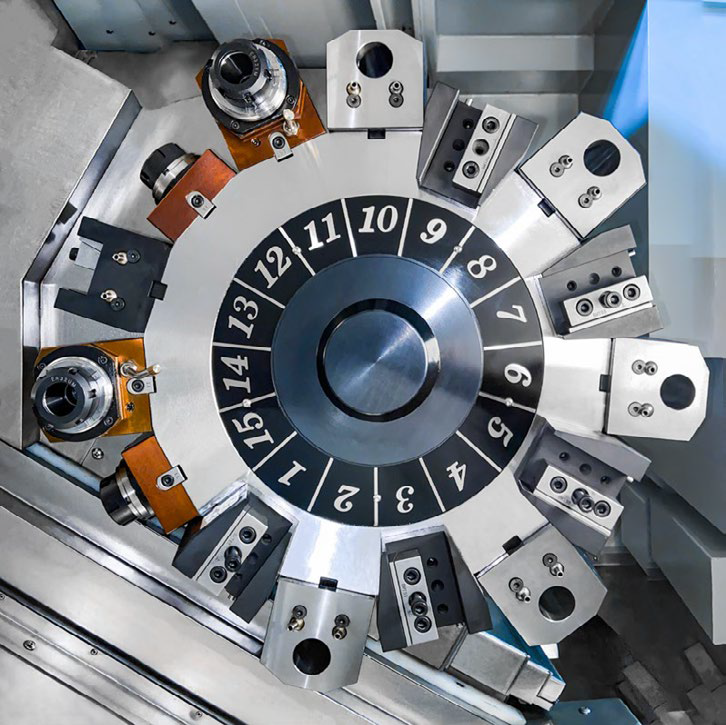

• Станки серии TX52-H комплектуются револьверной головкой BMT-55 на 12 или 15 позиций инструмента.
• Подходит для сложной, малогабаритной, точной обработки.
Технические характеристики metalcraft tx52-h
| Характеристика | Значение |
|---|---|
| Модель станка | TX52-H |
| Бренд | MetalCraft |
| Система чпу | Fanuc 0i-Tf(5) Plus |
| Угол наклона станины | 30° |
| Биение, мм | ≤0.003 |
| Макс. диаметр над станиной, мм | Ø400 |
| Макс. диаметр точения, мм | Ø200 |
| Макс. длина точения, мм | 270 |
| Диаметр обрабатываемого прутка, мм | Ø 51 |
| Ход по оси x / z / y, мм | 220 / 350 |
| Ускоренная подача по оси x / z / y, м/мин | 25 / 25 / - |
| Модель двигателя оси x / z | FANUC / FANUC |
| Мощность привода оси x / z / y, квт | 1.8 / 1.8 / - |
| Точность позиционирования, мм | ± 0.005 |
| Точность повторного позиционирования, мм | ±0.0025 |
| Мощность двигателя шпинделя, квт | 11 / 15 |
| Размер токарного патрона | 8 " / 200 мм |
| Диаметр отверстия шпинделя, мм | Ø 62 |
| Макс. крутящий момент, нм | 80 |
| Макс. скорость вращения шпинделя, об/мин | 4000 |
| Тип револьверной головки | С приводом (BMT55) |
| Количество инструментов | 12 |
| Мощность привода инструмента, квт | 3 |
| Сечение наружной державки, мм | 25 x 25 |
| Диаметр расточной державки, мм | Ø32 |
| Подача сож через револьверную головку | Включено |
| Напряжение электропитания, в | 380 |
| Номинальная мощность, квт | 20 |
| Габаритные размеры станка (д x ш x в), мм | 1950 × 1550 × 1800 |
| Масса станка, кг | 3200 |
Комплект поставки metalcraft tx52-h
| № п/п | Наименование | Примечание | Количество |
Стандартная комплектация |
|||
| 1 | Система управления | FANUC 0i-TF(5) Plus (Япония) | 1 шт. |
| 2 | Гидравлический патрон трехкулачковый 8" | Тайвань | 1 шт. |
| 3 | Двигатель шпинделя | FANUC | 1 шт. |
| 4 | Подшипники шпинделя | SKF/NTN/NSK (Швеция/Япония) | 1 шт. |
| 5 | Сервоприводы по осям - X / Z | FANUC / FANUC (Япония) | 1 шт. |
| 6 | Винтовая пара по осям X / Z | PMI (Тайвань) | 1 шт. |
| 7 | Линейные направляющие качения по осям X / Z | PMI (Тайвань) | 1 шт. |
| 8 | Револьверная головка типа BMT55 | на 12 позиций приводного инструмента | 1 шт. |
| 9 | Радиальный держатель статического инструмента | - | 4 шт. |
| 10 | Осевой держатель статического инструмента | - | 3 шт. |
| 11 | Держатель расточного инструмента | - | 1 шт. |
| 12 | Приводной блок 0° (радиальный) | - | 2 шт. |
| 13 | Приводной блок 90° (осевой) | - | 2 шт. |
| 14 | Пистолет для подачи СОЖ | - | 1 шт. |
| 15 | Централизованная система смазки | - | 1 комп. |
| 16 | Автоматический конвейер для стружки | - | 1 комп. |
| 17 | Трехцветный индикатор состояния | - | 1 шт. |
| 18 | Светодиодное рабочее освещение | - | 1 шт. |
| 19 | Ящик с монтажным инструментом | - | 1 комп. |
Дополнительные опции |
|||
| 20 | Датчик привязки инструмента Renishaw HPMA | По согласованию | |
| 21 | Скиммер (маслоотделитель СОЖ) | По согласованию | |
| 22 | Кондиционер электрошкафа | По согласованию | |
