Токарный автомат с ЧПУ IRONMAC ITA-528SY
Артикул: 9845761ita_528sy
8-ми осевые 2-х шпиндельные токарные центры с ЧПУ IRONMAC ITA-SY специально разработаны длявысокопроизводительной обработки*деталей самой сложной конфигурации, изготовление которых требует применение большого количества инструмента, с высокой точностью, стабильностью размеров и качеством обработанной поверхности. Использование на производстве токарных центров с ЧПУ IRONMAC ITA-SY позволяет существенно расширить номенклатуру выпускаемой продукции и сократить количество используемого оборудования. Данные станки могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность. Станки способны выполнять различные операции, включая много-осевую контурную обработку и используются на предприятиях автомобильной промышленности, приборостроения и инструментальных производствах. Обработка производится в автоматическом режиме со всех сторон, используя перехват в противошпинделе, таким образом на выходе получаем полностью готовую деталь. 10 осей управления (X + Z + Y + X1 + Y1 + Z1 + C1 + C2 + TD + D2) позволяют производить любые фрезерные и сверлильные операции, включая контурное фрезерование - одновременно в шпинделе и противошпинделе.
Область применения IRONMAC ITA-528SY
Станки способны выполнять различные операции, включая много-осевую контурную обработку и используются на предприятиях автомобильной промышленности, приборостроения и инструментальных производствах. Изготовление фитингов и соединительных деталей: Для точной индустрии, электронной и аэрокосмической промышленности:
Схемы обработки IRONMAC ITA-528SY
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности IRONMAC ITA-528SY
| Инструментальная система Инструментальная система с револьверной головкой на 12 приводных позиций (BMT55) - для обработки в главном шпинделе, в сочетании с инструментальным суппортом на 4 приводных + 4 статических осевых инструмента и 5-ти позиционный токарный суппорт - для обработки в противошпинделе - позволяют производить обработку в двух шпинделях одновременно. Максимально эффективная и производительная схема обработки благодаря широкому набору инструментальных позиций - 25 шт. |
|
| 10 управляемых осей 10 управляемых осей - X + Z + Y + X1 + Y1 + Z1 + C1 + C2 + TD + D2. Оси Y1 и Y2 на силовой приводной револьверной головке и инструментальном суппорте соответственно, а так же оси индексации C1 и C2 для шпинделя и противошпинделя позволяют вести высокоскоростную обработку самых сложных по конфигурации деятелей с высокой точностью и качеством поверхности. |
|
| СОЖ Специальная конструкция бака СОЖ и бокового стружечного конвейера обеспечивают простоту обслуживания и высокую эффективность охлаждения. |
|
| Позиционирования револьверной головки Зубчатая муфта сверхвысокой точности используется для точного позиционирования револьверной головки, а также высокой жёсткости обработки в любых условиях. |
|
| Серводвигатель Мощный серводвигатель револьверной головки обеспечивает быстрое позиционирование, например время смены соседнего инструмента - 0,2 секунды, а диагонально противоположенного - 0,5 секунд. |
|
| Перемещение по осям Перемещение по оси Y1 составляет 100 мм (±50 мм), а угол между осями Y1 и X1 составляет ровно 90°, поэтому центр тяжести револьверной головки всегда находится на опорных направляющих, обеспечивая максимальную жёсткость в процессе обработки. Ход по оси Y2 - 570 мм, а быстрое перемещение - 24 м/мин - обеспечивают быструю смену инструмента и возможность высокопроизводительного контурного фрезерования. |
|
| Инструментальный суппорт Конструкция комбинированного инструментального суппорта для обработки в противошпинделе разработана специально для повышения эффективности обработки. Мощность 2,4 кВт и высокий крутящий момент позволяют производить самую сложную обработку, а большое количество инструментальных позиций расширяет технические возможности оборудования. |
|
| Уловитель и конвейер готовых деталей Уловитель и конвейер готовых деталей в базовой комплектации станка. |
|
| Возможность автоматизации Возможность автоматизации за счет установки автоматического подающего устройства прутка. |
|

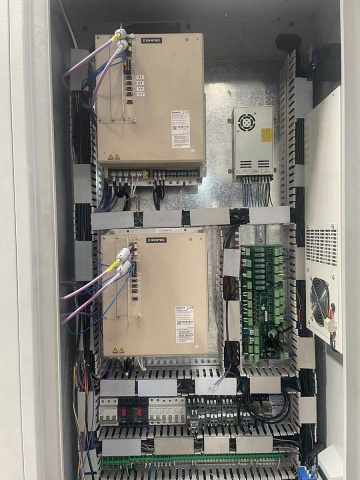

| Система ЧПУ Система ЧПУ Syntec 200 TB. |
Комплектация IRONMAC ITA-528SY
Стандартная
Дополнительная
Технические характеристики IRONMAC ITA-528SY
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 450 |
| Макс. диаметр прутка, мм | 52 |
| Рабочие перемещения X1 / X2, мм | 570 / 590 |
| Рабочие перемещения Y1 / Y2, мм | 140 / 540 |
| Рабочие перемещения Z1 / Z2, мм | 450 / 300 |
| Быстрые перемещения X1 / Y1 / Z1 / X2 / Y2 / Z2, мм | 25 |
| Мощность привода по осям X1 / Y1 / Z1 / X2 / Y2 / Z2, кВт | 3,1 |
| Конус | А2-6 |
| Размер патрона, дюйм | 8 |
| Макс. диаметр прутка, мм | 52 |
| Наружный диаметр подшипника шпинделя, мм | 66 |
| Конус противошпинделя | А2-5 |
| Обороты противошпинделя, об/мин | 6000 |
| Макс. диаметр прутка, мм | 46 |
| Диаметр отверстия противошпинделя, мм | 56 |
| Мощность противошпинделя, кВт | 7,5 |
| Точность индексации оси C1 / C2 (позиционирование), ° | ± 0,002 |
| Точность индексации оси C1 / C2 (повторяемость), ° | ± 0,005 |
| Точность позиционирования по осям, мм | 0,003 |
| Точность / повторяемость по осям, мм | 0,002 |
| Система ЧПУ | Syntec / Fanuc |
| Макс. диаметр обработки главного шпинделя, мм | 400 |
| Макс. длина обработки, мм | 400 |
| Общее кол-во инструментальных позиций, шт. | 25 |
| Число осей управления, шт. | 10 |
| Частота вращения шпинделя, об/мин | 4500 |
| Мощность двигателя главного шпинделя, кВт | 11 |
| Наличие противошпинделя | да |
| Емкость бака гидравлической системы, л | 60 |
| Объём бака СОЖ, л | 150 |
| Количество позиций в револьверной голове, шт. | 12 (BMT 55) |
| Размер державки инструмента, мм | 25 х 25 |
| Мощность приводного инструмента, кВт | 3,9 |
| Длина, мм | 2600 |
| Ширина, мм | 2200 |
| Высота, мм | 2250 |
| Вес, кг | 5800 |
