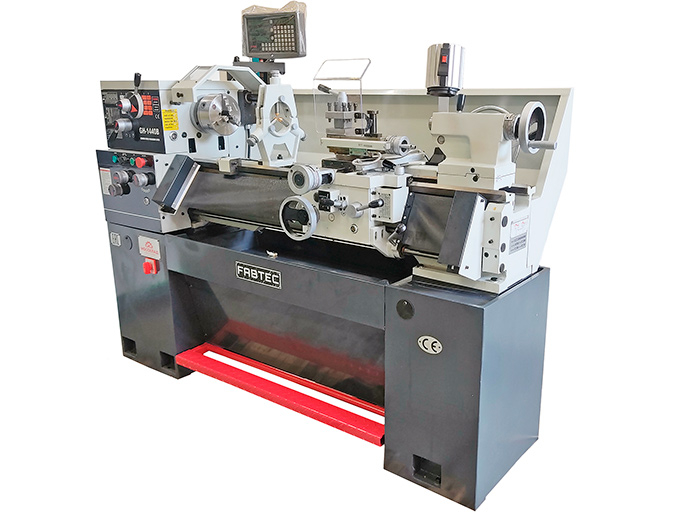

Токарный станок GH-1440B с УЦИ
Артикул: mos3214670
Особенности
• Токарный станок GH-1440B с УЦИ используется для токарной обработки, резьбонарезания, сверления из черных и цветных металлов заготовок, полимерных материалов, поддающихся обработке резанием.
• Коробка передач с большим выбором подач. Шестерни работают в масляной ванне. Возможность нарезания метрической и дюймовой резьбы;
• Беззазорная регулировка при помощи клиновых реек. Встроенная система подачи СОЖ для быстрого удаления стружки и защиты станка от загрязнения;
• Закаленные и шлифованные направляющие, шестерни из высококачественной стали;
• Реверсивное, толчковое вращение шпинделя. Регулируемая задняя бабка для точения конусов. Диаметр обработки над съемным мостиком станины 506 мм. Максимальный размер хвостовика инструмента 16х16 мм.
Комплектация станка:

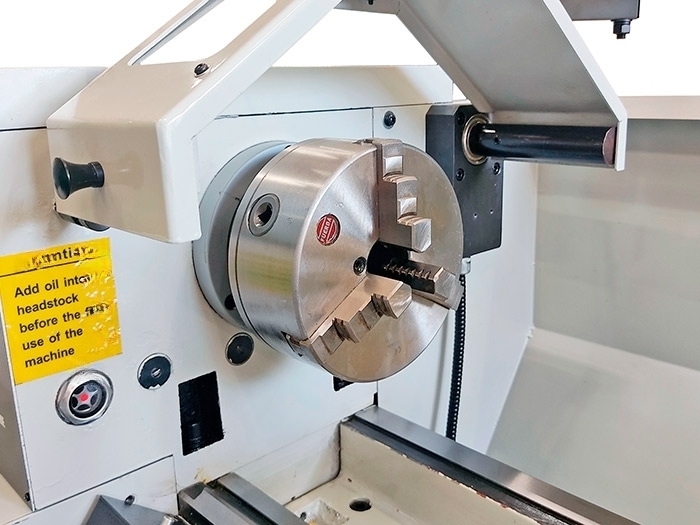

- 3-х кулачковый патрон Ø160 мм
- 4-х кулачковый патрон Ø200 мм
- Планшайба Ø300 мм

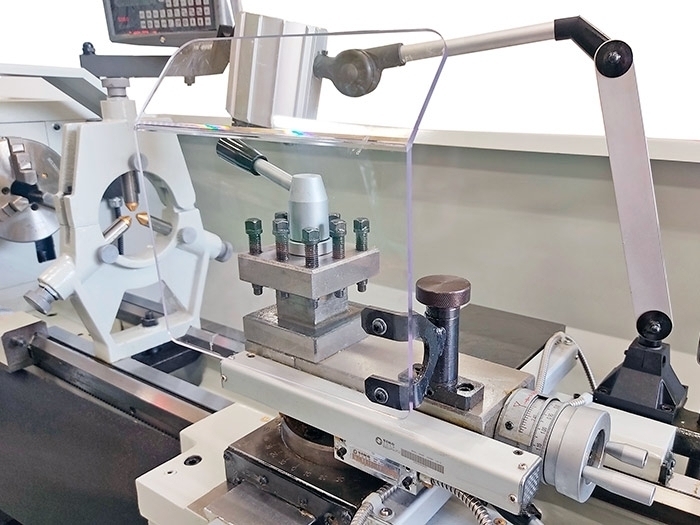

- 4-х позиционный резцедержатель
- Поддон для сбора стружки

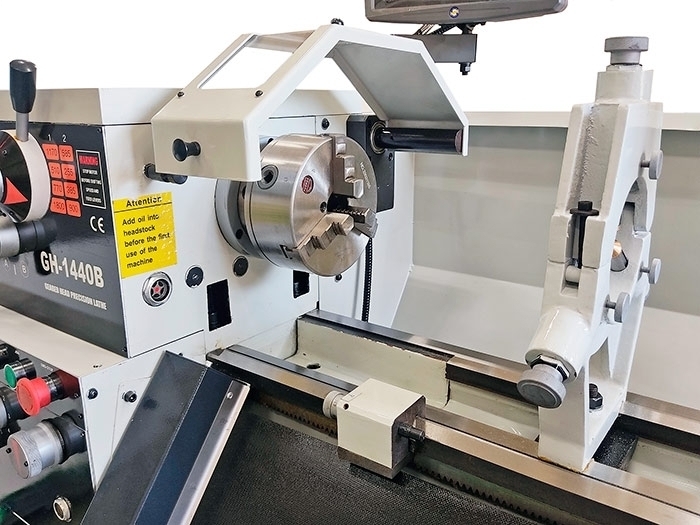

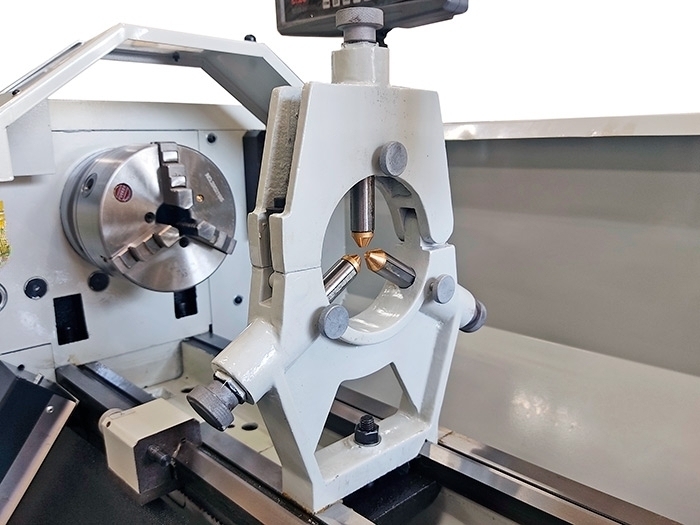

- Неподвижный и подвижный люнеты
- Ножной тормоз
- Лампа местного освещения
- Система подвода СОЖ
- Комплект сменных шестерен
- 2 не вращающихся центра МК 3
- Переходник МК 5/МК 3
- Продольный упор с точной регулировкой
- Лимб для нарезания резьбы
- Инструмент для обслуживания в инструментальном ящике
- Масленка
- Инструкция по эксплуатации на русском языке
- Деталировка
- Сертификат точности
Технические характеристики GH-1440B
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 64391 |
| Страна-производитель | КНР |
| Максимальная длина заготовки, мм | 1000 |
| Максимальный диаметр заготовки, мм | 356 |
| Диаметр обработки над суппортом, мм | 220 |
| Ширина станины, мм | 206 |
| Скорость вращения, об/мин | 90 – 1800 |
| Конец шпинделя | D1 – 4 |
| Проходное отверстие шпинделя, мм | 38 |
| Конус шпинделя | МК 5 |
| Трехкулачковый патрон, мм | 160 |
| Количество скоростей | 8 |
| Продольная подача, мм/об | 0.043 – 0.653 |
| Поперечная подача, мм/об | 0.015 – 0.220 |
| Диаметр / шаг продольного ходового винта, мм | 22 / 4 |
| Пределы шага нарезаемых метрических резьб, мм | 0.40 – 7.0 (37 подач) |
| Пределы шага нарезаемых дюймовых резьб, ниток/дюйм | 4 – 112 (40 подач) |
| Ход верхней каретки суппорта, мм | 89 |
| Ход поперечной каретки суппорта, мм | 162 |

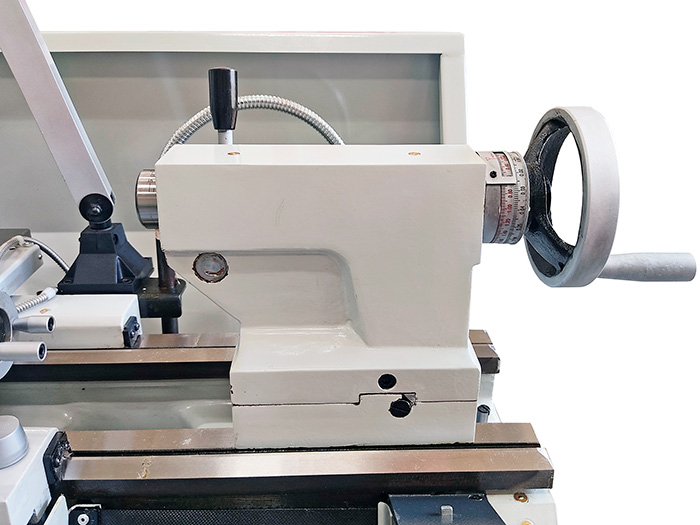

| Внутренний конус пиноли в задней бабке | МК 3 |
| Перемещение пиноли в задней бабке, мм | 120 |
| Диаметр пиноли задней бабки, мм | 45 |
| Электропитание, в/гц | 3x380/50 |
| Объем масляного бака, л | 15 |
| Мощность двигателя, квт | 2.4 |
| Мощность помпы охлаждения, квт | 0.04 |
| Длина, мм | 1900 |
| Ширина, мм | 710 |
| Высота, мм | 1170 |
| Вес, кг | 750 |
| Размер упаковки, мм | 2000x780x1600 |
| Вес в упаковке, кг | 880 |
