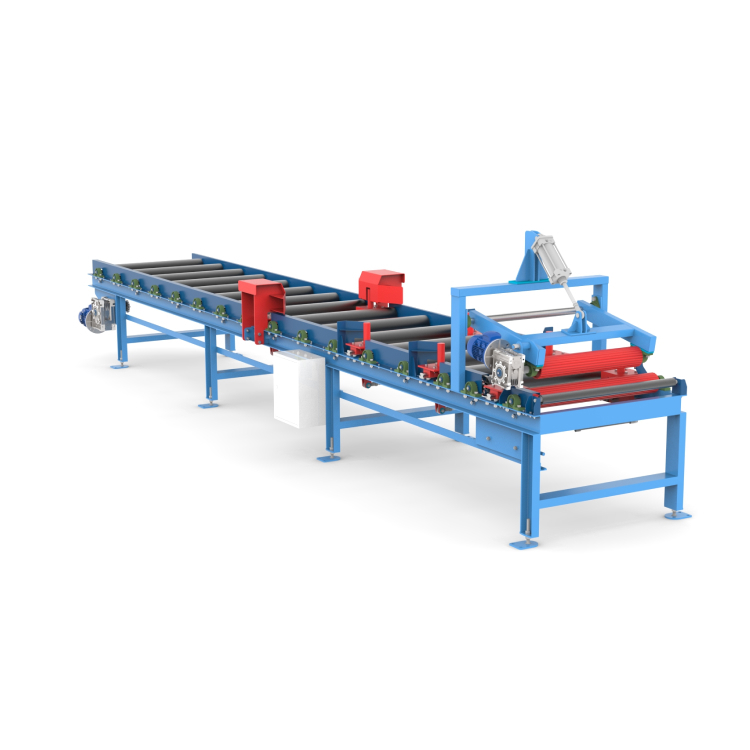

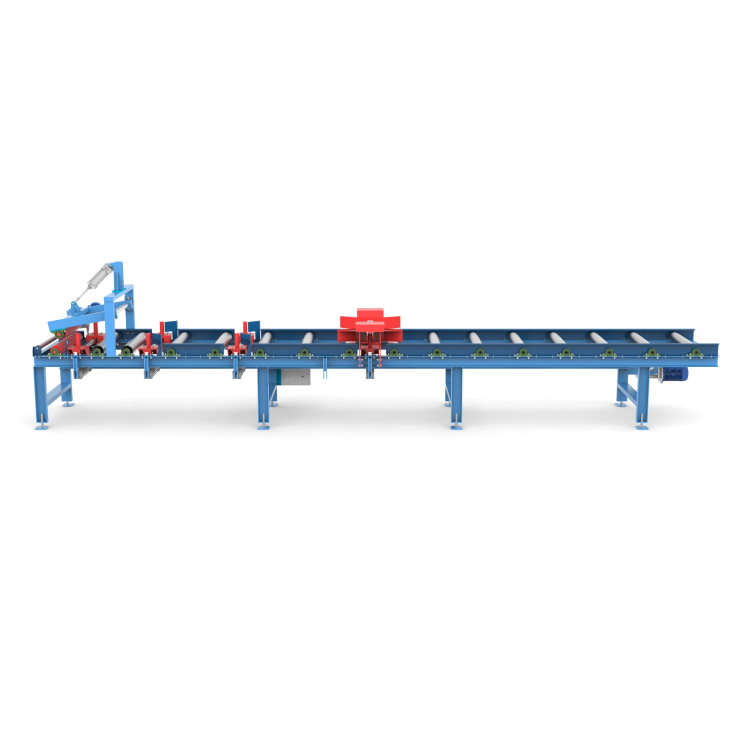

Центрователь лафета ЦЛ
(голосов 763)
Артикул: trium14744
Центрователь лафета «ЦЛ» предназначен для продольного перемещения и центрования лафета (бруса) от 1200 до 4000 мм перед подачей его в многопильный станок для распиловки.
Основное назначение
Устройство выполняет две ключевые функции:
- продольное перемещение лафета;
- его центрирование перед подачей в многопильный станок.
Преимущества
Возможность центрования короткой и длинной заготовки от 1200 до 4000 мм
Точное позиционирование заготовки обеспечивает:
- равномерность распиловки;
- минимизацию брака;
- повышение производительности оборудования.
Конструктивные особенности
- Рабочее положение — горизонтальное, что соответствует стандартной схеме подачи материала в деревообрабатывающие станки.
- Пневмосистема оснащена клапаном‑регулятором, размещённым на панели пневматики. Клапан позволяет точно настраивать рабочее давление в системе.
- Пневмоцилиндры снабжены пневмодросселями, которые дают возможность регулировать скорость их открытия и закрытия. Это обеспечивает плавное и контролируемое перемещение лафета.
Условия эксплуатации
- Центрователь рассчитан на работу:
- Исключительно в закрытых помещениях;
- В помещениях, соответствующих категории «В» по взрывобезопасности и пожароопасности (согласно СНиП II‑М.2‑72).
Технические характеристики
| Параметры центрируемых брусьев, мм: | |
| -длина | 1200-4000 |
| -ширина | 100 — 500 |
| -высота | 50 — 240 |
| Количество узлов центрования, шт. | 4 |
| Диаметр роликов рольганга центрователя, мм | 130 |
| Расстояние между роликами рольганга, мм | 470 |
| Тип цепи привода | ПР 25,4 |
| Мотор-редуктор | МRV-110 |
| Мощность привода подачи, квт | 4 |
| Давление в пневмосети, кг/см2 | 6 |
| Габаритные размеры, мм -длина -ширина -высота (без опорных стоек) | 7500 1500 1750 |
| Масса изделия, кг | 1600 |
| Температура эксплуатации, ºс | -25…+45 (см. п.4) |
