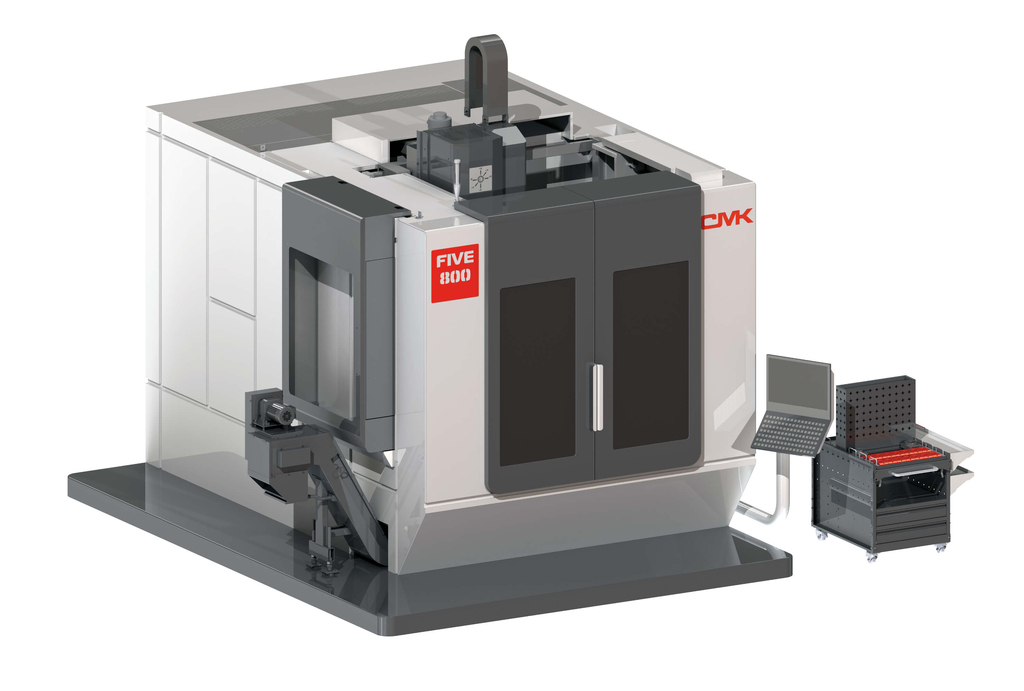

Вертикальный 5-координатный обрабатывающий центр FIVE 800
(голосов 763)
Артикул: five-800
Вертикальный 5-осевой обрабатывающий центр FIVE 800 с конусом шпинделя HSK A63, предназначенный для многоинструментальной обработки заготовок сложной формы с пяти сторон за одну установку. Пятиосевая обработка исключает погрешность базирования при перестановке детали, что особенно важно в случае жестких требований взаимного расположения отверстий и поверхностей. Эти центры широко используется в авиационной и аэрокосмической промышленностях, медицинской промышленности, опытном и исследовательском машиностроении, энергетическом машиностроении, судостроении. Пятиосевой обрабатывающий центр FIVE 800 легко справится и с простыми задачами при многосерийном изготовлении детали, и с серьезной силовой обработкой.
Ниже представлены примеры изготавливаемых на станке изделий.
 |

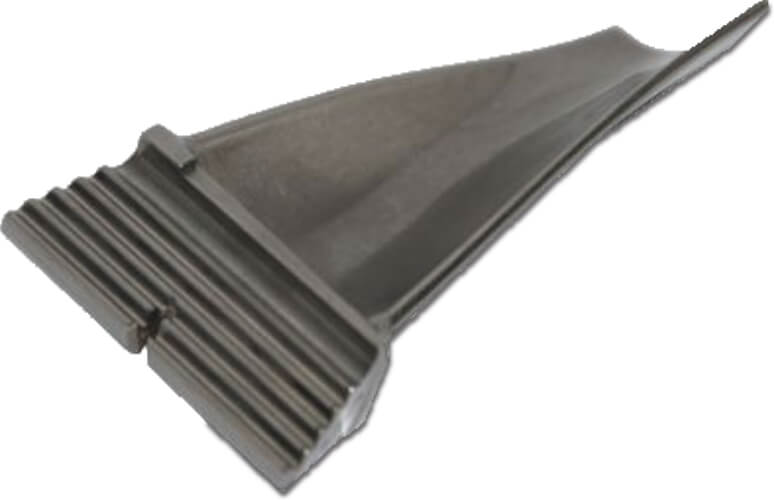

Лопатка турбины Авиастроение |
 |
Крыльчатка Двигателестроение |
 |

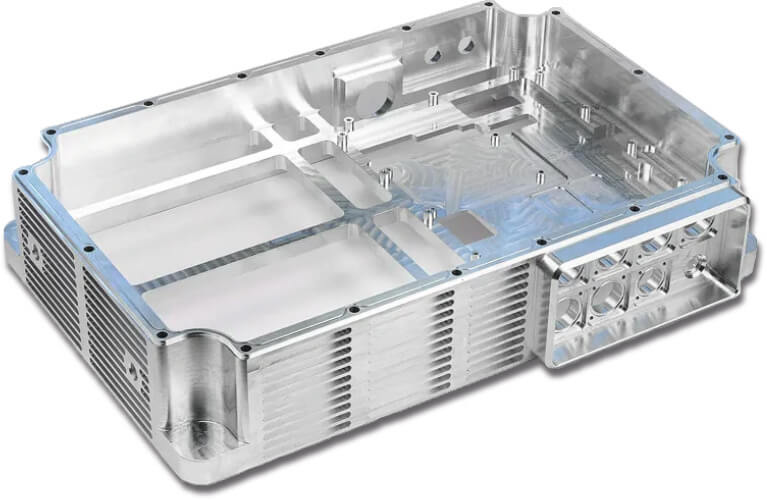

Корпус Приборостроение |
 |

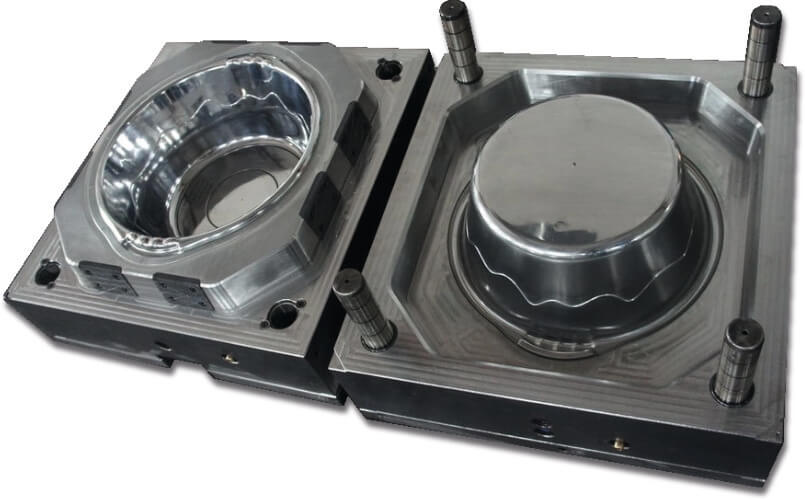

Пресс-форма Литейное производство |
 |

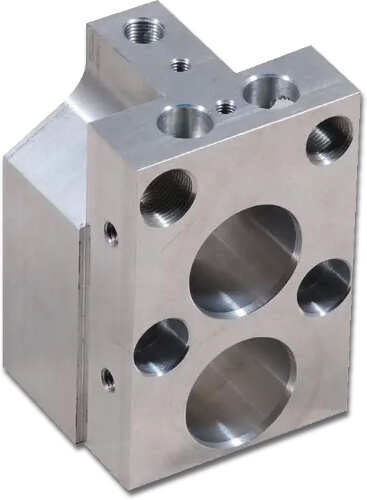

Блок Машиностроение |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Рабочий стол, мм | 800 |
| Максимальная нагрузка на стол (горизонтальная), кг | 1300 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150—750 |
| Наклонно-поворотный стол | Да |
| Класс точности станка | H |
| Рабочий стол (ось С) | |
| Оси | |
| X/Y/Z/A/C, Перемещение, мм | 850/800/600/-60°+120°/360° |
| X/Y/Z, Тип направляющих | Качения, роликовые |
| X/Y/Z, Скорость быстрых перемещений, м/мин. | 36 |
| A/C, Скорость быстрых перемещений, об/мин. | 60/60 |
| Точность позиционирования, мкм | ±3 |
| Повторяемость позиционирования, мкм | ±2 |
| Точность позиционирования стола, сек. | ±3 |
| Повторяемость позиционирования стола, сек. | ±2 |
| Наклонный шпиндель (Ось А) | |
| Шпиндельная бабка | |
| Мощность синхронного электрошпинделя, кВт | 45/30 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 115/75 |
| Частота вращения шпинделя, об/мин. | до 18000 |
| Хвостовик инструмента | HSK A63 |
| Емкость магазина инструмента, шт. | 40 (60 опция) |
| Максимальный диаметр/длина сменного инструмента, мм | 140(75)/300 |
| Максимальная масса инструмента, кг | 8 |
| Охлаждение шпинделя | Масляный чиллер |
| Расточная планшайба | |
| Прочее | |
| Система ЧПУ | СМК |
| Система измерения инструмента | В базовой комплектации |
| Система измерения детали | В базовой комплектации |
| Тип стружкосборника | Ленточный |
| Требуемое давление воздуха, МПа | 0.6 |
| Емкость бака СОЖ, л | 200 |
| Габаритные размеры (ДхШхВ), мм | 5100x4200x3800 |
| Масса нетто, кг | 15000 |
| Масса брутто, кг | 15500 |
| Состояние для транспортировки | В разобранном виде |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Комплект поставки станка
- Система ЧПУ СМК
- 5-ти осевое управление
- Конус шпинделя HSK S63, 18 000 об/мин
- USB-порт
- Интерфейс Ethernet
- Масляный холодильник шпинделя
- Функция нарезание резьбы метчиком
- Цикл прямого резьбонарезания
- Система обдува конуса шпинделя при смене инструмента
- Кабинетная защита зоны резания с блокировкой и контролем закрытия
- Рабочее освещение и лампа индикации состояния станка
- Пластинчатый транспортер и тележка под стружку
- Пистолет для обдува воздухом готовых деталей
- Система подачи СОЖ в зону резания
- Электрошкаф с теплообменником
- Линейные направляющие
- ШВП по трем осям
- Телескопическая защита направляющих
- Система СОЖ с баком
- Автоматическая централизованная система смазки
- Комплект регулировочных опор
- Руководство оператора и документация по обслуживанию станка
- Система измерения инструмент/деталь
- Инструментальная тумба Т110 с комплектом инструмента
- Кондиционер электрошкафа
Дополнительные опции
 |

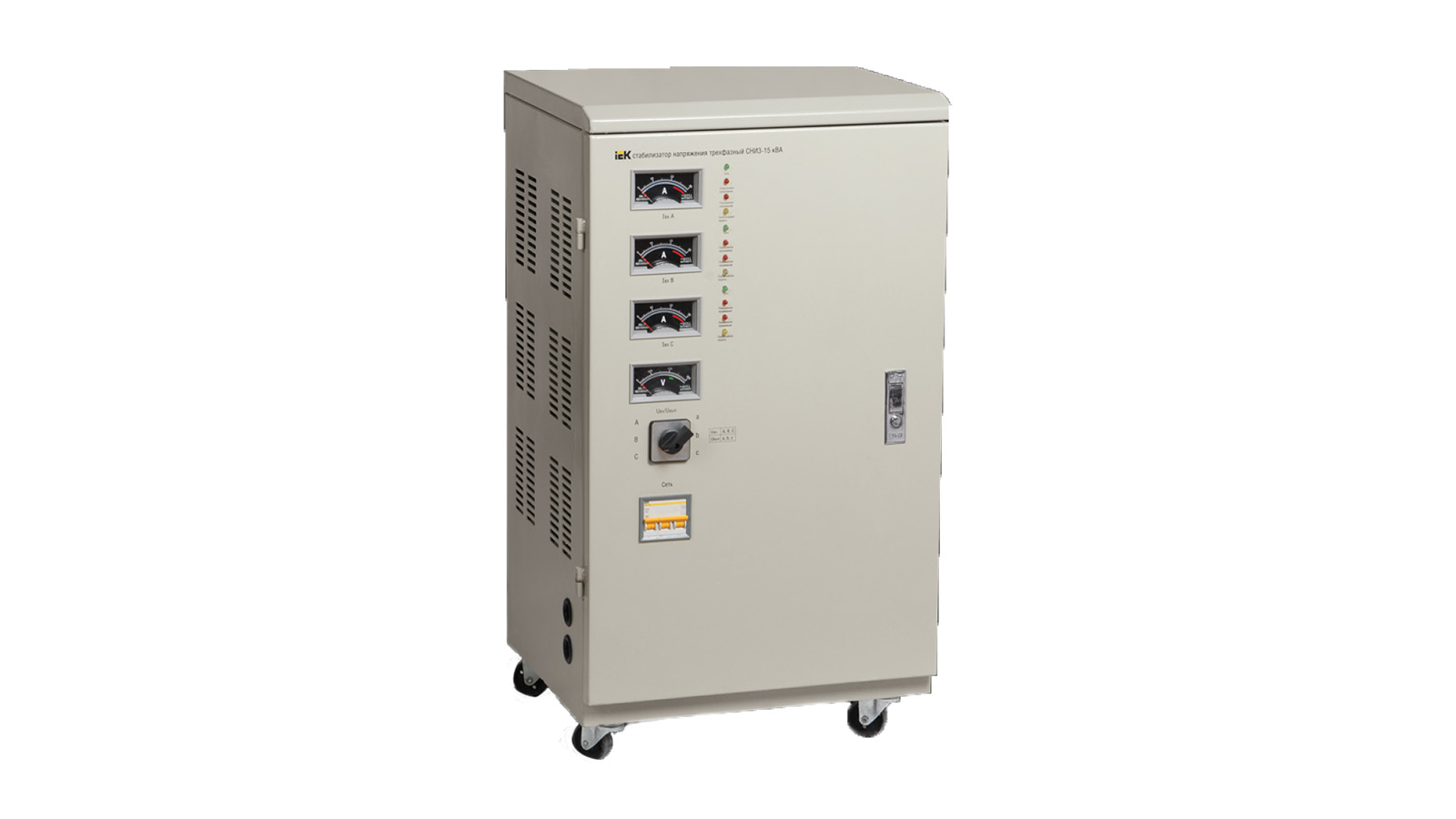

Трехфазный стабилизатор напряжения Защита электрооборудование станка от поломок, позволяет не прерывать производственный процесс |
 |

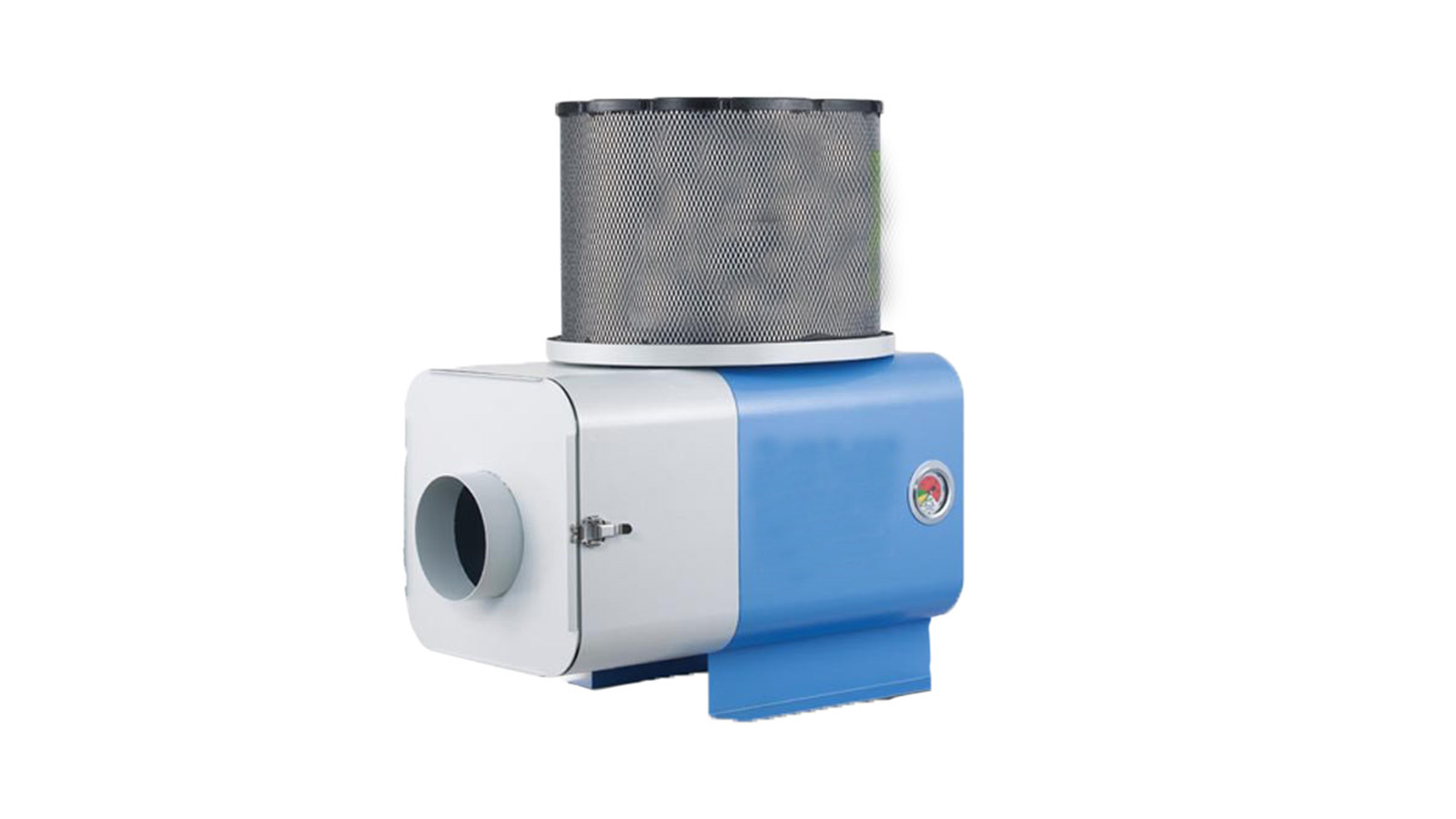

Система аспирации масляного тумана Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе станков |
